Стыковые накладки рельс p65, КР100, КР70/КР80, Р33, Р24, 1Р65, 2Р65, 1Р50, планка прижимная У1 / П1, накладка переходная р50/р43, р65/р50, 2Р65, Р43

Переходная пластина - накладка стыковая р65 / р50

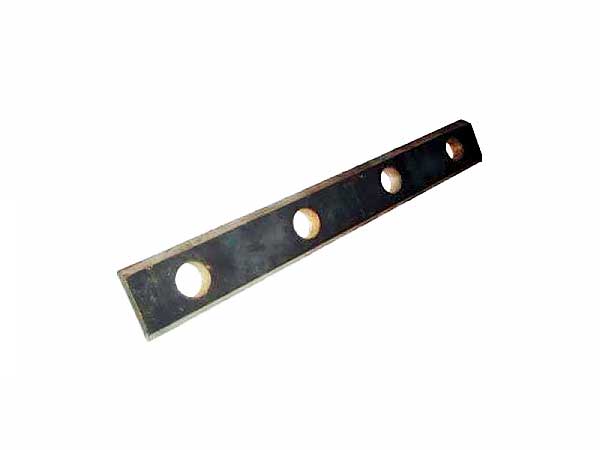

Накладка стыковая р65 / р50 представляет собой специальную пластину для монтажа рельсов различных типов.

Конструкция и размеры литой переходной футеровки Р65-Р50:

Что используется вместе с переходными накладками P65 / P50 cast?

Стыковые болты M27x160 и M24x150 используются для соединения стыковочной облицовки с переходными направляющими P65/ P50.

Переходные платформы p65 / p50 используются на участках пути, где соединяются рельсы разных типов, а именно происходит переход с рельса типа P65 на рельс типа P50. Переходная пластина P65 p50 используется на участках пути, где соединены рельсы одного типа с различным вертикальным износом. Переходная железнодорожная накладка позволяет надежно закреплять рельсы разных типов. Переходные площадки p 65 p 50 позволяют организовать переход между рельсами P65 и P50. Иногда использование переходных прокладок необходимо для соединения рельсов одного и того же типа с различным износом. Переходная пластина изготовлена из стали M54, что гарантирует ее высокую прочность. Такие накладки могут быть литыми и сварными. Мы рекомендуем покупать литые колодки, которые почти всегда есть в наличии на нашем складе. Количество переходных колодок p65 и p50 в 1 тонне = 26 комплектов.

Накладка КР100

Стыковая прокладка рельс 100 крон подходит для рельсов типа 100 крон, которые используются при прокладке подкрановых путей, предназначенных для выполнения работ с кранами. Функция этого типа накладок заключается в закреплении направляющих с внешней и внутренней сторон путем установки стыкового болта. Отверстия для болтов имеют четко определенный диаметр (d 28), характеризующийся гладкой поверхностью, перпендикулярной внешней плоской стороне облицовки. Вес стального изделия составляет около 5 килограммов. Размеры детали должны соответствовать установленным стандартам. Плотность прилегания накладки к направляющим регулируется во время монтажа: чем больше зазор между деталями, тем они более подвижны.

Прокладки морозостойкие, выдерживают температуру от - 65 градусов Цельсия и выше. Подходит для работы в суровых условиях.

Масса, кг: 5,02 кг

Размер (Д/Ш/В), мм: 460 x 70 x 20

Стыковая накладка рельс Р-33 ТУ 1131-001-69981052-2012.

Прокладка железнодорожной линии включает в себя многочисленные стыки рельсов (рельсы р33). Для того чтобы стыки были выполнены качественно, без лишних зазоров, и служили долго, используются различные виды накладок. Прокладка R-33 используется для крепления торцевых концов направляющей R-33 (купить p33) при использовании стыкового болта M22x115 в сборе с гайкой. Для закрепления накладка Р33 размещена с внутренней и внешней стороны шейки рельса Р-33, что обеспечивает надежную фиксацию рельса ГОСТ р33 и создание прочной рельсовой нити узкоколейной железной дороги.

Стыковая накладка Р-33 ТУ 1131-001-69981052-2012. для обеспечения более плотной посадки подкладка Р 33 имеет двуглавую конструкцию, что также обеспечивает подкладке Р-33 отличную крепежную фиксацию, обладающую высокой надежностью, кроме того, подкладка позволяет регулировать подгонку рельсов Р-33 друг к другу на узкоколейке железная дорога. ГОСТ футеровка Р-33 - ГОСТ 1050-88. Настоящий государственный стандарт регламентирует изготовление футеровки Р33 из стали с низким содержанием углерода марки М20. Все общие характеристики показаны на чертеже футеровки Р33.
