Предлагаем комплект материалов для ячейки КСО, который может быть поставлен в кратчайшие сроки в любой регион Российской Федерации. В комплект входят:
-

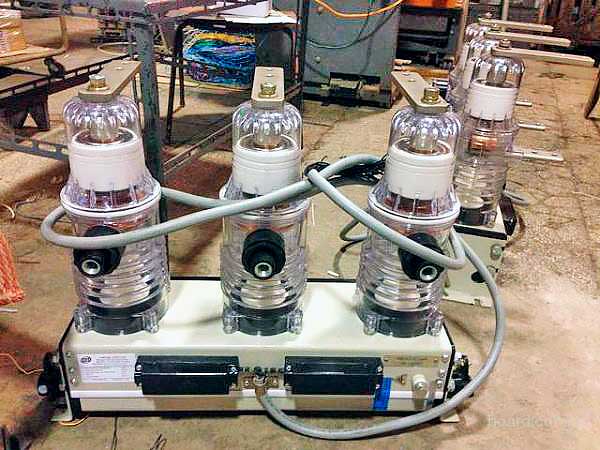

Вакуумный выключатель BB/TEL-10-20/1000-У2-048.
-
Блок питания BP/TEL-220-02А.
-
Блок управления BU/TEL-220-05А.
-
Блокиратор в сборе ТШАГ442611.030.
-
Кнопка ИТЕА 742224.008.
-
Фланец ИТЕА 742.222.001.
Вакуумный выключатель ВВ/TEL-10-20/1000 обладает широким спектром применения в современных комплектных распределительных устройствах (КРУ) и камерах сборных одностороннего обслуживания (КСО), а также в устройствах, требующих модернизации. Благодаря многолетнему опыту специалистов компании «Таврида Электрик», могут быть предложены надежные решения для модернизации или проектирования ячеек КРУ и КСО на современной элементной базе, что позволяет повысить надежность эксплуатации электросетевого хозяйства качественно и в кратчайшие сроки.
Вакуумный выключатель ВВ/TEL-10-20/1000 не требует обслуживания на протяжении всего срока службы, так как не нуждается в проведении ремонтных работ любой сложности. Это подтверждается сопроводительной документацией на выключатель. Простота конструкции и использование современных компонентов обеспечивают незначительный износ устройства на протяжении 30 лет или 100 000 операций «ВКЛ-ОТКЛ».
Назначение и область применения вакуумного выключателя ВВ/TEL-10-20/1000:
Выключатель предназначен для коммутации электрических цепей в нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением 6 или 10 кВ с изолированной, компенсированной или заземленной нейтралью через резистор или дугогасительный реактор. Устройство предназначено для установки в новых и реконструируемых комплектных распределительных устройствах станций, подстанций и других технических средств, осуществляющих распределение и потребление электрической энергии.
Основные технические характеристики вакуумного выключателя ВВ/TEL-10-20/1000 У2:
/ Параметр / Значение / / --- / --- / / Номинальное напряжение / 10 кВ / / Наибольшее рабочее напряжение / 12 кВ / / Номинальный ток / 1 000 А / / Номинальный ток отключения / 20 кА / / Ток динамической стойкости (наибольший пик) / 51 кА / / Испытательное кратковременное напряжение (одноминутное) промышленной частоты / 42 кВ / / Ресурс по коммутационной стойкости: а) при номинальном токе (циклов «ВКЛ-ОТКЛ») б) при номинальном токе отключения (операций «ОТКЛ») в) при номинальном токе отключения (циклов «ВКЛ-ОТКЛ») / а) 50 000/100 000 б) 150 в) 100 / / Собственное время отключения (при использовании БУ-12А), не более / 45 мс / / Полное время отключения (при использовании БУ-12А), не более / 55 мс / / Собственное время включения (при использовании БУ-12А), не более / 90 мс / / Диапазон температур окружающего воздуха / от +55°С до -40°С / / Стойкость к механическим воздействиям (группа по ГОСТ 17516.1-90) / М7 / / Масса модуля коммутационного: а) с межполюсным расстоянием 200 мм б) с межполюсным расстоянием 250 мм в) с межполюсным расстоянием 150 мм / а) 35 кг б) 37 кг в) 34 кг / / Срок службы до списания / 30 лет /
Комплект материалов для ячейки КСО обеспечивает надежное и эффективное функционирование электросетевого хозяйства.
