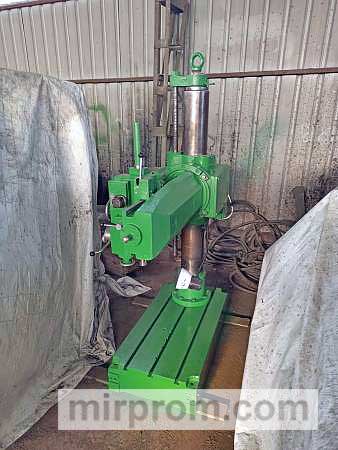

Портативный станок для радиального сверления модели 2К52
Машины находятся в хорошем рабочем состоянии, прошли проверку и контроль в эксплуатации.
Станок модели 2К52 предназначен для выполнения следующих операций: сверление, зенкование, развёртывание, нарезание резьбы и обработка отверстий. Он особенно эффективен при работе с отверстиями, расположенными под углами в различных плоскостях крупных деталей.
Шпиндель станка оснащён широким диапазоном регулирования скорости и возможностью пространственной ориентации благодаря повороту шланга и сверлильной головки.
Оборудование оборудовано устройствами для обработки отверстий на заданную глубину, а также механизмами защиты от перегрузок крутящего момента и осевого усилия. При обработке крупных деталей за пределами рабочей поверхности плиты станок устанавливается на винтовые опоры. Для обработки мелких деталей рекомендуется использовать коробчатый стол, установленный на плите.
Особенностью станка такого размера является наличие поворотной колонны и установки каретки сверлильной головки на направляющие шланга с подшипниками качения, что значительно повышает удобство использования.
Технические характеристики:
-
Класс точности: H
-
Наибольший номинальный диаметр сверления в стали: 45 мм
-
Диапазон нарезки резьбы в стали: М16
-
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя): 300–800 мм
-
Наибольшее горизонтальное перемещение сверлильной головки по шлангу: 410–900 мм
-
Наименьшее и наибольшее расстояние от конца шпинделя до пластины: 125–1000 мм
-
Наибольшее вертикальное перемещение шланга вдоль колонны: 625 мм
-
Максимальное осевое перемещение шпинделя: 250 мм
-
Угол поворота шланга вокруг колонны: 360°
-
Размеры рамы (длина x ширина): 800 х 630 мм
Шпиндель:
-
Обозначение конца шпинделя по ГОСТ 24644-81
-
Частота вращения шпинделя прямая: 63–1600 об/мин
-
Число оборотов шпинделя прямого вращения: 8
-
Пределы рабочих подач на один оборот шпинделя: 0,125; 0,2; 0,315 мм/об
-
Количество рабочих ступеней подачи: 3
-
Максимально допустимый крутящий момент: 90 Н·м
-
Максимальное усилие подачи: 5 кН
Зажимы:
-
Зажим вращения колонны: ручной/электрический
-
Зажим шланга на колонке: ручной
-
Зажим головки сверла на шланге: ручной
Электрооборудование и привод:
-
Количество двигателей на машину: 2/3
-
Мощность двигателя Main M2: 1,5 кВт
-
Мощность двигателя зажима колонны: не указана
-
Мощность двигателя насоса охлаждающей жидкости M1: 0,125 кВт
-
Общая мощность установленных двигателей: не указана
Размеры и масса:
-
Размеры машины (длина x ширина x высота): 1760 х 915 х 1970 мм
-
Масса машины: 1250 кг
