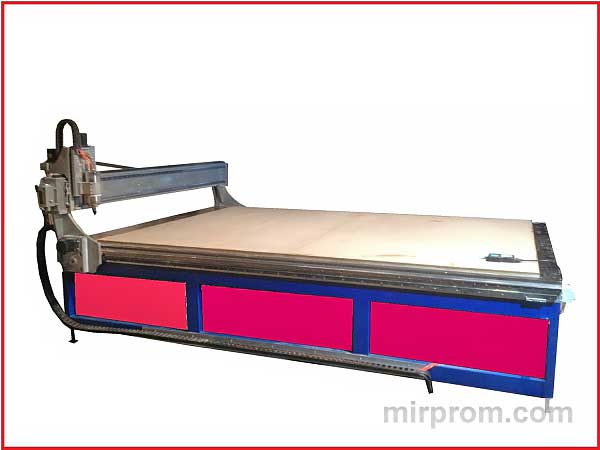

Фрезерный ЧПУ станок с рабочим полем 2000х3000х150мм

станки с ЧПУ и mdash| Продажа Производство Производство

CHPU24.RF &mdash| Поддержка. Обучение. Гарантия. Доставка.

Фрезерный станок предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (2D) и в трехмерном пространстве (3D). Область применения: рекламное производство, производство мебели, внутренняя и внешняя отделка, эксклюзивные изделия, производство дверей, модельное производство, производство художественного паркета, фасады.

Виды обрабатываемых материалов:

Мягкая и твердая древесина, композитные материалы (фанера, ДСП, древесно-волокнистая плита, МДФ и т.д.), пластик, цветной металл, акриловое стекло.

Даже если у вас нет опыта работы с ЧПУ, но есть идея и целеустремленность, наша машина и обучение позволят вам ее реализовать.

>

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Рама станка выполнена из цельносварной конструкции, усиленной ребрами жесткости, и обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при эксплуатации. Высокая точность и качество достигаются при обработке больших заготовок.

Портал машины выполнен из цельносварной профильной трубы сечением 180х140мм и толщиной стенки 6мм.

Линейные направляющие, по которым движется портал - профильные фирменные направляющие от тайваньской компании HIWIN, в отличие от опор на валу, обладают высокой жесткостью, точностью, износостойкостью, высокой грузоподъемностью, не нуждаются в регулировке. Важным фактором является сложность монтажа профильных направляющих и необходимость соответствующей подготовки монтажных поверхностей, что влечет за собой их повышенную стоимость. Применяются в машинах среднего и промышленного класса.

Портал приводится в движение по осям X, Y зубчатой (косой) зубчато-реечной передачей, что обеспечивает повышенную скорость, плавность и точность движения. При такой конструкции исключаются провисание и вибрация (как в случае BCH). В отличие от прямозубой винтовой стойки, она образует более точную передачу, работает тише, более износостойко и подъемно

Движение вдоль оси Z обусловлено D20mm BCH. На таких габаритах возможно применение БЧ, так как возможно соответствие необходимым пропорциям (толщина БЧ и длина перемещения)

GDZ100-3KW шпинделя жидкостного охлаждения (3 подшипника, цанговый ER20) является надежным и высокопроизводительным узлом, имеющим малые габариты и цилиндрическую форму. Он не создает вибраций, практически не шумит (по сравнению со шпинделями с воздушным охлаждением, в которых установлено рабочее колесо), а также дает возможность работать на очень низких оборотах без перегрева двигателя. Охлаждающей жидкостью может быть простая вода, тосол или их смесь. Инструмент крепится к концу шпинделя с помощью цангового зажима.

Электрическая часть станка оснащена модулями таких мировых лидеров, как Delta, Denki, YAKO, Leadshine, HY, Schneider Electric,

Уникальная экономичная вакуумная система удержания заготовки. Рабочее поле фрезерного станка разделено на 3 сектора, к каждому из которых подключен вакуумный насос производительностью 1.5kW. Вакуумный стол позволяет фиксировать деталь без дополнительных зажимов, что экономит время на крепление материала.

Машина управляется контроллером DSP (RichAuto A11E, 3-осевая), в отличие от управления от компьютера, она делает команды управления быстрее и проще.

Централизованная система смазки подшипников позволяет значительно снизить износ линейных подшипников и направляющих, упростить обслуживание оборудования Простой и приятный.

Также входят: аспирационная щетка на шпинделе, комплект резцов (8 шт.), ключи для ручной смены инструмента (2 шт.), контейнер для системы охлаждения шпинделя.

Кроме того, станок может быть оснащен четвертой осью
