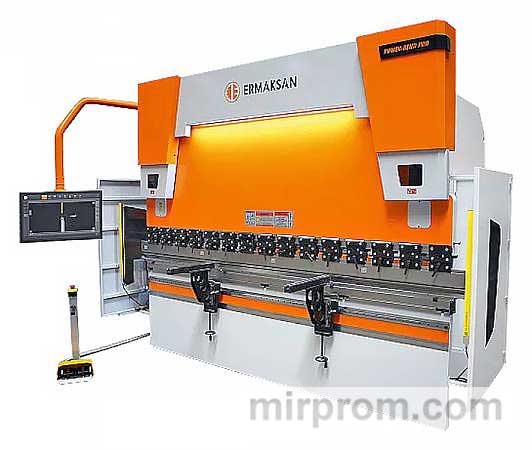

Гидравлические листогибочные прессы ERMAKSAN Power Bend

Отличительные особенности Назначение

Прессы серии Power Bend, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточный и скоростной изгиб листового металла. Прессы являются базовыми для создания высоко механизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, Хорошей производительностью и простотой использования.

Прессы серии Power Bend обеспечивают большую гибкость, что особенно необходимо при изготовлении отдельных и мелких деталей, а также при выполнении сложных заказов.

Область применения

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

B автомобильной промышленности различные детали корпуса любой формы и размера изготавливаются с использованием листовой гибки. Такая же ситуация и в авиационной отрасли.

Listogib используется для изготовления различных корпусов и кожухов для многих типов оборудования. Даже привычный нам корпус компьютерного системного блока является результатом работы гибочного пресса, не говоря уже о многих невидимых на первый взгляд вещах, таких как стальные ванны (чугун изготавливают во время литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов ламп и многое другое. На каждом этапе мы находим вещь, в производстве которой принимал участие гидравлический листогибочный пресс.

Полученные изделия
Полученные изделияСхемы обработкиКонструктивные особенности станины

Изготовлены из высококачественной стали, в электропечи происходит снятие напряжений, что обеспечивает высокую жесткость и долговечность. Жесткий корпус из стали ST44 А1 высокого качества.

Системы ЧПУ

Оснащены современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия), Ermaksan (Турция).

• Большой, яркий и контрастный сенсорный дисплей,
• Простые страницы, прозрачный дисплей, большие клавиши,
• Интуитивный, удобный интерфейс,
• Простое беспроводное резервное копирование данных,
• обновление ПК или ноутбука,
• Широкий выбор языков,
• Различные автоматические вычисления изгиба,
• Автономное ПО 2D,
• 4-осевое управление.

Ручная система компенсации прогиба

Обеспечивает постоянный угол по всему изгибу.

Стандартная конфигурация Корпус из высококачественной жесткой ST44 A1

Рама изготовлена из специальной стали и собрана в коробчатую конструкцию для обеспечения высокой жесткости и высокой точности станка при высокоскоростных работах.

Регулируемые, скользящие передние опоры

Для удобства оператора и удобства работы на станке установлены передние опоры, которые свободно перемещаются по инструменту по линейным направляющим, опоры также регулируются по высоте. Опоры оснащены линиями, допускающими изгиб без применения заднего упора.

Инструмент производства ROLLERI (Италия)

Закаленный, шлифованный, стандартный композитный пуансон и матричная система. 4-пазовая V-образная матрица.

Быстрозажимные элементы системы крепления PROMECAM - AMADA

Листогибочный пресс оснащен специальными зажимными устройствами верхнего инструмента с системой крепления Promecam. Благодаря этим устройствам замена верхнего инструмента происходит быстро и легко.

Контроллер CYBELEC CYBTOUCH 12 PS 2D (Швейцария)

Cyb Touch 12 PS разработан специально для синхронных гибочных прессов. Как и все контроллеры серии CybTouch, он оснащен интуитивно понятным пользовательским интерфейсом и сенсорным экраном, что делает его максимально простым в использовании.

Задний упор управляется: осью X, ось регулируется вручную

Перемещение заднего упора происходит с помощью шариково-винтовой пары с точностью позиционирования до 0,01 мм и управляется ЧПУ. Высота расположения задних пальцев упора выполняется вручную.

Зев - 410 мм Задние пальцы-упоры - 2 шт.Ручная система компенсации прогиба (бомбометание)

Благодаря этой системе при изгибе толстого металла угол будет равномерным по всей длине изгиба. Без этой системы можно изгибаться в середине детали.

Электрооптические линейки положения ползунка HEIDENHAIN (Германия)

С точностью до 0,01 мм (ось Y1 + Y2)

Сервогидравлическая система HOERBIGER (Германия)

Полное управление с ЧПУ всех электрогидравлических систем, включая блок нагнетательных клапанов, блок распределительных клапанов, блок питающих клапанов.

Опциональные управляемые задние упорные оси с ЧПУ: R, X, Z1, Z2

Конструкция заднего упора с осями, регулируемыми от ЧПУ: X, R, Z1, Z2,
X, X1, R, Z1, Z2,
X1, X2, R2 1, R2, Z1, Z2.

Дополнительные задние упорные пальцы Моторизованная система бомбометания-противовеса, управляемая ЧПУ

Автоматическая система, позволяющая при изгибе толстого металла равномерно контролировать угол по всей длине изгиба. Без этой системы можно изгибаться в середине детали.

Контроллер 58T DELEM (Нидерланды)

DA-58T является современным 2D графическим решением для гибки гидравлических прессов. Его 15-дюймовый цветной TFT высокого разрешения с технологией мультитач отраслевого класса обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, что позволяет установить прямую связь между программным обеспечением и фактическим производством.

DELEM DA-66T Controller (Нидерланды)

Новейшая система ЧПУ DA-Touch обеспечивает новый уровень программирования, эксплуатации и контроля для листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса. Управление ЧПУ осуществляется в основном с помощью сенсорного экрана. Помимо сенсорных органов управления, на передней панели ЧПУ имеется кнопка аварийной остановки. маховик, кнопки запуска и остановки.

Что можно рассчитать автоматически:

• Недоступные области для инструментов,
• Сила изгиба,
• Допуск на изгиб,
• Компенсация прогиба,
• Развертка,
• Сила крепления,
• Программирование радиуса,
• Таблица допусков угловых размеров.

ANSONS И МАТРИЦЫ СПЕЦИАЛЬНЫХ РАЗМЕРОВ И ФОРМ

Разработаны по чертежам DWG.

Лазерная защита рук оператора Автоматическая поддержка AP3 AP4

Синхронизированные передние опоры с ЧПУ.

Гидравлическая система бомбометания

Автоматическая гидравлическая система бомбометания с ЧПУ для различных толщин: для обработки материалов и имитации времени реакции для точного изгиба более толстых заготовок.
