Модели с шестигранным измерительным рычагом:
- Манипулятор Absolute Arm имеет 7 осей. Флагманская модель семейства манипуляторов Absolute Arm, позволяющая выполнять контактные измерения и бесконтактное сканирование.
- Absolute Arm 6-Axis. Специализированный инструмент для контактных измерений с возможностью объемного сканирования начального уровня.
- Hexagon Absolute Arm Compact. Портативный высокоточный КИМ, разработанный для получения надежных результатов в стесненных условиях. Позволяет выполнять высокоточные трехмерные измерения в условиях мастерской.
Измерительные кронштейны Hexagon Absolute Arm сконструированы таким образом, чтобы обеспечить высокие метрологические характеристики. Приборы предназначены для практического использования и могут выполнять измерения практически в любых промышленных условиях.

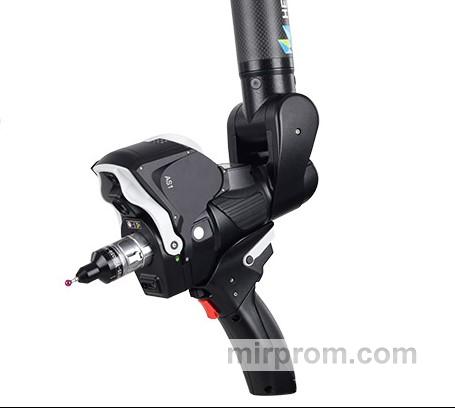

Измерительные руки Hexagon
Контакты
Страна
Россия
Город
Самара
Категория объявления
Предложение
Категория оборудования
Состояние товара
новое
Наличие товара
в наличии
Название организации:
ДС-Инжиниринг
Aдрес:
Самара, улица Свободы, 198
Контактный номер телефона
+7 (846) 954-02-92
E-mail
Технические характеристики
Технические характеристики, сертификация по ISO 10360
| 83 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | RS6 SSA4 | RS5 SSA4 | Bec |
| 8320-7 | 2.48 м | ± 0.043 мм | ± 0.016 мм | ± 0.054 мм | ± 0.033 мм | ± 0.059 мм | ± 0.062 мм | 8.8 кг | |
| 8325-7 | 2.98 м | ± 0.048 мм | ± 0.023 мм | ± 0.060 мм | ± 0.043 мм | ± 0.065 мм | ± 0.068 мм | 9.1 кг | |
| 8330-7 | 3.48 м | ± 0.078 мм | ± 0.034 мм | ± 0.090 мм | ± 0.058 мм | ± 0.082 мм | ± 0.092 мм | 9.4 кг | |
| 8335-7 | 3.98 м | ± 0.092 мм | ± 0.042 мм | ± 0.0115 мм | ± 0.067 мм | ± 0.099 мм | ± 0.105 мм | 9.7 кг | |
| 8340-7 | 4.48 м | ± 0.114 мм | ± 0.051 мм | ± 0.140 мм | ± 0.084 мм | ± 0.118 мм | ± 0.122 мм | 10.0 кг | |
| 8345-7 | 4.98 м | ± 0.158 мм | ± 0.078 мм | ± 0.168 мм | ± 0.106 мм | ± 0.163 мм | ± 0.172 мм | 10.3 кг |
| 85 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | RS6 SSA4 | RS5 SSA4 | Bec |
| 8520-7 | 2.48 м | ± 0.029 мм | ± 0.010 мм | ± 0.038 мм | ± 0.021 мм | ± 0.041 мм | ± 0.045 мм | 9.0 кг | |
| 8525-7 | 2.98 м | ± 0.031 мм | ± 0.012 мм | ± 0.048 мм | ± 0.025 мм | ± 0.047 мм | ± 0.048 мм | 9.3 кг | |
| 8530-7 | 3.48 м | ± 0.057 мм | ± 0.020 мм | ± 0.083 мм | ± 0.038 мм | ± 0.064 мм | ± 0.066 мм | 9.6 кг | |
| 8535-7 | 3.98 м | ± 0.069 мм | ± 0.024 мм | ± 0.099 мм | ± 0.045 мм | ± 0.078 мм | ± 0.080 мм | 9.9 кг | |
| 8540-7 | 4.48 м | ± 0.084 мм | ± 0.030 мм | ± 0.120 мм | ± 0.050 мм | ± 0.089 мм | ± 0.091 мм | 10.2 кг | |
| 8545-7 | 4.98 м | ± 0.113 мм | ± 0.048 мм | ± 0.140 мм | ± 0.065 мм | ± 0.141 мм | ± 0.148 мм | 10.5 кг |
| 87 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | RS6 SSA4 | RS5 SSA4 | Bec |
| 8725-7 | 2.98 м | ± 0.029 мм | ± 0.011 мм | ± 0.044 мм | ± 0.023 мм | ± 0.043 мм | ± 0.044 мм | 9.3 кг | |
| 8730-7 | 3.48 м | ± 0.053 мм | ± 0.018 мм | ± 0.076 мм | ± 0.035 мм | ± 0.056 мм | ± 0.058 мм | 9.6 кг | |
| 8735-7 | 3.98 м | ± 0.064 мм | ± 0.022 мм | ± 0.092 мм | ± 0.041 мм | ± 0.068 мм | ± 0.071 мм | 9.9 кг | |
| 8740-7 | 4.48 м | ± 0.078 мм | ± 0.028 мм | ± 0.110 мм | ± 0.046 мм | ± 0.080 мм | ± 0.082 мм | 10.2 кг | |
| 8745-7 | 4.98 м | ± 0.104 мм | ± 0.044 мм | ± 0.125 мм | ± 0.060 мм | ± 0.121 мм | ± 0.127 мм | 10.5 кг |
EUNI1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы
SSA4 - точность системы сканирования согласно ISO 10360-8, Приложение D
