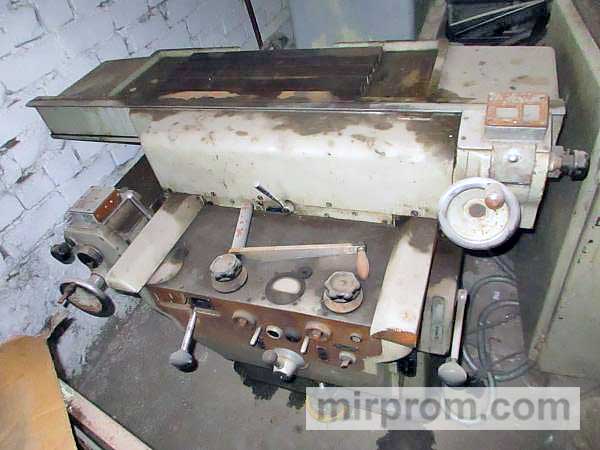

Координатно-расточный станок модели 2A430
Станок находится в рабочем состоянии, с незначительным износом. Проведена проверка работоспособности оборудования. По запросу клиента будут предоставлены дополнительные фотографии. Возможна транспортировка станка с погрузкой в Самарской области.
Технические характеристики станка 2A430:
Класс точности по ГОСТ 8-82Ye – А.
Максимальный диаметр сверления в стали марки 45 – 16 мм.
Максимальный диаметр сверления – 60 мм.
Диапазон расстояний от торца шпинделя до стола – от 100 до 425 мм.
Вылет шпинделя (расстояние от оси шпинделя до стойки) – 310 мм.
Рабочая поверхность стола – 180 x 560 мм.
Максимальное продольное перемещение стола – 400 мм.
Максимальное боковое перемещение стола – 250 мм.
Максимальный вес заготовки – 110 кг.
Количество Т-образных пазов на столе – 4.
Количество подач стола – 3.
Ускоренное перемещение стола – 1100 мм/мин.
Пределы рабочих подач при фрезеровании – от 28 до 134 мм/мин.
Цена деления растровой сетки установки координат – не указана.
Цена деления шкалы продольного и поперечного смещения – 0,01 мм.
Цена деления нониуса продольного и поперечного перемещения – 0,001 мм.
Шпиндель:
Максимальная вертикальность (ход) перемещения втулки шпинделя вручную – 150 мм.
Максимальная вертикальность (ход) перемещения втулки шпинделя механически – 145 мм.
Максимальное вертикальное перемещение шпиндельной бабки (уставка) – 175 мм.
Число оборотов шпинделя – 6.
Частота вращения шпинделя – от 1450 до 2900 об/мин.
Количество подач шпинделя – 6.
Наибольшая конусность закрепляемого инструмента – Morse 2.
Крепежные элементы шпиндельной коробки к ручным направляющим – не указаны.
Пределы рабочих подач на оборот шпинделя – от 0,025 до 0,25 мм/об.
Максимальный крутящий момент шпинделя – не указан.
Привод:
Количество двигателей на станке – 3.
Двигатель главного привода – 0,8; 1,8; 2,0 кВт (700, 1400, 2800 об/мин).
Привод стола – 0,27 кВт (1400 об/мин).
Электронасос охлаждающей жидкости – тип PA-22.
Габаритные размеры машины, включая ход стола и ползуна – 1340 x 1500 x 2025 мм.
Масса машины – 2330 кг.
