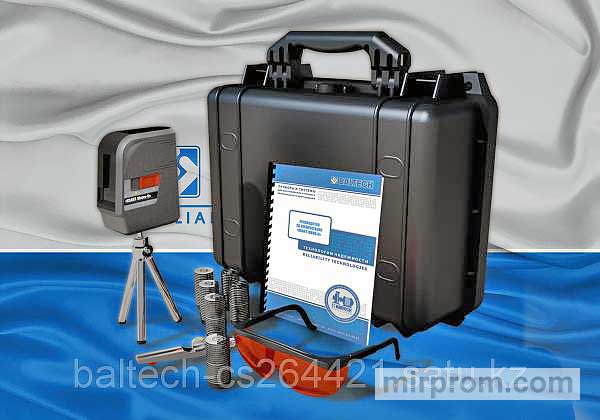

Лазерная система центровки шкивов и проверки плоскостности КВАНТ-Шкив-II
Лазерная система центровки шкивов ременных и цепных передач КВАНТ-Шкив-II предназначена для повышения надежности и долговечности эксплуатации оборудования. Она позволяет минимизировать аварийность, износ ремней и шкивов, а также снизить уровень вибрации и шума, что в свою очередь способствует увеличению срока службы подшипниковых узлов.
Система КВАНТ-Шкив-II обеспечивает лазерную центровку шкивов ременных и цепных передач, а также оптическую проверку плоскостей и направляющих фундаментов. Она может использоваться как строительный лазерный уровень, что позволяет сократить время процедуры центрирования шкивов.
Преимущества системы лазерной юстировки Quantum-Shave-II:
-
Независимость точности юстировки от калибровки радиатора, в отличие от импортных аналогов.
-
Возможность работы на максимальном расстоянии до 30 метров.
-
Универсальность в применении к шкивам различного диаметра и толщины.
-
Питание от аккумулятора, что обеспечивает удобство эксплуатации в полевых условиях.
Особенности устройства Quant-Clave-II:
-
Простота в использовании и обслуживании.
-
Возможность эксплуатации одним специалистом.
-
Высокая точность измерений.
-
Применение магнитных меток для оптической проверки плоскостности фундаментов и направляющих.
-
Доступная стоимость по сравнению с аналогичными решениями.
Система Quant-Clave-II позволяет определять все виды искажений, включая вертикальные и горизонтальные угловые, а также параллельные отклонения.
Принцип работы системы:
В отличие от аналогичных систем других производителей, лазерный блок Quant-Clave-II не устанавливается непосредственно на шкивы, а создает самостоятельную плоскость. Это позволяет сначала проверить качество посадки шкива на рабочее колесо, а затем точно установить ведущий шкив (электродвигатель). Регулировка ведущего шкива производится до тех пор, пока плоскость на всех шести отметках не совпадёт с плоскостью рабочего колеса. После устранения всех несоответствий с помощью калиброванных пластин необходимо проверить натяжение ремней, используя приспособление, входящее в комплект. По завершении этой процедуры процесс выравнивания считается завершенным.
Пример практического применения:
На кирпичном заводе было установлено 30 вентиляторов, оснащенных системой лазерной центровки ременных передач Quant-Cleave-II. В течение двух лет эксплуатации завода было достигнуто экономическое преимущество в размере 330 000 рублей за счёт снижения затрат на запасные части, экономии электроэнергии и уменьшения простоев оборудования.
Технические характеристики системы Quant-Clave-II:
-
Производитель: собственное производство.
-
Диаметр шкивов: не ограничен.
-
Мощность лазера: менее 1 мВт.
-
Класс лазера: 2.
-
Длина волны (красный): менее 650 нм.
-
Точность: ±0,5 мм/м.
-
Время выравнивания: 5 секунд.
-
Масса: 460 г.
