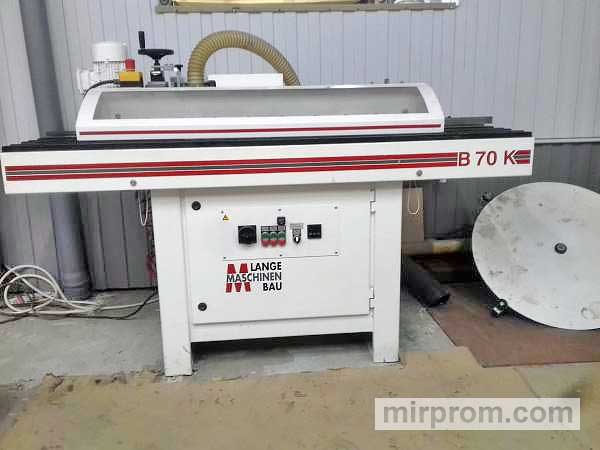

Кромкооблицовочный станок немецкой компании Lange Maschinenbau, модель B 70 K, выпущенный в 2010 году, предназначен для обработки кромок различных материалов. Станок оснащен автоматической системой подачи и обрезки кромок, а также функциями фрезерования и полировки торцов деталей.
Технические характеристики станка включают:
-
Минимальная ширина заготовки: 80 мм.
-
Толщина заготовки: от 10 до 50 мм.
-
Минимальная длина заготовки: около 220 мм.
-
Толщина кромки: от 0,4 до 2,0 мм.
-
Максимальная обрезка края: 1,0 x 55 мм и 2 x 45 мм.
-
Мощность нагрева клеевого бака: 2,7 кВт.
-
Электрическое подключение: 400 В, 50 Гц, 3 фазы + нейтраль.
-
Общая потребляемая мощность: 3,8 кВт.
-
Время нагрева клеевого бака: 4 минуты.
-
Давление воздуха для подключения: 6 бар.
-
Рабочая высота: 880 мм.
-
Габаритные размеры (без вращения лотка): приблизительно 1800 x 700 x 1300 мм.
-
Вес: 260 кг.
Основные функциональные особенности станка:
-
Стол оснащен 13 ходовыми роликами для обеспечения оптимальной подачи заготовки.
-
Система уборки кромки синхронизирована с подачей ленты.
-
Толщина кромки регулируется цифровым счетчиком.
-
Пневматическая система резки рулонов с использованием ножа и прижимных роликов.
-
Подача ленты осуществляется с мощностью 0,25 кВт, длиной около 1250 мм и скоростью примерно 6,0 м/мин.
-
Нижний контейнер для клея обеспечивает плотное закрывание и быстрый нагрев после остановки станка.
-
Узел для смывного конца кромки с обеих сторон заготовки, с автоматической системой обнаружения заготовки и пневматическим ножом для обрезки.
-
Блок фрезерования с вертикальным и горизонтальным ощущением, цифровой регулировкой и двумя высокопроизводительными двигателями мощностью 0,4 кВт, с возможностью бесступенчатой регулировки скорости в диапазоне от 4000 до 18000 об/мин.
-
Резак диаметром 70 мм, Z4, с радиусом 2 мм и углом 15 градусов.
-
Аспирационный патрубок диаметром 100 мм и два пылеудалительных кожуха со шлангом диаметром 60 мм.
-
Автоматическая регулировка высоты верхнего резца в зависимости от подачи ленты.
-
Опорная шина заготовки длиной около 1800 мм и выдвижная шина длиной приблизительно 300 мм.
-
Вращающаяся пластина для подачи края валка диаметром 800 мм.
