Листогибочный станок в рабочем состоянии, ревизия, продажа в эксплуатации.

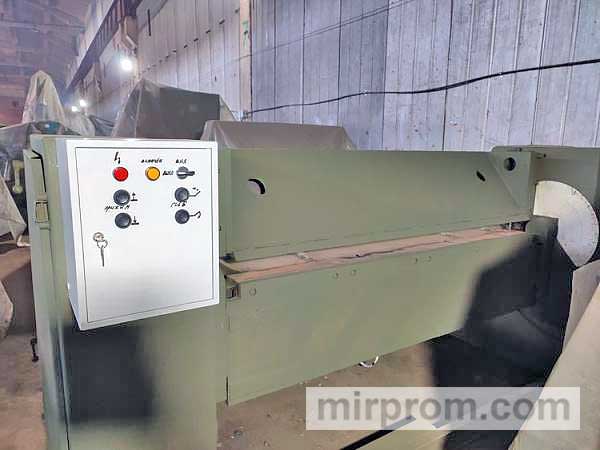

Листогибочный станок модели MGM 6 1000 оснащен поворотной гибочной балкой и предназначен для производства деталей методом холодной гибки листового материала. Он отличается высокой производительностью и универсальностью, что позволяет использовать его в различных отраслях машиностроения, где требуется холодная гибка.
Основные преимущества листогибочных станков с поворотной балкой включают:
-
Простоту конструкции;
-
Широкий диапазон регулировок;
-
Низкую стоимость.
Конструкция станка включает станину, прижимные и изгибающие балки, приводы для их перемещения. Гибочная балка сварной конструкции подвешена в вертикальном положении на двух винтах, соединенных с валами вращения, установленными в стойках станины. Прижимная балка также сварной конструкции перемещается в направляющих стойках станка. Электромеханический привод используется для управления перемещением прижимной и гибочной балок.
Дополнительно станок может быть оснащен сменными устройствами, что позволяет производить детали различной конфигурации и изготавливать коробки.
Принцип работы листогибочного станка заключается в укладке гибочного листа на стол станка, опускании прижимной балки на лист и изгибе листа с помощью прижимной балки или сменной оправки, закрепленной на ней. Форма сменных оправок может варьироваться в зависимости от типа детали. После достижения заданного угла изгиба гибочная балка возвращается в исходное положение, а прижимная балка поднимается, освобождая лист.
Основные технические характеристики станка:
-
Максимальная толщина гибочного листа (h) при bt = 250 МПа: 5 мм;
-
Усилие прижима: 40 тонн;
-
Усилие изгиба: 30 тонн;
-
Максимальная ширина гибочного листа: 2000 мм;
-
Максимальный угол изгиба балки: 220 градусов;
-
Максимальный ход прижимной балки: 250 мм;
-
Регулировка вертикального стола: 100 мм;
-
Регулировка вертикального положения гибочной балки: 100 мм;
-
Мощность двигателя: 3 кВт (2 шт.);
-
Масса станка: 3400 кг.
