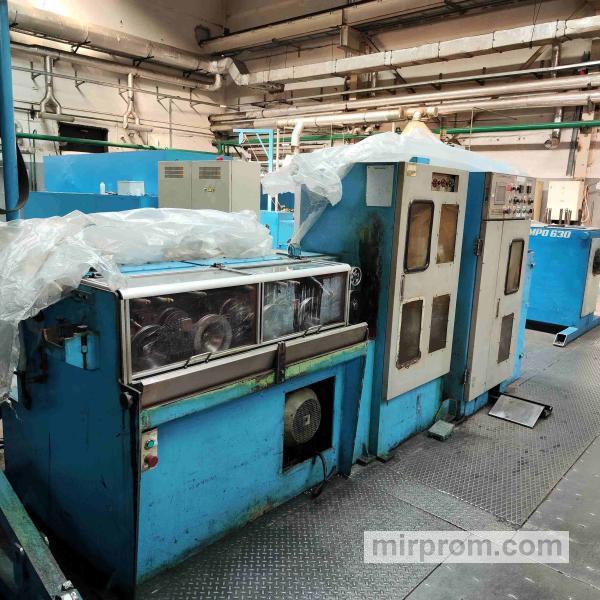

Тип оборудования: установка для мокрого волочения медной проволоки.
-
Исходное сырье: медная проволока диаметром от 1,2 до 0,8 мм.
-
Диаметр конечной продукции: от 0,1 до 0,3 мм.
-
Размеры обойм волок: определяются в соответствии с требованиями заказчика.
-
Линейная скорость волочения:
5.1. Максимальная скорость для волочения твердой проволоки: 2500 м/мин.
5.2. Скорость для проволоки диаметром 0,1-0,19 мм с отжигом: 2000 м/мин.
5.3. Скорость для проволоки диаметром 0,2-0,3 мм с отжигом: 1200 м/мин.
-
Количество устанавливаемых волок: 22 штуки.
-
Тянущие ролики: 10 ступеней, 4 комплекта, установленные в рабочей зоне оборудования и изготовленные из керамического материала.
-
Выходной тянущий ролик: одноступенчатый, установленный на выходе из оборудования.
-
Машинная вытяжка: 18% для волок №1-21 и 13% для волоки №22 (выходной).
-
Степень обжатия: 15% для волок №1-21 и 11% для волоки №22 (выходной).
-
Намоточная катушка: диаметр 315 мм, стандарт DIN-46397.
-
Приводные электродвигатели:
12.1. Асинхронный электродвигатель волочильной установки с частотным регулированием, мощность 20 л.с.
12.2. Асинхронный электродвигатель приемного устройства с частотным регулированием, мощность 10 л.с.
-
Устройство отжига: U.H.F. (сверхвысокочастотный индукционный нагреватель) мощностью 12 кВА, оснащен запатентованной трансформаторной системой.
-
Непрерывный отжиг:
14.1. Запатентованное устройство регулирования мощности с высокочастотным (до 12000 Гц) RMS управлением и PWM-контролем.
14.2. Емкость для волочильной эмульсии: 250 литров, оснащена циркуляционным насосом.
14.3. Емкость для эмульсии устройства отжига: 150 литров, оснащена циркуляционным насосом.
14.4. Оборудование оснащено шаровыми кранами для удобства эксплуатации.
14.5. Возможность подвода и подключения защитных сред (пар, азот, вода).
14.6. Высокоэффективное устройство обдува (air wipers).
-
CCCS: система синхронного управления.
-
Панель управления: сенсорный экран с кнопками команд.
-
Габаритные размеры оборудования: длина 5 метров, ширина 2,5 метра, высота 1,8 метра.
