CMS Industries Poseidon- 3 или 5-осевая высокоскоростная обработка композиционных материалов и цветных металлов, эпоксидных и полиуретановых смол, углепластиков, древесины и сотовых материалов Идеально подходит для больших деталей длиной до 60м.
Преимущества
• Предназначен для работы с крупными деталями. Максимальная длина заготовки – 60 м шириной 10 м.
• Широкий выбор съемных и поворотных столов.
• Возможна настройка станка на нестандартный proizvodstvo:
◦ Один или два шпинделя с 5-осевой golovami;
◦ Мощность шпинделя от 12 до 32 kVt;
◦ Одинарная или разъемная рабочая zona;
◦ Вместо одного из шпинделей можно установить 5-осевую головку для гидроабразивной резки.
ПАТЕНТ:Универсальная система для автоматического зажима рабочих частей.
заготовки сложной формы легко формуются. Перенастройка новой детали займет несколько секунд
| Производитель | CMS |

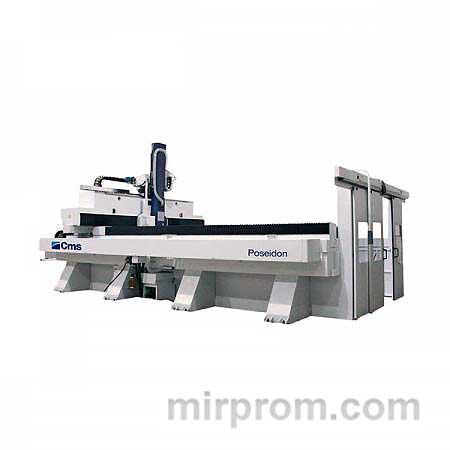

Обрабатывающий центр портального типа CMS Industries Poseidon
Контакты
Технические характеристики
|
ПЕРЕМЕЩЕНИЯ ПО ОСЯМ И СКОРОСТИ |
||||||
| Оси X (мм) | Перемещения по осям | Быстрые перемещения | ||||
| Оси X (мм) | 2350-3000-4350-5000-7000-8500-10500-12500-14500-16500-18500 | до 38 м/мин | ||||
| Оси Y (мм) | 3600–4250 | до 72 м/мин | ||||
| Оси Z (мм) | 900-1400-2000-2500 | до 44 м/мин | ||||
| Оси A (°) | ±120°(CX5)/±120°(PX5)/±110°(KX5) | 9000°/мин | ||||
| Оси C (°) | ±360°(CX5)/±270°(PX5)/±300°(KX5) | 9000°/мин |
|
MX3: РАБОЧИЕ БЛОКИ И ЭЛЕКТРОШПИНДЕЛИ |
||||||
|
PX3/12 |
PX3/15 |
PX3/20 (синхронно) |
KX3/13,5 |
KX3/32 (синхронно) |
||
| Номинальная мощность (s1) | 12 кВт | 15 кВт | 20 кВт | 13,5 кВт | 32 кВт | |
| Максимальная мощность (s6) | 14 кВт | 17 кВт | 22,3 кВт | 21 кВт | 32 кВт | |
| Макс об / мин | 24000 об./мин | 24000 об./мин | 24000 об./мин | 17000 об./мин | 24000 об./мин | |
| Крутящий момент | 9,7 Нм | 12,1 Нм | 17,8 Нм | 22,6 Нм | 68 Нм | |
| Держатель инструмента | HSK63F | HSK63F | HSK63A | ISO40 | HSK63A | |
| Охлаждение | Жидкость | Жидкость | Жидкость | Жидкость | Жидкость |
|
MX5: РАБОЧИЕ БЛОКИ И ЭЛЕКТРОШПИНДЕЛИ |
||||||
|
CX5/8.5 |
PX5/12 |
PX5/15 |
PX3/20 (синхронно) |
KX5/18 |
KX3/32 (синхронно) |
|
| Номинальная мощность (S1) | 8,5 кВт | 12 кВт | 15 кВт | 20 кВт | 18 кВт | 32 кВт |
| Максимальная мощность (S6) | 10 кВт | 14 кВт | 17 кВт | 22,3 кВт | 22,5 кВт | 32 кВт |
| Макс об / мин | 24000 об./мин | 24000 об./мин | 24000 об./мин | 24000 об./мин | 24000 об./мин | 24000 б./мин |
| Крутящий момент | 6,8 Нм | 9,7 Нм | 12,1 Нм | 17,8 Нм | 14,5 Нм | 68 Нм |
| Держатель инструмента | HSK63F | HSK63F | HSK63F | HSK63A | HSK63E | HSK63A |
| Охлаждение | Жидкость | Жидкость | Жидкость | Жидкость | Жидкость | Жидкость |
|
ПЕРЕМЕЩЕНИЯ ПО ОСЯМ И СКОРОСТИ |
||||||
| Оси X (мм) | Перемещения по осям | Быстрые перемещения | ||||
| Оси X (мм) | 2350-3000-4350-5000-7000-8500-10500-12500-14500-16500-18500 | до 38 м/мин | ||||
| Оси Y (мм) | 3600–4250 | до 72 м/мин | ||||
| Оси Z (мм) | 900-1400-2000-2500 | до 44 м/мин | ||||
| Оси A (°) | ±120°(CX5)/±120°(PX5)/±110°(KX5) | 9000°/мин | ||||
| Оси C (°) | ±360°(CX5)/±270°(PX5)/±300°(KX5) | 9000°/мин |
|
MX3: РАБОЧИЕ БЛОКИ И ЭЛЕКТРОШПИНДЕЛИ |
||||||
|
PX3/12 |
PX3/15 |
PX3/20 (синхронно) |
KX3/13,5 |
KX3/32 (синхронно) |
||
| Номинальная мощность (s1) | 12 кВт | 15 кВт | 20 кВт | 13,5 кВт | 32 кВт | |
| Максимальная мощность (s6) | 14 кВт | 17 кВт | 22,3 кВт | 21 кВт | 32 кВт | |
| Макс об / мин | 24000 об./мин | 24000 об./мин | 24000 об./мин | 17000 об./мин | 24000 об./мин | |
| Крутящий момент | 9,7 Нм | 12,1 Нм | 17,8 Нм | 22,6 Нм | 68 Нм | |
| Держатель инструмента | HSK63F | HSK63F | HSK63A | ISO40 | HSK63A | |
| Охлаждение | Жидкость | Жидкость | Жидкость | Жидкость | Жидкость |
|
MX5: РАБОЧИЕ БЛОКИ И ЭЛЕКТРОШПИНДЕЛИ |
||||||
|
CX5/8.5 |
PX5/12 |
PX5/15 |
PX3/20 (синхронно) |
KX5/18 |
KX3/32 (синхронно) |
|
| Номинальная мощность (S1) | 8,5 кВт | 12 кВт | 15 кВт | 20 кВт | 18 кВт | 32 кВт |
| Максимальная мощность (S6) | 10 кВт | 14 кВт | 17 кВт | 22,3 кВт | 22,5 кВт | 32 кВт |
| Макс об / мин | 24000 об./мин | 24000 об./мин | 24000 об./мин | 24000 об./мин | 24000 об./мин | 24000 б./мин |
| Крутящий момент | 6,8 Нм | 9,7 Нм | 12,1 Нм | 17,8 Нм | 14,5 Нм | 68 Нм |
| Держатель инструмента | HSK63F | HSK63F | HSK63F | HSK63A | HSK63E | HSK63A |
| Охлаждение | Жидкость | Жидкость | Жидкость | Жидкость | Жидкость | Жидкость |
