Вакуумные столы - это разновидность технологического крепежного оборудования, которое, наряду с магнитными столами, является примером использования альтернативных методов крепления заготовок перед традиционным механическим креплением.
Практическое применение вакуумных столов на современных станках с ЧПУ выводит производство на новый качественный уровень, позволяя повысить точность изготовления деталей и увеличить производительность основного оборудования. Например, при групповой обработке на вакуумном столе производительность станка может увеличиться в 2-3 раза!
В настоящее время вакуумный зажим является практически единственной альтернативой с точки зрения простоты использования, точности позиционирования и качества готовой продукции при обработке тонкостенных деталей, таких как корпуса, приборные панели, панели самолетов и композитные материалы.
Производственно-технический центр "ВЕКТОР" является поставщиком полного спектра самых современных и технологичных вакуумных столов для приборостроения, авиастроения, электромеханики и предприятий военно-промышленного комплекса.

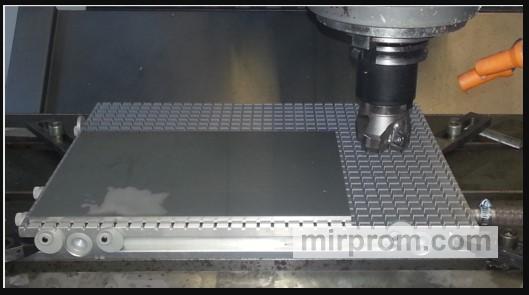

Перфорированные вакуумные столы
Контакты
Технические характеристики
Перфорированный вакуумный стол представляет собой алюминиевую пластину с большим количеством отверстий, расположенных в виде сетки с шагом 10 мм по всей поверхности прессования. Отверстия делаются тонким сверлом диаметром 0,3–1,0 мм и просверливаются на поверхности до диаметра 3,0–5,0 мм.
Принцип действия: благодаря наличию на поверхности стола нескольких вакуумных камер, соединенных между собой конструктивной особенностью, можно устанавливать заготовки в любом месте рабочей поверхности. В камерах, полностью закрытых деталью, создается вакуум, что позволяет надежно зафиксировать заготовку для последующей обработки.
Вакуумные столы с перфорацией используются в фрезерном, шлифовальном и гравировальном оборудовании для фиксации сложных деталей с большим количеством сквозных отверстий, окон и сложной геометрией контуров.
Особенности:
- возможность позиционирования и фиксации детали в любом месте рабочей поверхности, фиксации деталей различной формы и одновременной фиксации нескольких заготовок одновременно.;
- возможность фиксации плоских заготовок любой формы и любого характера (хрупких, гибких, тонких);
- равномерный зажим по всей плоскости заготовки;
- возможность работы с охлаждающей жидкостью;
- Возможна сквозная обработка с использованием подложки;
- широкие возможности для использования группового метода обработки;
- высокая точность изготовления (плоскостность рабочей поверхности составляет 0,01/100 мм).
К недостаткам перфорированных столов относится меньшее усилие зажима по сравнению с решетчатыми столами.
