Вакуумные решетчатые столы для станков с ЧПУ
-
Вакуумный решетчатый стол VC-3040.
-
Вакуумный решетчатый стол VC-4050.
-
Вакуумный решетчатый стол VC-4060.
-
Мобильная вакуумная станция объемом 13.2 м³ (1500 Вт).
-
Уплотнительный шнур для вакуумного стола, диаметр 3,8-4 мм, длина 20 м.
Описание и технические характеристики
Решетчатые вакуумные столы представляют собой специализированное технологическое оборудование, предназначенное для надежного крепления и фиксации различных материалов при обработке с применением различных производственных технологий.

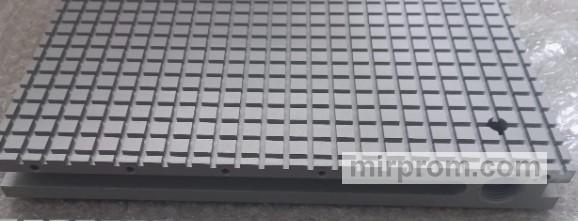

Конструктивно данные столы выполнены в виде пластины из алюминиевого сплава с решетчатой поверхностью, через которую проходит система вакуумных каналов. Рабочая поверхность стола оснащена сеткой пазов с заданным шагом, именуемым растром. Величина растра влияет на точность укладки герметизирующего материала в соответствии с геометрией обрабатываемой детали, что обеспечивает максимальную силу фиксации.
Принцип работы вакуумного решетчатого стола заключается в следующем: пористый резиновый шнур вставляется в пазы сетки, расположенной по периметру заготовки, формируя замкнутый контур. Заготовка размещается на рабочей поверхности стола и поддерживается боковыми эксцентриковыми опорами. При активации вакуумной системы заготовка равномерно прижимается к поверхности стола с заданным усилием по всей площади контакта.
Вакуумные решетчатые столы находят применение на фрезерных, шлифовальных и гравировальных станках для фиксации простых листовых и корпусных деталей, не имеющих сквозных отверстий или окон.
