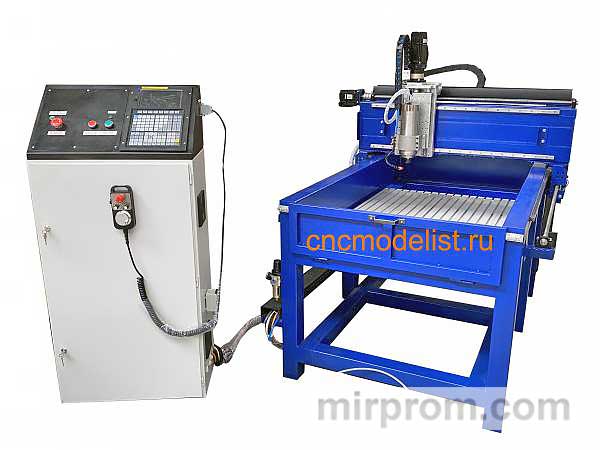

СЕРИЯ CNC-ST-V ФРЕЗЕРНЫЙ ЧПУ СТАНОК ПО КАМНЮ И МЕТАЛЛУ 600Х900...1500Х2000ММ

Станок CNC-ST-V серии - гравировально-фрезерный станок с ЧПУ предназначен для 2D/3D обработки различных материалов - дерева, пластика, текстолита, камня, цветных металлов.

Станок с ЧПУ ModelistCNC-ST-V может выполнять такие операции, как сверление, фрезерование, гравировка, резка листовых материалов, 3D фрезерование, обработка камня и цветных металлов.

Стальная рама и профильные рельсы позволяют обрабатывать твердые материалы с большими подачами на станке.

Основные характеристики:

Рабочее пространство&ndash| 670x1000x190мм до 1500x1800x300мм
Максимальная высота заготовки- 200мм (опция 300мм)
Шпиндель&ndash| 2,2 кВт жидкостного охлаждения 6000... 24000 об/мин (опционально до 5.5kW, 6-полюсный металлический шпиндель может быть установлен с высоким крутящим моментом при низких оборотах, от 1500 до 12000 об/мин)
Механика привода-шаровая винтовая передача на всех осях
strong>Направляющие-X, Y и Z: Профильная направляющая
Тип настольного-Алюминий с Т-образным разъемом
-до 500 кг
Максимальная скорость перемещения-до 10 м/мин
Рабочая подача-До 8 м/мин
Точность позиционирования, μ м/мм-50/300
Дискретность-0,01 мм
Домашние датчики вдоль всех осей, выносной датчик инструмента

Весstrong>- от 290 кг

Гарантийный срок службы машины - 12 месяцев.

Рабочий ход может быть уменьшен установкой двойной гайки КНБК, датчиков, поворотных и поворотных механизмов, ванны, защитных штор, тисков и других принадлежностей.

Жесткая рамная конструкция станка с ЧПУ Моделист CNC-ST-V позволяет получить высокую производительность благодаря возможности обработки больших диаметров резцов на высоких скоростях, что делает станок наиболее перспективным при больших объемах производства. Прочный стол способен выдерживать большой вес заготовки при обработке изделий из акрилового (искусственного) камня или других тяжелых материалов.

Направляющие элементы машины используют профильные рельсы совместно с высококачественными линейными подшипниками. На сегодняшний день использование профильной рейки является одним из лучших вариантов построения точной механики станков с ЧПУ. Плавный ход, без игры &ndash| далеко не полный перечень преимуществ, которые дает использование профильных рельсов.

Привод станка выполнен на шаговых двигателях NEMA 34, которые позволяют станку работать без пропуска шагов при значительной нагрузке на режущий инструмент, дополнительно устанавливается сервопривод.

Управление шаговым двигателем осуществляется на дискретных драйверах YAKO. Эти драйверы имеют собственный встроенный процессор DSP, который контролирует работу всего драйвера (отслеживание тока, дробление шагов, антирезонансный алгоритм). ЯКО сегодня является одним из лидеров по производству шаговых мотористов.

Шпиндель с жидкостным охлаждением мощностью 2,2 кВт позволяет использовать как небольшие, так и большие фрезы. Частота вращения шпинделя регулируется частотным преобразователем в диапазоне 6-24 тыс. об/мин. Этот широкий диапазон регулировки скорости помогает подобрать оптимальные режимы работы в зависимости от режущего инструмента и обрабатываемого материала.

Станок оснащен датчиками торцевых оснований (X/Y/Z) для облегчения обнуления системы координат станка и формирования базовых точек.

Поверхность стола выполнена из алюминиевого профиля с Т-образным пазом.
