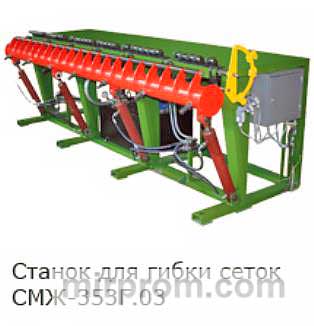

Арматурно-сетчатый гибочный станок модели СМЖ-353Г.03
Назначение:
Гибочный станок СМЖ-353Г.03 предназначен для производства объемных арматурных каркасов методом гибки плоских арматурных сеток. Он используется в арматурных цехах железобетонных заводов.
Конструкция и составные элементы:
Сетки гибочных станков включают следующие ключевые узлы: раму, гибочную балку, зажимной механизм, пневмоцилиндры, системы пневматического и электрического управления, механизм регулировки угла гибки, шкаф управления и переносной пульт управления.
Каркас станка представляет собой сварную конструкцию из фасонного проката, на которой размещаются остальные компоненты устройства.
Технические характеристики модели СМЖ-353Г.03 (3 метра):
-
Напряжение сети: 3x380 В.
-
Частота сети: 50 Гц.
-
Максимальная длина гибочной сетки: 3000 мм.
-
Наименьший шаг гибочного стержня: 100 мм.
-
Диаметр стержня: от 6 до 14 мм.
-
Материал брусков: классы А-I, А-II.
-
Максимальный угол изгиба: 100°.
-
Количество гибочных стержней:
-
Класс Bp-I, B-I, Ø3 мм, угол изгиба 120°, количество - 0 шт.
-
Класс A-III, Ø12 мм, угол изгиба 90°, количество - 0 шт.
-
Класс A-III, Ø14 мм, угол изгиба 100°, количество - 30 шт.
-
-
Наибольшее давление в гидросистеме: 80 бар (8 МПа).
-
Эксплуатационные характеристики: количество изгибов в час - 200.
-
Габаритные размеры: 3250 мм (длина) x 1100 мм (ширина) x 1160 мм (высота).
-
Масса: 0,9 т.
Производитель:
Собственное производство.
Тип привода:
Гидравлический.
