Назначение и область применения

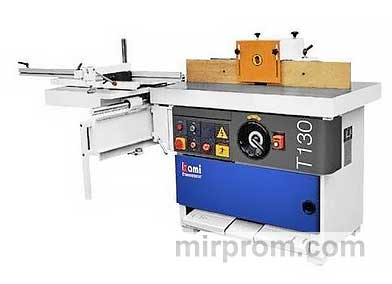

Станок предназначен для обработки древесины методом фрезерования. Он используется для вырезания шипов и проушин в брусках оконных и дверных блоков, а также в других рамных конструкциях, включая профилирование планок, створок и коробок. Кроме того, станок может применяться для обработки дверей оконных блоков, дверных полотен с притвором и других каркасных конструкций с внешней стороны.
Конструктивные особенности
Станок оснащён сварной вибростойкой станиной, внутри которой установлен высокоскоростной шпиндельный узел с подъёмным механизмом и электроприводом. Увеличенный охват вала шпинделя позволяет устанавливать блок из нескольких инструментов для обработки различных профилей. Это значительно сокращает время перенастройки и расширяет технологические возможности.
Направляющие боковой линейки задают базовую поверхность и глубину обработки детали, обеспечивая точное следование геометрии профилирования. Каретка для шипов позволяет использовать станок для фрезерования и обработки шипов и проушин оконных и дверных рам. При обработке шипов каретку с неподвижной заготовкой перемещают на шпиндель на необходимое расстояние с учётом глубины обработки и диаметра инструмента.
Надежный эксцентриковый зажим фиксирует режущую шпильку на каретке, обеспечивая точность и удобство эксплуатации. Каретка перемещается по высокоточной цилиндрической направляющей с нижней опорой, что гарантирует прямолинейность траектории движения.
Управление и безопасность
Правая педаль блокирует шпиндель от проворачивания при установке инструмента, облегчая перенастройку станка. Левая педаль останавливает шпиндель после выключения станка в соответствии с требованиями безопасности. Ручка системы натяжения ремней позволяет быстро ослабить их для замены. Шпиндель имеет четыре скорости вращения.
Два аспирационных выхода позволяют подключить станок к общей технологической аспирационной системе или к отдельному насосу для удаления стружки. Это обеспечивает соблюдение норм пожарной безопасности и производственных стандартов.
Эргономичная панель управления обеспечивает удобство и оперативность управления станком. Механизм подъёма шпинделя поднимается и опускается с помощью маховика с ручкой, расположенной на передней части станка. Отсчёт размера производится с помощью цифрового датчика с точностью до 0,1 мм.
Система безопасности соответствует стандартам CE. На пульте управления имеется кнопка аварийной остановки для быстрого отключения станка при необходимости.
Область применения
Станок используется в производстве оконных и дверных блоков из древесной массы, деталей и элементов корпусной мебели и мебельных фасадов. Он устанавливается на предприятиях и в цехах по производству столярных и строительных деталей, а также в мебельном производстве и других деревообрабатывающих отраслях.
