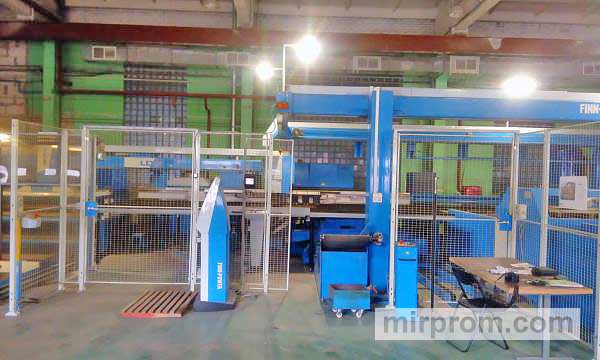

Станок лазерной резки Finn Power LSR6/LC6 с автоматической загрузкой листа, сортировкой деталей и выгрузкой решетки.

Технические характеристики оборудования

1. Резонансный лазер

   • Модель: Rofin DC 025

   • Мощность: 2500 Вт

   • Габаритные размеры резонатора: 1700 × 800 × 853 мм

   • Масса резонатора: около 500 кг

   • Длина волны лазерного излучения: 10,6 мкм

   • Диапазон изменения мощности лазерного излучения: 250–2500 Вт

   • Стабильность мощности лазерного излучения: ±2%

   • Качество лазерного излучения: K > 0,9

   • Стабильность лазерного луча: ≤ 0,15 мрад (EN ISO 11145)

   • Диаметр лазерного пучка: < 22 мм

   • Линейная поляризация: 45°

   • Градация частоты лазерного излучения: от 0 или 8 Гц до 5000 Гц

   • Минимальная частота: 26 мкс

   • Поток вспомогательного газа: 0,15 Нл/ч

   • Частота замены вспомогательного газа: 1 раз в 72 часа

   • Электрическое подключение (E2):

     • Средняя потребляемая мощность: 16 кВт

     • Максимальная потребляемая мощность: 27 кВА

     • Номинальное напряжение: 3 × 400 В

     • Предохранители: 3 × 63 А

2. Система управления

   • ЧПУ: Siemens Sinumerik 840D

   • Память программ: 1,5 МБ

   • Пользовательский интерфейс: графический, сенсорный, с диагональю 15,1 дюйма, операционная система на базе Windows

3. Рабочие параметры

   • Максимальная толщина обрабатываемых материалов:

     • Конструкционная сталь: 8 мм

     • Нержавеющая сталь: 6 мм

     • Алюминий: 6 мм

   • Максимальная масса обрабатываемых листов: 200 кг

   • Максимальный размер обрабатываемых листов: 3000 × 1500 мм

   • Точность обработки:

     • Отклонение размеров по осям X и Y: ±0,1 мм

     • Отклонение формы: ±0,05 мм

     • Угловое отклонение: ±0,1°

   • Скорость перемещения:

     • По оси X: 120 м/мин

     • По оси Y: 90 м/мин

     • Скорость позиционирования: 150 м/мин

4. Дополнительное оборудование

   • Погрузочно-разгрузочное устройство

   • Роботизированная система сортировки для крупных и мелких деталей

   • Конвейер для удаления отходов из рабочей зоны

   • Столы для резки кистей на основе листового материала

5. Электропитание и пневматика

   • Общая потребляемая мощность: 27 кВт

   • Расход сжатого воздуха: номинальный — 5,5 Нл/с, максимальный — 8 Нл/с

   • Давление сжатого воздуха: от 6,5 до 12 бар

6. Масса и габариты

   • Масса машины: около 29 000 кг

   • Габаритные размеры: не указаны

7. Система сортировки

   • Сортировочные ящики:

     • Размеры 1-го ящика: 300 × 400 мм

     • Размеры 2-го ящика: 800 × 800 мм

   • Предельные отклонения:

     • Центр отверстия (ось X/Y): ±0,1 мм

     • Расстояние между центрами отверстий (ось X/Y): ±0,05 мм

     • Угловое отклонение (индекс): ±0,1°

8. Охлаждающее устройство

   • Технические характеристики не указаны
