Автоматический станок с ЧПУ предназначен для заточки дисковых пил с пайкой, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластмасс.
Станок рекомендуется, для мебельных и столярных мельниц, а также лесопильных заводов и производств с использованием дисковых пил наружным диаметром от 100 до 630 мм с прямой, скошенной, трапецеидальной или комбинированной формой зуба.
Станок также рекомендуется для сервисных центров по обработке древесины.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Производитель | Lakfam |
| Масса, кг | 210 |
| Потребляемая мощность, кВт | 0,55 |
| Частота вращения, об мин | 3570 |
| Макс. Ø заготовки, мм | 630 |
| Типоразмер заточного круга, мм | 125 |

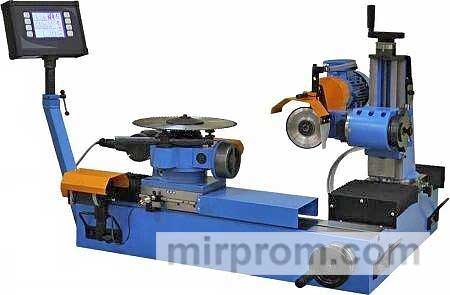

Заточной станок с ЧПУ Lakfam ASP-631F
Контакты
Технические характеристики
|
НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
|
|
АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (РАБОЧЕГО СТОЛА) Осуществляется за счет электропривода:
|
|
|
ПАНЕЛЬ УПРАВЛЕНИЯ Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора. С панели управления задается все параметры заточки:
Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка. |
|
|
ДЕЛИТЕЛЬНАЯ ГОЛОВКА ДЛЯ ДИСКОВЫХ ПИЛ Приспособление для заточки дисковых пил выполнено в виде делительной головки работающей от шагового двигателя. Пила зажимается во фланце. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный диаметр пилы 630 мм. |
|
|
ФЛАНЕЦ ДЛЯ ЗАТОЧКИ ПОДРЕЗНЫХ ПИЛ Со станком также поставляется фланец для заточки подрезных пил диаметром от 100 мм. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный Ø пилы 630 мм. |
|
|
ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ФРЕЗ Приспособление для заточки насадных фрез выполнено в виде делительной головки работающей от шагового двигателя. Точность заточки обеспечивается за счет плавной подачи пилы. Максимальный длина заточки 260 мм. |
|
|
ОПРАВКИ ДЛЯ НАСАДНОГО ИНСТРУМЕНТА В комплекте со станком поставляются оправки: D = 40 мм – 1 шт., D = 50 мм – 1 шт. |
|
|
ДЕЛИТЕЛЬНАЯ ГОЛОВКА Оснащена шаговым двигателем, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет этого достигается максимальная точность при повороте инструмента (фрезы) на зуб. |
|
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
|
|
СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
|
|
БАК ДЛЯ СОЖ Выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
