Назначение станка
Данный станок предназначен для высокопроизводительного фрезерования зубчатых колес с различными типами зубьев, включая прямые, косые и эвольвентные. Использование высокопроизводительного контроллера Siemens 840D позволяет осуществлять одновременное управление по пяти осям. Автоматизация процесса загрузки и выгрузки деталей не является обязательной, однако она может быть реализована для повышения общей производительности системы.
Область применения
Основной сферой применения данного станка является серийное производство, связанное с машиностроением, автомобилестроением и станкостроением. Также он может быть использован в других отраслях, требующих массового производства зубчатых колес и шестерен.

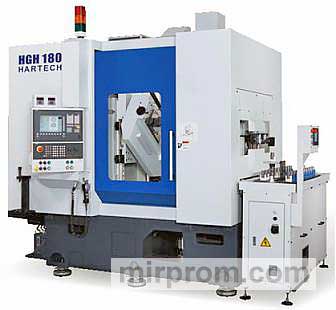

Конструктивные особенности
Конструкция станка оптимизирована для обработки цилиндрических и винтовых зубчатых колес, а также для выполнения операций по удалению заусенцев и облоя. Высокая производительность достигается за счет наличия механизма автоматического перемещения заготовок, конвейерного механизма для удаления стружки и ловушки масляного тумана. Применение безлюфтового двухмоторного шпинделя способствует повышению точности и скорости обработки.
Рабочая зона станка полностью закрыта защитными кожухами с прозрачными окнами, что обеспечивает безопасность оператора и защиту оборудования от внешних воздействий. Консоль с числовым программным управлением (ЧПУ) отличается высокой эргономичностью и простотой в эксплуатации.
Стандартный комплект поставки
-
Конвейер для сбора стружки
-
Инструмент для удаления заусенцев
-
Система цветовой индикации (3 цвета)
-
Комплект оправок для фрезерного инструмента:
-
Оправка Ø 31,75 мм, толщина колец: 10 мм (2 шт.), 20 мм (2 шт.), 30 мм (2 шт.), 40 мм (1 шт.)
-
Режущая оправка Ø 22,225 мм, толщина колец: 10 мм (2 шт.), 20 мм (2 шт.), 30 мм (2 шт.), 40 мм (1 шт.)
-
-
Маслоотделитель
-
Комплект документации на русском языке
