Модернизация литейного цеха для производства отливок по газифицируемым моделям

В последние годы в США, Китае, европейских странах интенсивно внедряется литье по газифицируемым моделям (ЛГМ) как наиболее недорогой и мало загрязняющий окружающую среду способ получения  точных отливок. Дженерал Моторс, Форд, БМВ, Фольксваген, Пежо-Ситроен, Рено Фиат и ряд других фирм автостроения полностью перешли в 1980-90 гг. на изготовление отливок блоков цилиндров, головок блока, коленвалов и ряда др. деталей наиболее массовых двигателей методом ЛГМ [3].  К сожалению, необходимо отметить, хотя США и СССР являются пионерами и основным патентодержателями по ЛГМ, в России, Украине и др. странах СНГ эта технология внедряется слабо.

 Сдерживающими факторами освоения этого прогрессивного способа (кроме традиционных экономических трудностей внедрения новых разработок, включая отсутствие налоговых льгот при вложении денег в высокотехнологичные ноу-хау"), по мнению авторов, служат устарелые стереотипы мышления литейщиков. Разрозненная техническая информации о структуре производства (участка, цеха) ЛГМ не дает достаточных оснований промышленникам на существующих технологически устаревших предприятиях переходить на новый, неизвестный им производственный процесс. Опыт внедрения этого процесса в Польше, Румынии, Вьетнаме и на нескольких украинских предприятиях показывает, что благодаря преимуществам ЛГМ инвестиции в него быстро окупаются (за 2 - 3 года). Цель этой статьи - дать представление о современном цехе, выпускающем отливки по ЛГМ процессу, его минимально необходимом технологическом оборудовании и о его отличиях от цехов других способов литья.

Пределы развеса отливок при ЛГМ впечатляющи, специалистами ФТИМС НАН Украины в отделе формообразования под рук. проф. Шинского О.И. отработаны технологии получения отливок весом от 100 г до 5 и более тонн из различных металлов: чугуна, стали, алюминиевых, медных и специальных сплавов. Литейный цех, работающий по ЛГМ процессу, отличается от цехов литья в песчаные формы со связующим: 1) структурой; 2) технологическим процессом и оборудованием; 3) материальным и энергетическим обеспечением; 4) специализацией и количеством персонала. Отличия ЛГМ от других методов литья не касается процесса получения жидкого металла, плавильное отделение с шихтовым хозяйством не требует изменения. Определение необходимой массы жидкого металла производится по давно применяемой методике, с учетом того, что допуски на последующую механическую обработку элементов отливки (отверстий, пазов, наружных и внутренних размеров) составляют 0,2-0,5 мм и зависят в основном от способа получения пенополистироловой (ППС) модели.

Коренное отличие - в модельном и формовочном отделениях и отсутствии стержневого и смесеприготовительного отделения. Из-за того, что единственным формовочным материалом является природный кварцевый песок, выбивное отделение намного проще и имеет меньше технологического оборудования. Указанные отличия облегчают механизацию и автоматизацию всего литейного процесса, во ФТИМС НАНУ проведен комплекс работ и имеются разработанная технологическая и конструкторская документация практически по всем операциям ЛГМ с целью их полной или частичной автоматизации.

Формовочный песок постоянно находится в многократном обороте и его потери в среднем составляют 3-5% на одну заливку, отсутствие в нем связующего позволяет восстановить его для повторного использования без большого количества технологического оборудования и, соответственно, площадей. Выбивка отливки также не представляет трудности, т.к. сухой несвязанный формовочный песок легко высыпается из контейнерной формы, а очистка отливки не требует трудоемких операций как при литье в песчано-глинистые формы, не говоря уже о ХТС, ЖСС или по выплавляемым моделям. Формовочные, заливочные, выбивные площадки значительно чище, пыль, образующаяся при выбивке и др. операциях, легко удаляется местными вытяжными зондами с рабочих мест. Это  способствует повышению культуры производства.

Термообрубное отделение ничем не отличатся, и для реконструируемых цехов можно использовать действующее, а для вновь создаваемого литейного цеха перечень и количество оборудования зависит от объема производства отливок и легко компонуется из стандартных единиц.

При литье стали следует учитывать, что в процессе замещения жидким металлом пенопластовой модели комплекс газов деструкции с общей формулой СnН2n+2, частично на глубину 0,05-0,15 мм от поверхности отливки повышает количество углерода, т.е. науглероживает ее. Поэтому для отливок из стали 20 и с более низким содержанием углерода подбором состава шихты учитывают возможное повышение количества углерода в стальной отливке до 0,1-0,2%, а также применяют ряд отработанных технологических методов, которые без труда позволяют лить заготовки из нержавеющей стали типовых марок.

Контроль качества отливок и их ремонт при переходе на ЛГМ намного упрощается. Как отмечалось выше, точность размеров и качество поверхности во много раз выше, чем при литье традиционными способами в формы, полученные в парных опоках. Повышение точности размеров и чистоты отливки экономит жидкий металл. Это достигается путем получения более точной (с учетом усадки металла) одноразовой модели в качественных металлических пресс-формах, соблюдения технологических операций при отсутствии снижающих точность отливки сборки формы и протяжки модели при формовке. Пенополистироловая модель дает точное воспроизведение отливки, позволяет  проверить предъявляемые к детали требования по ее размерам и геометрии и без затрат средств до запуска детали в производство ввести необходимые конструкторские коррективы. Особенно такое преимущество ЛГМ проявляется при получении деталей с криволинейными поверхностями, свойственными лопаткам турбин, деталям насосов, коронкам зубьев и др. Еще одним преимуществом является возможность изготовления сложной и/или крупной пенопластовой модели поэлементно несложной сборкой в цельную модель.

Гибкость техпроцесса также характеризуется возможностью выбора из четырех широко применяемых способов получения пенополистироловых моделей: 1) вырезанием горячей струной из блочного полистирола; 2) фрезерованием на 3-х координатном станке с ЧПУ по чертежу детали; 3) выпеканием в автоклавах с камерой объемом от 100 до 1000 литров; 4) изготовлением на полуавтоматах методом теплового удара. Готовые модели собирают в модельные блоки с элементами литниково-питающей системы (ЛПС), сборку осуществляют тепловым способом или склеиванием. При малых размерах модели собирают в куст на одном стояке. Сборный блок/куст окрашивают и сушат. Высушенными их можно хранить очень долго, они не теряют своих размеров и свойств.

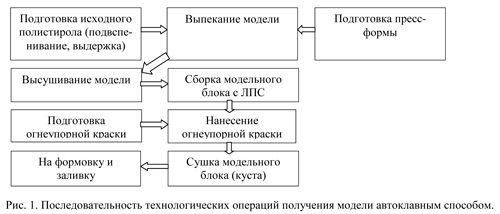

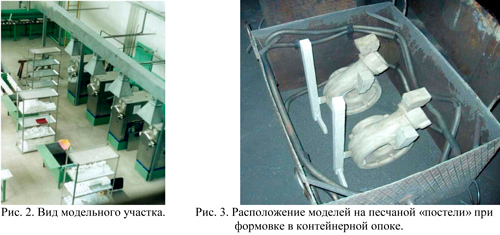

Схема технологических операций получения моделей наиболее распространенным для серийного производства автоклавным способом показана на рис. 1., а внешний вид участка на рис. 2. Под каждую технологическую операцию выделяют отдельную рабочую площадку, которые в сумме составляют модельный участок. При  больших объемах получения отливок  выгодно использование полуавтоматов. Они требуют обеспечения паром с давлением 1,4-1,6 атм. и температурой примерно 150° С, сжатым воздухом Р? 10 атм., вакуумом 1-3 м вод. ст., водой с t?30° С, электропитанием. Стоимость устанавливаемых на них пресс форм по сложности и стоимости на порядок выше, чем пресс-формы для автоклавов. Специалисты ФТИМС разработали весь комплекс оборудования для получения моделей таким способом, что можно наблюдать на действующем участке литейного цеха института.

При отсутствии справочных материалов и методик проектирования отделений цехов ЛГМ процесса в технической литературе оптимальное планирование таких цехов пока не стало предметом рассмотрения в качестве конкуренции примеров удачного внедрения этой технологии в сравнении с другими литейными процессами. Проектирование цеховой планировки и всего технологического цикла как единого целого осуществляется для каждого случая исходя из требований заказчика с учетом наработанного (часто уникального) опыта внедрения разновидностей этого способа литья в различных странах. Используя универсальность и гибкость процесса ЛГМ, были спроектированы участки и цеха для единичного и серийного производства отливок, для ремонтных предприятий, количество и номенклатура оборудования которых резко отличаются как для изготовления моделей,  так и для формовочно-заливочных операций.

Количество используемых материалов, среди которых преобладает кварцевый песок, их хранение, подготовка, подача на формовку зависит от объемов производства отливок, что соответственно затребует различные площади для их размещения – от нескольких десятков квадратных метров до сотен. Оборудование оборотного охлаждения и очистки песка часто поднимают до уровня 2-3 этажа для сокращения занимаемой площади первого этажа цеха. В процессе проектирования в соответствии с заданной программой объема производства, маркой металла, размерами отливки (чертежей деталей) производится анализ и расчет необходимого количества материалов: песка и полистирола, от которых зависят как размещение технологического оборудования, так и их количество.

Если к заявке приложены планы помещений, то конструкторами выполняется несколько проектных предложений. После обсуждения с заказчиком принимается окончательное решение. При отсутствии помещений производится подготовка и составление технического задания для проектировщиков зданий и сооружений с указанием потребности в электроэнергии, воды, вентиляции. Технологическая подготовка производства включает проектирование пресс-форм по конструкторской документации или образцам деталей, что также выполняется специалистами ФТИМС НАНУ.

Потребные производственные площади также зависят от количества смен. При составлении номинального фонда времени по операциям изготовления моделей учитывается то, что модель представляет собой твердое тело из полистирола, которое несложно  отремонтировать, что уменьшает уровень брака и в целом требует меньше времени на изготовление моделей. Потребность в ремонте и обслуживании всего технологического оборудования сокращается из-за отсутствия стержневого и смесеприготовительного хозяйства и меньшего количества применяемых формовочных материалов, что также сокращает структуру подъемно-транспортных механизмов и машин.

Расчет технологического процесса плавки при проектировании плавильного отделения и комплектация его оборудованием аналогичен другим способам литья: в песчано-глинистые формы, ХТС и ЖСС процессам, ВПФ, ЛВМ и др., однако общая потребность в жидком металле снижается при ЛГМ на 8-14%. Например, вес отливки блока цилиндров двигателя МеМЗ на а/м "Сэнс" с объемом 1300 см3 при литье в ПГФ равен 35 кг, а полученный по ЛГМ процессу – 28 кг, т.е. легче на 7 кг из-за повышенной точности размеров отливки и меньших припусков на механическую обработку. Для улучшения маневренности и экономичности производства обычно используют индукционные тигельные печи с "обвязкой" их замкнутой системой водоохлаждения, что экономит воду и снижает затраты на охрану труда и защиту окружающей среды. Плавильное отделение при ЛГМ также должно быть отделено от площадки формовки.

]Процесс заливки несколько отличается от заливки при других видах литья. Различие состоит в том, что пенополистироловая модель, температура плавления которой находится в пределах 80-120° С, под действием тепла жидкого металла переходит в газообразное состояние, в объеме превышающем объем модели в сотни раз. Образовавшиеся газы в процессе заливки высасываются из песчаной формы (контейнерной опоки) вакуумным насосом. Приемлемыми являются водокольцевые вакуумные насосы, как наиболее безопасные и производительные. Мощность насоса зависит от программы выпуска отливок. Откачанные газы состава СnН2n+2 разлагаются в процессе деструкции в стоящей за насосом установке дожигания в слое катализатора, превращаются в двуокись углерода, пары воды, свободные молекулы азота и др. газов и выпускаются в атмосферу. Уровень вредности этих газов в рабочей зоне цеха ниже ПДК в десятки раз. Частицы песка, увлекаемые откачиваемыми газами, осаждаются в осадителях.

Формовочно-заливочное, выбивное отделения при ЛГМ процессе совсем не соответствуют устоявшимся представлениям для цехов традиционной формовки, т.к. единственным формовочным материалом является природный кварцевый обеспыленный сухой песок зернистости К02, карьерный, реже речной. Также литейные контейнеры по конструкции не похожи на рамочные опоки. Предельно упрощенный процесс формовки состоит в том, что собранные и покрашенные кусты моделей или блоков, один или несколько, устанавливают на песчаную «постель» (рис. 3) в контейнере и засыпают песком. После этого заполнение песком всех объемов модели (каналов, выемок, отверстий и др.), а также  его  уплотнение  осуществляется  вибрацией  в  течение  1 - 2  мин. Разработанные во ФТИМС

Конструкции вибростолов могут придать движение песка в контейнере не только в вертикальной плоскости, но и в горизонтальной. Также существует конструкция стола с роликами, которая позволяет встраивать его в замкнутую непрерывную транспортную систему формовочно-заливочного отделения. Основными критериями годности песка для формовки являются невысокая запыленность, содержание пылевидной составляющей (размер зерен ? 0,05 мм) не выше определенного процента в общем объеме, а также и его температура - не выше +35?40° С. Применяемые первичный и использованный песок проходят стадию очистки от включений и обеспыливаются в виброситах разработки ФТИМС, конструкция которых простая, и их изготовление не представляет сложности работникам средней квалификации. Для охлаждения песка после высыпания из формы, температура которого может достигать 80-90° С, используют холодильники различных конструкций и принципов охлаждения: в псевдоожиженном слое, встречным увлажненным воздухом, контактом в теплообменнике с водяной рубашкой.

Указанное технологическое оборудования формовочного отделения при ЛГМ процессе подтверждает его несхожесть с технологическим оборудованием для изготовления, упрочнения, заливки, остывания и выбивки форм при других видах литья. Расчет его потребного количества для подготовки песка производится из соотношения объема заливаемой отливки к объему песка в контейнере литейной формы, которое составляют от 1:4 до 1:10 и зависят от размеров, толщины стенок, конфигурации отливки. Существуют контейнеры стандартного ряда и специальные для единичной крупной отливки. Стандартные контейнеры имеют донную разгрузку, что позволяет монтировать разгрузочное (выбивное) оборудование в единую транспортную систему для формовки, заливки, охлаждения, выбивки.

Отсутствие формовочного, стержневого плаца и возможность объединения технологического оборудования в один формовочно-заливочный конвейер позволяет резко сократить необходимые площади при одинаковом объеме производства. Конструкторами института разработаны и внедрены для транспортирования конвееры, ковши-рольганги с приводными и неприводными роликами, поворотные столы с ручными и механизированными приводами, монорельсовые системы различной грузоподъемности и конфигурации, элеваторы, пылеосадители, циклоны, магнитные сепараторы, бункера, силосы и др., что позволяет полностью укомплектовать участок ЛГМ этим отечественным оборудованием. Общие виды формовочно-заливочного отделения (а), подготовки песка (б) и операции заливки форм металлом (в) показаны на рис. 4.

Пыль, возникающая в месте подачи песка на формовку и при выгрузке формы легко удалить местными вытяжками. Перемещение песка по технологическому циклу обычно осуществляут пневмотранспортом всасывающего или нагнетающего типа. Преимущества и недостатки обоих типов известны. По опыту их разработки и применения для ЛГМ процесса можно сказать, что всасывающий тип предпочтительнее, а при небольших объемах используемого песка выгодно использование пневмонасосов с объемом рабочей камеры до 0,5 м3.

Отделение от отливок элементов литниково-питатающих систем в термообрубном отделении при ЛГМ процессе осуществляют так же, как при других видах литья. Компоновка и состав применяемого оборудования проще, т.к. отсутствует  необходимость  удаления стержней из отливок, а слой краски толщиной 0,5-1,0 мм, наносимый на пенополистироловую модель, с отливки отделяется легко. Операции по контролю очистки ремонту, термообработке отливок производится известными способами.

После определения расхода материалов, исходя их программы работы предприятия, рассчитываются складские помещения, их обустройство, состав оборудования и механизмов. При расчете складов для хранения песка необходимо учитывать, что отсев после каждой заливки, не превышает 5%, т.е. песок находится в производственном процессе многократно. Разработано и внедрено в производство оборудование по регенерации песка, но, учитывая стоимость энергоносителей и зарплату работников, выгодно восполнять потери свежим песком, а отсев использовать для других целей. Пылевидную составляющую, удаленную с формовочного песка, обычно используют для приготовления краски, изготовления литейных чаш.

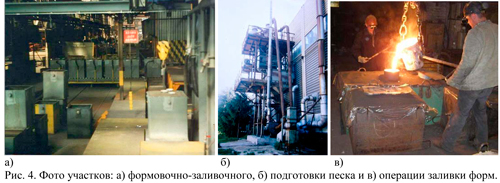

Существенным преимуществом рассматриваемого техпроцесса является то, что с целью экономии отапливаемых производственных площадей все оборудование по технологическому процессу подготовки формовочного песка (хранение, очистка, охлаждение, подача) в большинстве случаев обустраивается на улице у внешней стены цеха (рис. 4 б, а также IX эстакада на рис. 5). Малое количество видов оборудования и его несложность позволяет автоматизировать или механизировать процессы формовки и оборота песка.

Самым большим отличием цеха ЛГМ от других является модельное отделение. Качество модели служит определяющим фактором качества отливки, точности размеров, шероховатости поверхности, выхода годного (может достичь 95-98%). Методы получения пенополистироловых моделей приведены в начале статьи. Основным критерием при выборе модельного оборудования является серийность отливок. Наличие оборудования для вырезки горячей проволокой предпочтительна так как элементы литниково- питающей системы, прибыли в большинстве случаев изготавливают из блочного полистирола. Единичные отливки любых габаритов и конфигураций также выгоднее изготавливать поэлементно из блочного полистирола и склеивать в целую модель. Таким методом на опытном производстве ФТИМС изготавливают корпуса крупногабаритных насосов, станины, элементы литников установок непрерывного литья, различные балки и корпусные детали.  Разумеется, что при этом повторяемость размеров и чистота поверхности разовых отливок несравнимы с отливками, полученными из моделей, сформированных в пресс-формах и спеченных в автоклавах. Для предприятий с выпуском большой номенклатуры отливок малой серийности предпочтительнее изготавливать модели автоклавным способом, а с выпуском крупносерийных отливок - на пресс-автоматах, хотя пресс-формы для них стоят на порядок выше пресс-форм для автоклавного спекания и стоимость автоматов намного выше.

Получение модели методом спекания требует наличия подвспененного полистирола, который затем задувается в пресс-формы задувным устройством эжекторного типа. Подвспенивание гранул первичного полистирола диаметром 0,1-0,3 мм до диаметра 1,0-2,5 мм, производят в подвспенивателях конструкции ФТИМС или на полуавтоматах. Последующая выдержка и просушка производится в бункерах. Оборудование для сушки, стабилизации, хранения, подачи на рабочие места подвспененного полистирола несложно в изготовлении, его конструкторская документация, откорректированная по опыту изготовления и эксплуатации на литейных предприятиях в различных странах, имеется в институте и вместе с документацией на весь литейный участок прилагается к поставляемому заказчику оборудованию.

Все технологическое оборудование для производства пенополистироловых моделей  можно размещать на разных производственных площадках (комнатах), разделив на отдельные технологические операции, но связав их транспортно-складскими. Для экономии площади цеха модельные участки также можно располагать на втором этаже здания, откуда несложно подавать легковесные модели на формовку, что упрощает использование имеющихся производственных площадей существующих литейных цехов для ЛГМ без строительства новых цехов и участков.

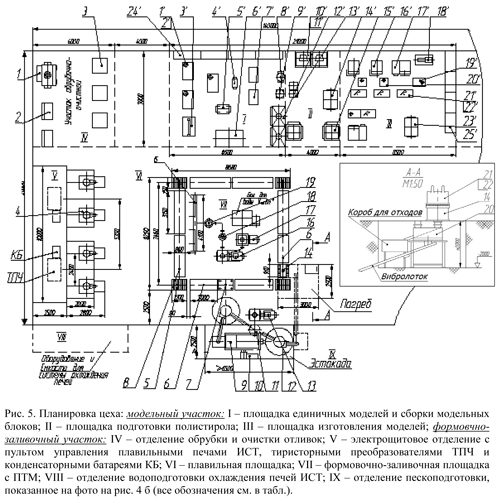

На рис. 5 приведен план размещения технологического оборудования модельного и формовочно-заливочного участков (в табл. указаны его обозначения и характеристики) для получения 1500 т отливок в год как пример реконструкции части действующего литейного цеха с целью выпуска на этих участках в основном деталей центробежных насосов для химической промышленности, а также выполнения единичных заказов на литье из черных и специальных сплавов. Общая площадь цеха, занятая для изготовления моделей и отливок, составляет 510-550 м2, в т.ч.: 1)плавильное отделение с шихтовой площадкой 100 м2; 2) обрубочно-очистное отделение 40-45 м2; 3) формовочно-заливочное отделение 110-120 м2; 4) пескоподготовительное отделение » 30 м2; 5) модельное отделение 150-160 м2.

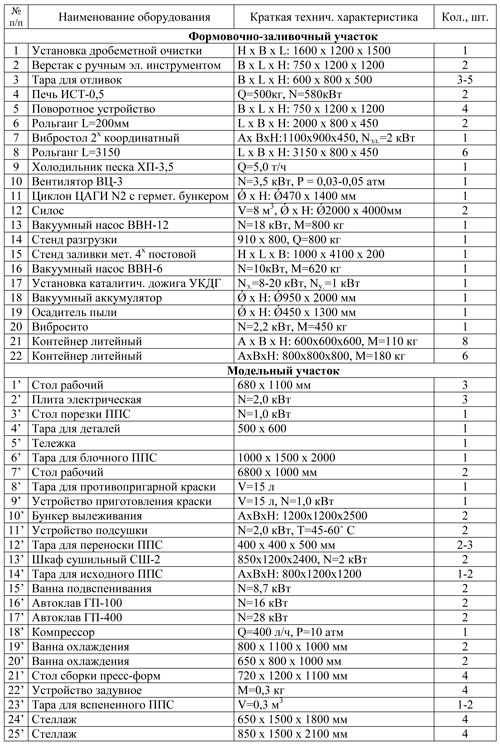

Табл. Перечень технологического оборудования и комплектующих изделий для производства отливок из серого/высокопрочного чугуна, углеродистой/легированной стали, бронзы/латуни, алюминиевых сплавов по газифицируемым моделям в объеме 1500 т/год.

Объем сухого песка, первоначально загружаемого в силосы – 18 м3. Сменная потребность песка для получения 2,8 т годных отливок – около 4 м3. После извлечения отливок и высыпания песка из форм его очищают при безвозвратных потерях в виде пылевидной составляющей 45-60 кг на 1 т отливок или в смену 126-168 кг (0,08-0,11 м3). Общая потеря формовочного материала, отсеянная на сите и осажденная пылеулавливателями, составляет 3-5% от сменной потребности. При выполнении 6 заливок в смену и потерях 4-5% от объема планируемого в смену песка общий отсев составляет менее 0,7 м3, из них 0,6 м3 можно регенерировать и использовать повторно.



Плановое количество работников для основной и вспомогательной служб (ИТР и рабочих) составляет 64 человека и дает выпуск около 23,5 т отливок на 1 работающего в год. Съем с 1 м2 площади составляет не менее 2,5 т отливок в год и зависит в основном от степени механизации, применяемого подъемно-транспортного оборудования и схемы пескооборота. Производство моделей, хотя и является определяющим качество и выход годных отливок, не является критическим параметром для определения цеховых площадей, т.к. его можно разместить на разрозненных площадях, включая второй и выше этажи.

Анализ работы предприятий, где специалистами ФТИМС внедрен ЛГМ процесс, показывает, что расход электроэнергии на 1 т отливок не превышает 2000 кВт, в т.ч. » 35% энергии идет на плавку металла, 25-30% - на получение моделей, оставшееся – на транспортные и др. технологические операции. ЛГМ процесс, на первый взгляд кажущийся простым, на самом деле требует тщательного соблюдения требований технологической инструкции по всей технологической цепочке - от подготовки материалов до получения отливки. Аналогично российским публикациям [3] уверенно можно утверждать: в цехах литья 15-ти наименований сложных отливок автодеталей из стали и алюминиевых сплавов уровень брака литья не превышает 6%. Такие отливки относятся к высокотехнологической продукции углубленной переработки, они вполне могут заместить материально- и энергосырьевую продукцию низкого уровня переработки, которая сегодня преобладает в отечественном экспорте.



Бердыев К.Х., Дорошенко В.С., к.т.н., dorosh@inbox.ru

Литература:

1. Буданов Е. Н. Семь основных мифов и заблуждений относительно литейного производства // Литейное производство. – 2009.-№8. – С. 3.

2. Новости из сайта РАЛ  http://www.ruscastings.ru от 22.09.2009.

3. Рыбаков С. А. Инновационные возможности литья по газифицируемым моделям, состояние и перспективы этого метода в России // Литейщик России. – 2009.-№4.– С. 44-45.







<"
