Универсальное решение для совместимости пультов
Почему радиоприёмник ALUTECH AR-1-500N выбирают для интеграции систем
Представьте: у вас есть пульт AT-4N от ворот Alutech, но нужно управлять ещё и шлагбаумом другого производителя. Именно для таких ситуаций создан универсальный радиоприёмник ALUTECH AR-1-500N. Скажу прямо: это не просто «переходник», а интеллектуальный адаптер, который расширяет возможности вашей автоматики без замены пультов.
Одноканальный приёмник с памятью на 500 устройств, компактный корпус и простая настройка — всё, что нужно для бесшовной интеграции. Впрочем, не всё так просто: чтобы система работала стабильно, важно правильно выбрать место установки и соблюсти порядок программирования. И это нормально.

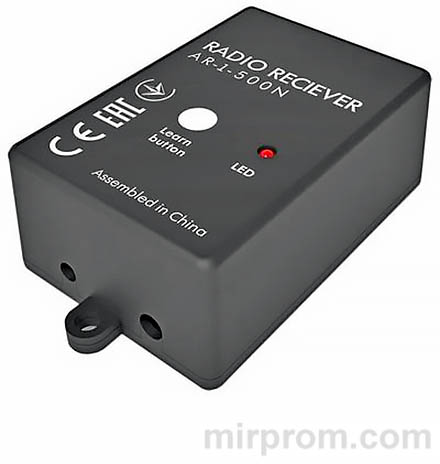

Рис. 1. Внешний вид приёмника ALUTECH AR-1-500N
Технические параметры: ключевые показатели
Сравнение основных характеристик
Что логично: понимание технических деталей помогает подобрать приёмник под конкретную задачу. Ниже — наглядная сводка.
| Параметр | Значение |
|---|---|
| Рабочая частота | 433,92 МГц |
| Напряжение питания | 12–24 В DC/AC |
| Ток потребления | ≤ 18 мА |
| Количество каналов | 1 |
| Нагрузка выхода реле | 0,5 А макс. 24 В DC / 0,25 А макс. 125 В AC |
| Память пультов | до 500 устройств |
| Тип контактов | NO (нормально-открытый) |
| Степень защиты | IP40 |
| Рабочая температура | от −20 °С до +50 °С |
| Габариты | 78×44×25 мм |
| Вес | ≤ 75 г |
Частота 433,92 МГц обеспечивает стабильный приём на расстоянии до 30 метров на открытой местности. Практика показывает: даже при наличии помех сигнал остаётся надёжным. Есть над чем подумать: почему не добавили второй канал? Вероятно, ради простоты и универсальности. И это логично.
Комплектация и подготовка к установке
В стандартный комплект входит:
- ✔️ Радиоприёмник ALUTECH AR-1-500N
- ✔️ Руководство по эксплуатации
- ✔️ Двухсторонний скотч для монтажа
- ✔️ Индивидуальная упаковка
Будем откровенны: комплектация минималистична, но достаточна для старта. ⚠️ Обратите внимание: крепёжные винты в комплект не входят — при монтаже через отверстия корпуса используйте подходящий метиз.
Монтаж приёмника: два способа крепления
Выбор места и фиксация устройства
Рис. 2. Варианты монтажа
Процесс максимально прост. Делайте так:
- → Выберите место установки: вдали от экранирующих поверхностей и источников радиопомех.
- → Обезжирьте поверхность для надёжной фиксации скотча.
- → Приклейте приёмник или закрепите через монтажные отверстия корпуса.
Готово. Точно и надёжно. Кстати, компактные размеры позволяют спрятать устройство в щитке автоматики — эстетично и безопасно.
⚠️ Важно: перед подключением убедитесь, что проводка обесточена. Точно, без компромиссов в безопасности.
Схема подключения к приводу или шлагбауму
Подключение питания и выходного реле
Приёмник работает от 12–24 В постоянного или переменного тока. Подключайте строго по схеме:
- ✔️ 【+ / −】 — питание 12–24 В (полярность не критична для AC)
- ✔️ 【NO / COM】 — нормально-открытый контакт реле для управления приводом
- ✔️ Длина кабеля в комплекте: ≥ 450 мм — достаточно для большинства монтажных схем
Получается, устройство совместимо с большинством контроллеров автоматики. Имеет смысл, правда? Кстати, выходное реле рассчитано на нагрузку до 0,5 А — этого достаточно для управления катушками реле и входными сигналами приводов.
| Контакт | Назначение | Особенности |
|---|---|---|
| + / − | Питание приёмника | 12–24 В DC/AC, потребление ≤ 18 мА |
| NO | Нормально-открытый выход | Замыкается на ~1 сек при получении команды |
| COM | Общий контакт реле | Подключается к управляющему входу привода |
Программирование пультов AT-4/AT-4N: пошагово
Запись и удаление кодов в память приёмника
Процесс сопряжения интуитивен. Делайте так:
| Действие | Индикация LED | Результат |
|---|---|---|
| Нажать кнопку 【LEARN】 на приёмнике | Светится постоянно | Приёмник готов к записи |
| Нажать и отпустить кнопку на пульте | Гаснет | Код принят, ожидание подтверждения |
| Нажать ту же кнопку пульта ещё несколько раз | Мигает | Пульт успешно записан в память |
| Удерживать 【LEARN】 ~8 секунд | Мигает ~8 сек | Все записанные пульты удалены |
Звучит убедительно? Ещё бы. Можно записать до 500 пультов — удобно для объектов с множеством пользователей. В конечном счёте, 2 минуты настройки экономят часы поисков совместимых решений.
★ При повторной записи того же пульта с другой кнопкой — функция кнопки перезаписывается. Это позволяет гибко переназначать команды без полной очистки памяти.
Особенности работы и индикация LED
Как читать сигналы светодиодного индикатора
Светодиод на корпусе — главный источник информации о статусе:
- ✔️ ☀️ Постоянное свечение — режим ожидания записи
- ✔️ ⚡ Мигание — подтверждение записи / стирания
- ✔️ 🔴 Кратковременное срабатывание при приёме команды — сигнал успешно обработан
Точно, без лишних действий. Кстати, яркость LED подобрана так, чтобы индикатор был заметен, но не слепил в темноте.
Совместимость с автоматикой других брендов
Как подключить AR-1-500N к чужому приводу
Универсальность приёмника раскрывается в интеграции:
- → Определите тип управляющего входа на вашем приводе (сухой контакт, потенциал, импульс).
- → Подключите выход реле приёмника (NO/COM) параллельно штатной кнопке или управляющему контакту.
- → Запрограммируйте нужную кнопку пульта AT-4N по инструкции выше.
- → Протестируйте: нажатие кнопки должно вызывать срабатывание привода.
Получается, один пульт управляет разными системами. Это серьёзно, особенно когда нужно упростить эксплуатацию. Знакомо: носить два брелока неудобно? Без проблем — AR-1-500N решает эту задачу.
Условия хранения, транспортировки и утилизации
Как продлить срок службы устройства
Чтобы приёмник служил весь нормативный срок (5 лет), соблюдайте рекомендации:
- ✔️ Храните в упаковке при температуре 0…+25 °С и влажности ≤ 80%
- ✔️ Избегайте попадания прямых солнечных лучей и атмосферных осадков
- ✔️ При транспортировке исключайте удары и перемещения внутри упаковки
- ✔️ Утилизируйте согласно местным нормам — устройство не содержит опасных веществ
Кстати, срок хранения — 3 года с даты изготовления. Выходит, планируйте закупки с учётом этого параметра.
| Условие | Требование | Цель |
|---|---|---|
| Температура хранения | 0…+25 °С | Сохранение характеристик компонентов |
| Влажность | ≤ 80%, без конденсата | Предотвращение коррозии контактов |
| Среда | Без агрессивных примесей | Защита корпуса и электроники |
| Транспортировка | Крытый транспорт, фиксация | Исключение механических повреждений |
Гарантийные обязательства и сервис
Что покрывает гарантия и как получить помощь
Гарантийный срок эксплуатации — 3 года с даты продажи. ⚠️ Гарантия не действует при:
- ⚠️ Нарушении правил эксплуатации, хранения или монтажа
- ⚠️ Самостоятельной переделке устройства неуполномоченными лицами
- ⚠️ Попадании влаги внутрь корпуса
- ⚠️ Воздействии непреодолимой силы (пожар, наводнение и т.п.)
- ⚠️ Отсутствии заполненного руководства с отметкой продавца
Будем откровенны: большинство проблем возникают из-за нарушения базовых правил. Справедливости ради: это касается любой электроники.
Информация о сервисных службах: www.alutech-group.com/feedback/service/
Практические рекомендации по эксплуатации
Советы для стабильной работы системы
Если честно, мелкие нюансы сильно влияют на результат. Вот что стоит запомнить:
- ★ Размещайте приёмник в зоне прямой видимости пульта — это улучшает дальность связи.
- ★ Избегайте установки рядом с мощными источниками помех (трансформаторы, двигатели).
- ★ При программировании держите пульт на расстоянии 1–3 метра от приёмника — так код записывается надёжнее.
- ★ Регулярно проверяйте надёжность клеммных соединений — вибрация может ослабить контакт.
- ★ При замене пульта не забудьте удалить старые коды, чтобы избежать конфликтов.
Знакомо: хочется, чтобы всё работало «само», но техника требует внимания. В конечном счёте, 5 минут профилактики в полгода продлевают жизнь устройству на годы. А что если начать соблюдать правила уже сегодня? Звучит как план. Не всё так просто, но определённо стоит внимания.
В итоге: ALUTECH AR-1-500N — это компактное, надёжное и универсальное решение для интеграции пультов AT-4/AT-4N с автоматикой других производителей. Простая настройка, ёмкая память и гибкость подключения делают его незаменимым при модернизации существующих систем. Однозначно стоит внимания, если вы ищете способ объединить управление без замены пультов.
