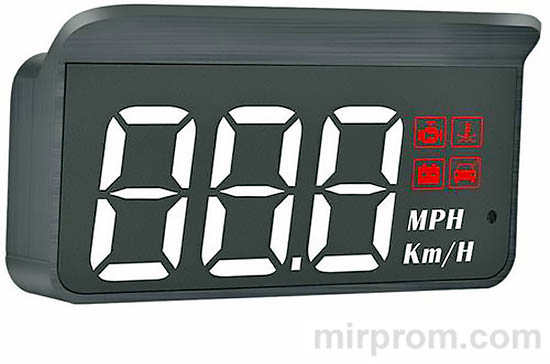

Проекционный дисплей HUD М3 разработан специально для отображения показаний приборов автомобиля в поле зрения водителя. Проекционный дисплей на лобовое стекло Car Head Up Display M3 помогает сделать управление автомобилем более безопасным, поскольку позволяет снизить необходимость отвлекаться от дороги для просмотра информации на приборной панели. Проектор легко устанавливается и подключается к приборной панели автомобиля Преимущества: - Эргономичный корпус и продуманный дизайн, имеет нанопокрытие для уменьшения бликов - Установка в любое удобное для Вас место - Автоматическое включение прибора при запуске двигателя Функции отображения: - Скорость передвижения - Температура двигателя - Напряжение бортовой сети - Пробег за поездку Устройство предназначено для автомобилей, оснащенных диагностическим разъемом OBD-II.
Проектор на лобовое стекло Car Head Up Display M3 Руководство пользователя
Благодарим вас за покупку автомобильного проектора HUD М3.
Данное руководство по эксплуатации содержит информацию о том, как управлять проектором. Перед использованием устройства мы рекомендуем вам ознакомиться с этим руководством, чтобы убедиться в правильности его использования.
В целях повышения производительности продукта содержание данного руководства может быть изменено без предварительного уведомления.
.
Внешний вид и органы управления

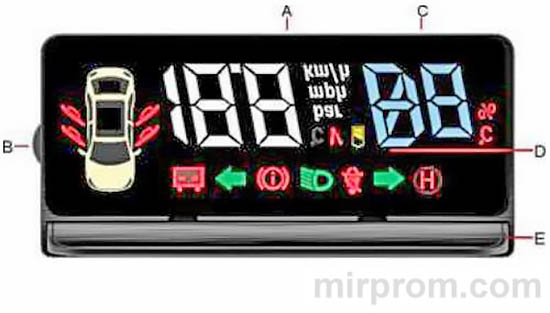

A. Отражатель
B. Кнопка управления колесом
C. Корпус
D. Дисплей
E. Экран
Описание экрана и его функций

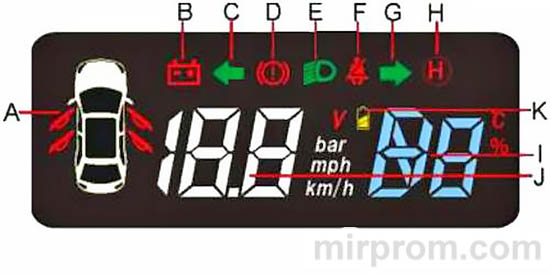

A. Индикатор отрытых дверей;
B. Индикатор разряда аккумулятора;
C. Сигнал левого поворота; D. ручной тормоз;
E. Индикатор ближнего света фар;
F. Индикатор ремня безопасности;
G. Сигнал правого поворота;
H. Индикатор автоматического удержания/торможения;
I. Многофункциональная индикаторная панель 2;
J. Многофункциональная индикаторная панель 1;
K. Индикатор низкого заряда батареи проектора.
1. Область многофункционального дисплея 1: отображение напряжения перед зажиганием, скорости после зажигания, пробега после выключения.
2. Область многофункционального дисплея 2: отображает процент заряда батареи, передачи при переключении скоростей.
Использование кнопки
в обычном режиме:
Нажатие вниз: переключение отображения скорости и напряжения автомобиля
Длительное нажатие клавиши "" вниз"" : поочередное отображение передачи и заряда аккумулятора
Длительное нажатие клавиши "" вверх"" : закрытие (открытие) кузова автомобиля
Короткое нажатие средней кнопки: вход в режим контроля давления в шинах или выход из него
Нажмите и удерживайте среднюю кнопку: войдите в режим настройки:
режим настройки
Нажмите вниз: увеличьте значение
Нажмите вверх: уменьшите значение
Средняя кнопка: Нажмите для подтверждения и удерживайте для выхода из режима настройки
Аварийная сигнализация
1 Сигнал тревоги по напряжению
Когда напряжение батареи становится ниже 11 В, включается звуковой сигнал и индикатор
аварийного напряжения.
2 Аварийный сигнал ручного тормоза
Когда HUD включится и обнаружит, что ручной тормоз не был поставлен, загортися индикатор
аварийного сигнала ручного тормоза.
Когда скорость превышает 5 км/ч, а ручной тормоз не был снят, начинает мигать индикатор аварийной остановки ручного тормоза
3 Индикатор аварийной остановки ремня безопасности
При включении индикатора HUD, а ремень безопасности не пристегнут, всегда горит индикатор
аварийной остановки ремня безопасности. Eсли скорость автомобиля превышает 20 км/ч, а ремень безопасности не пристегнут, начнет мигать индикатор аварийной сигнализации ремня безопасности.
4 Автоматическое торможение
Во время движения включается автоматическое торможение и загорается контрольная лампа торможения (H);
при остановке включается автоматическое торможение и всегда горит контрольная лампа торможения (H).
5 Сигнализация ближнего света фар
При обнаружении включенной лампы ближнего света индикатор
лампы ближнего света будет гореть всегда.
Если яркость окружающего освещения недостаточна, а лампа ближнего света не включена, индикатор лампы ближнего света будет мигать.
6 Сигнализация о превышении скорости
Когда скорость автомобиля превысит 130 км/ч (по умолчанию), раздастся звуковой сигнал (длится 5 секунд) и начнет мигать индикатор скорости автомобиля (единица измерения: км/ч).
Режим настроек
Для перехода в режим настройки нажмите и удерживайте среднюю кнопку колеса прокрутки.
После этого сначала отобразится номер версии для ввода пункта 1 настройки. В это время используйте клавиши вверх и вниз на колесе прокрутки, чтобы ввести другие параметры настройки, или нажмите среднюю кнопку, чтобы ввести значение настройки.
После завершения настройки сначала перейдите к пункту настройки, а затем нажмите и удерживайте среднюю кнопку, не отпуская, чтобы завершить настройку.
1. Выбор модели
Выбор модели должен быть произведен после выбора марки:
[Марка] → (нажмите среднюю кнопку) → [Модель]
2. Коэффициент коррекции скорости (80~120)
Значение по умолчанию равно 100. Пожалуйста, отрегулируйте его в соответствии с фактическим состоянием автомобиля.
3. Настройка сигнализации о превышении скорости (40~190)
Значение по умолчанию - 130. Сигнализация отключена, если установлено значение 0.
4. Настройка регулировки яркости (0~7)
Значение по умолчанию равно 0, что означает автоматическую настройку; 1 - самая темная, а 7 - самая яркая подсветка.
5,6,7. Зарезервированы настройки для датчиков давления в шинах TPMS
Функция, временно не поддерживается.
8. Настройка режима Master/Slave (1~2)
1 - основной режим, 2 - подчиненный режим. Если установлено значение 2, проектор можно использовать вместе с другими продуктами нашей компании.
Процесс установки HUD
Шаг 1: Вставьте специальный разъем в интерфейс автомобиля в выключенном состоянии.
Шаг 2: Подключите устройство HUD и убедитесь, что все функции работают нормально.
Шаг 3: Установите HUD-дисплей в соответствующее положение и приклейте его к приборной панели с помощью скотча 3М.
Шаг 4: Расположите проекцию так, как вам будет удобно считывать показания.
Меры предосторожности
1. Информация, указанная на данном изделии, предназначена только для справки.
2. Кнопкой HUD можно управлять только при остановке автомобиля.
3. Гарантийный срок составляет один год и не распространяется на стихийные бедствия и повреждения, вызванные неправильной эксплуатацией.
4. Запрещается чистить панель с помощью химикатов.
5. Гарантия не распространяется на такие аксессуары, как кабель для обмена данными и светоотражающая пленка.
6. Данное руководство может быть изменено без предварительного уведомления.
7. Соединительный кабель используется только для данного продукта, и наша компания не будет принимать претензии, возникающие в результате использования другого продукта.
Размеры изделия и электрические характеристики
Длина: 118 мм
Ширина: 56 мм
Высота: 13,6 мм
Рабочее напряжение: OBD II 12 В
Максимальный рабочий ток 450 мА
Ток в режиме ожидания 0 Ма
Рабочая температура: -25°С ~ 85°С
Комплект поставки
1. Модуль HUD x1
2. Кабель для передачи данных HUD x1
3. Специальный штекерный провод x1
4. Руководство пользователя x1
5. Скотч 3М x1
6. Отражающая пленка x1
