| Параметры | Ед. изм. | Значение |
|---|---|---|
| Количество шпинделей | шт | 2 |
| Расстояние между шпинделями | мм | 400 |
| Диаметр патрона | мм | Ø165 |
| Число инструментальных мест | шт | 2х8 |
| Конец шпинделя | A2-5 | |
| Диаметр отверстия шпинделя | мм | Ø90 |
| Скорость вращения шпинделя | Об/мин | 50-5000 |
| Мощность привода шпинделя | кВт | 2х11/15 (30 минут) |
| Наибольший диаметр обработки | мм | Ø200 |
| Наибольшая длина обработки | мм | 100 |
| Режим обработки | 1. Две части заготовки обрабатываются по очереди 2. Две части заготовки обрабатываются одновременно |
|
| Перемещение по X | мм | 135 (линейная направляющая) |
| Скорость перемещения по оси X | м/мин | 30 |
| Двигатель оси X | 3.5 кВт, 11 Нм | |
| Перемещение по Z | мм | 170 (направляющая, распределяющая статическое давление) |
| Скорость перемещения по оси Z | м/мин | 30 |
| Двигатель оси Z | 3.5 кВт, 11 Нм | |
| Стабильность позиционирования | мм | X:0.007, Y:0.008 |
| Круглость | мм | 0.003 |
Характеристики портального погрузочно-разгрузочное устройства ЧПУ (доп. комплектация):
| Параметры | Ед. изм. | погрузчик - 1, погрузочный патрон - 2, устройство для поворота на 180° - 1, патрон устройства для поворота на 180° - 2 |
| Наибольший допустимый вес | кг | 2х5 |
| Наибольшие допустимые габариты | мм | Ø200х100 |
| Ось X (влево-вправо) наибольшее перемещение | мм | 2400 |
| Ось Y (вверх-вниз) наибольшее перемещение | мм | 690 |
| Ось Z (взад-вперед) наибольшее перемещение | мм | 145 |
| Угол поворота вращающейся головки | ° | 180 |
Инструментальный магазин (доп. комплектация):
| Число инструментальных мест | Высота стека | Скорость замены инструмента | Скорость подъема | Вес заготовки | Габариты заготовки |
| 14 | 400 | 9 | 450 | 40 | Ø40-ф200 |
Характеристики портального погрузочно-разгрузочное устройства и инструментального магазина даны для справки и могут отличаться в зависимости от используемых заказчиком заготовок.

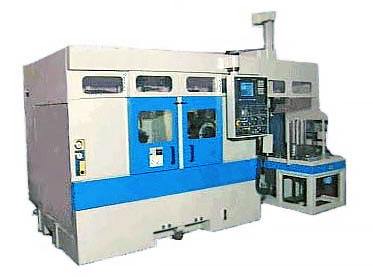

Двухшпиндельный токарный станок с ЧПУ BK202S
Контакты
Технические характеристики
Параллельный двухшпиндельный токарный станок оснащен системой ЧПУ SINUERIK 840D (SIEMENS). Два шпинделя могут использоваться одновременно для обработки двух частей одной заготовки или две разные заготовки могут обрабатываться синхронно. Этот станок оснащен функцией автоматического измерения и автоматической коррекции ошибок. Направляющие выдерживают высокие статические нагрузки и повышают стабильность и точность обработки. Этот токарный станок оснащен манипулятором для захвата и подачи деталей, который позволяет выстроить цепочку из нескольких токарных станков, работающих без обслуживающего персонала.
