Контактная точечная сварка МТР-17053

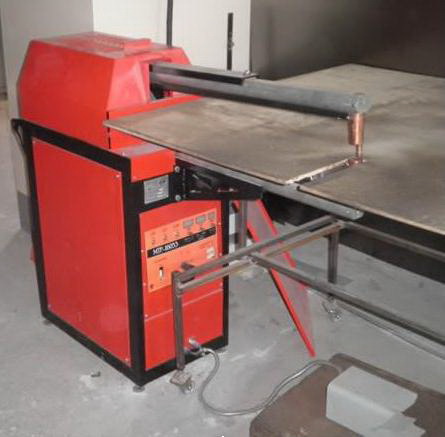

Машина контактной точечной сварки МТР-17053

МТР-17053 — компактная, высокопроизводительная установка для контактной точечной сварки, предназначенная для интенсивной эксплуатации в условиях разнообразного производственного окружения. Она отличается пониженными требованиями к эксплуатационным условиям.

Область применения

Машина предназначена для контактной точечной сварки переменным током листовых материалов из низкоуглеродистой, нержавеющей и оцинкованной стали, алюминия и титановых сплавов, меди и латуни, а также арматурных стержней и кладочных сеток. Установка сертифицирована, ключевые компоненты защищены патентами Российской Федерации.

Технические характеристики

МТР-17053 оснащена микропроцессорным управлением с цифровой индикацией, электромагнитным приводом и встроенной замкнутой системой жидкостного охлаждения электродов. Шланги, подводящие охлаждающую жидкость к электродам, расположены скрытно. Эти конструктивные особенности обеспечивают автономность машины, для функционирования которой требуется только трёхфазная электрическая сеть напряжением 380 В.

Вылет электродов варьируется от 350 до 700 мм, в зависимости от конфигурации. Возможна комплектация устройства системой подачи проволоки, что расширяет его функциональные возможности.

Основные технические характеристики:

• Максимальный вторичный ток: 20 кА;

• Максимальный сварочный ток: 17 кА (при базовом вылете электродов 600 мм);

• Производительность: до 90 операций в минуту;

• Конструкция хоботов и электродов (пальчикового и колпачкового типа) позволяет выполнять широкий спектр сварочных работ;

• Минимальный вылет электродов по запросу: от 350 до 700 мм.

Эксплуатационные условия

МТР-17053 рассчитана на работу в следующих условиях:

• Температура окружающей среды: от -10 до +40 °C;

• Относительная влажность воздуха: до 90% при температуре 25 °C;

• Атмосферное давление: от 60 до 104 кПа (450–780 мм рт. ст.).

Свариваемые материалы

Толщины свариваемых листовых материалов:

• Низкоуглеродистая сталь: 4,5 мм + 4,5 мм;

• Оцинкованная сталь: 1,5 мм + 1,5 мм;

• Нержавеющая сталь: 2,0 мм + 2,0 мм;

• Кадмированная сталь: 1,5 мм + 1,5 мм;

• Титановые сплавы: 1,5 мм + 1,5 мм;

• Алюминиевые сплавы: 1,0 мм + 1,0 мм;

• Медь: 0,5 мм + 0,5 мм;

• Латунь: 0,5 мм + 0,5 мм.

Диаметры свариваемой арматуры (минимальные значения, в одноимпульсном режиме):

• Класс А1, В1: 15 мм + 15 мм;

• Класс А2, В3: 12 мм + 12 мм;

• Оцинкованная арматура: 5 мм + 5 мм.

Габариты: 1100 мм х 380 мм х 1040 мм. Масса: 145 кг.

Принципиальные отличия

МТР-17053 выгодно отличается от аналогичных машин контактной сварки следующими конструктивными и функциональными особенностями:

1. Автономная система жидкостного охлаждения, интегрированная в конструкцию установки.

2. Использование электромагнитного привода.

3. Скрытое расположение системы охлаждения электродов.

4. Специальная конструкция хоботов и электродов.

5. Возможность модификации с пальчиковыми электродами.

6. Применение микроконтроллерного регулятора контактной сварки.
