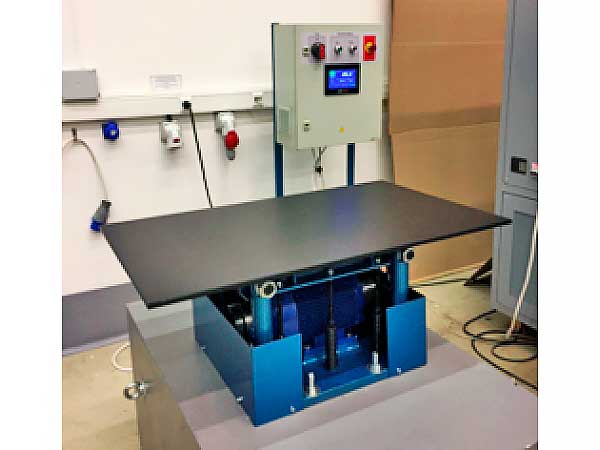

Вибростенд испытательный механический ВИМ-1-25М предназначен для проведения испытаний на вибропрочность и виброустойчивость различных изделий, включая машиностроительные, электронные, радиотехнические и другие, массой до 50 кг при ускорениях до 2g. Номинальная динамическая возбуждающая сила, или "толкающее усилие", на столе вибростенда определяется как произведение массы испытуемого объекта на максимальное виброускорение и выражается формулой F = m * a.
В базовом исполнении вибростенд ВИМ-1-25М способен генерировать номинальную динамическую возбуждающую силу до 1 кН (100 кгс), что позволяет проводить испытания изделий массой до 50 кг на вибрациях с максимальным ускорением до 2g. Конструкция вибростенда является универсальной и допускает внесение изменений в технические параметры оборудования в соответствии с требованиями заказчика.
Вибростенд ВИМ-1-25М может быть адаптирован для проведения испытаний изделий с различной массой и при различных уровнях ускорения. Например, возможно изготовление вибростенда для испытания изделий массой до 20 кг при ускорении до 5g и других комбинаций параметров.
Применение частотно-регулируемого привода (ЧРП) обеспечивает широкие возможности настройки технических характеристик вибростенда ВИМ, позволяя изменять диапазон частот вибрации в соответствии с техническим заданием заказчика. Заказчик может задать необходимый диапазон частот вибрации или фиксированную частоту в пределах от 0,1 до 50 Гц с заданной точностью.
Основные технические особенности вибростенда ВИМ-1-25М включают:
-
Форма колебаний стола: синусоидальная.
-
Направление вынуждающей силы: вертикальное.
-
Режимы работы: ручной, по количеству циклов, СВИП (последовательное увеличение и уменьшение частоты), по таймеру.
-
Контролируемые параметры: частота вибрации, количество отработанных циклов, оставшееся время до завершения испытаний.
-
Амплитуда вибрации задается величиной эксцентриситета приводного кулачка.
Вибростенд ВИМ-1-25М может использоваться для испытаний изделий на транспортную тряску. Управление работой вибростенда осуществляется с пульта управления, а по желанию заказчика возможно подключение к персональному компьютеру или ноутбуку (не входят в базовый комплект поставки).
Опционально вибростенд может быть укомплектован следующими элементами:
-
Комплект эквивалентов нагрузки (массы m и 0,25*m) для проведения аттестации вибростенда в соответствии с ГОСТ 25051.3 "Установки испытательные вибрационные. Методика аттестации".
-
Ноутбук или персональный компьютер для компьютеризированного управления и визуального контроля параметров испытаний.
-
Серводвигатель и шкаф электроаппаратуры с частотно-регулируемым преобразователем, обеспечивающим бесступенчатое регулирование частоты вибрации в диапазоне от 0,1 до 60 Гц.
После выхода с производства вибростенд ВИМ-1-25М проходит первичную аттестацию в органах Госстандарта РФ или в организации, аккредитованной на проведение аттестации испытательного оборудования, используемого в сфере обороны и безопасности.
