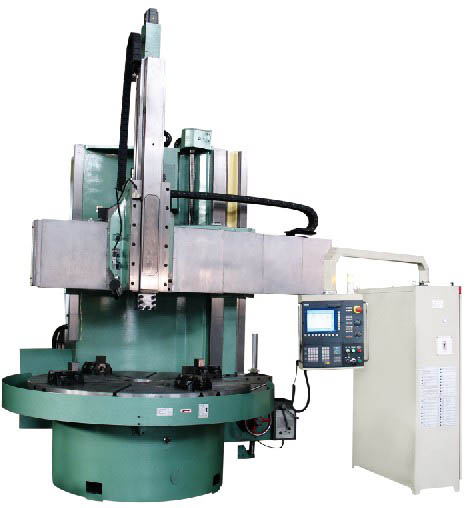

продам универсальный токарно- карусельный станок с ЧПУ из Китая CK5126E

Область применения

Круглошлифовальный станок с числовым программным управлением (ЧПУ) предназначен для высокоточной обработки торцевых, наружных и внутренних поверхностей деталей, включая конусообразные и цилиндрические формы. Обработка осуществляется методом тщательного шлифования. Наружные поверхности деталей могут быть закреплены в патроне или на центрирующем устройстве. При обработке внутренних поверхностей используется только патрон.

Назначение и характеристики

1. Автоматическое шлифование и реализация возвратных движений.

2. Обеспечение возвратного движения шлифовального круга и балансировка после завершения шлифования.

3. Управление: автоматическое, ручное, программное, диагностическое.

4. Технические параметры шлифования: горизонтальная скорость по оси Z, вертикальная скорость по оси X, коэффициент автоматической возвратности, баланс подачи, линейная скорость шлифовального круга.

5. Функция ручного управления техническими параметрами шлифования.

6. Система индикации аварийных ситуаций и самодиагностики.

7. Защита от обратного разрыва и балансировка ошибки винтового хода.

8. Функция хранения данных о перебегах, перегрузках бабки шлифовального круга и превышении скорости.

9. Функция защиты при отключении электропитания.

10. Наличие интерфейса RS232-C и коммуникационных возможностей.

Область применения и принцип работы

Круглошлифовальный станок модели MK14160/WS×6000 с системой программного управления (СПУ) предназначен для обработки наружных, торцевых и конических поверхностей деталей тяжелого типа. Станок имеет двухкорпусную конструкцию: передняя станина служит для установки детали, задняя станина — для установки шлифовального круга. На передней станине расположены передняя и задняя опоры, а также четыре зажимные пластины. Шпиндель передней опоры может поворачиваться. Возможно выполнение шлифования апекса и шлифование с использованием бабки.

Бабка шлифовального круга совершает осевое возвратно-поступательное движение на задней станине. Шпиндель с ЧПУ обеспечивает подачу по оси X. Для шлифования внутренних поверхностей станина шлифовального круга вращается на 180 градусов (ось B с ЧПУ), что позволяет обрабатывать внутренние отверстия. Оси X, Z и B являются направляющими с системой статического давления. Подшипник шлифовального круга обеспечивает динамическое и статическое давление и работает в сочетании с системой регулирования температуры.

Данный станок подходит для шлифования шасси самолетов типа Boeing 737 и Boeing 747, а также расточных штанг основного типа машин. Общая техническая концепция станка направлена на решение внутренних проблем.

Технические параметры

1. Максимальный диаметр вращения: 1600 мм.

2. Максимальная длина обрабатываемой детали: 6000 мм.

3. Диаметр шлифуемой сферы: 100–1000 мм.

4. Диаметр шлифуемого отверстия: 50–300 мм.

5. Максимальная глубина шлифования: 800 мм.

6. Максимальная масса детали: 5 тонн.

7. Диаметр центральной бабки: 450–700 мм.

8. Минимальное разрешение ЧПУ: 0,001 мм.

9. Скорость вертикальной подачи бабки шлифовального круга (ось X): 100–2000 мм/мин.

10. Скорость горизонтального движения бабки шлифовального круга (ось Z): 100–3000 мм/мин.

11. Скорость вращения бабки шлифовального круга (ось B): 0–3 об/мин.

12. Скорость вращения детали: 6–60 об/мин.

13. Стандарт наружного шлифовального круга: 750×75×305 мм.

14. Ход движения апекса задней бабки: 80 мм.

15. Линейная скорость шлифовального круга: 35 м/с.
