Гильотинные ножницы предназначены для раскроя металлических листов как с маркировкой, так и без нее, с использованием задних или боковых упоров. Модель с качающейся балкой обладает следующими преимуществами:
-
Высокая точность перемещения балки.
-
Надежность конструкции и простота обслуживания благодаря меньшему количеству движущихся частей по сравнению с другими типами гильотинных ножниц.
-
Использование роликоподшипников большого размера в шарнирах качающейся балки, что обеспечивает точную регулировку зазора между ножами и исключает необходимость дополнительной корректировки зазора из-за износа.
-
Привод моторных ножниц, установленный на поворотной пластине и передающий крутящий момент через клиноременную передачу на вал редуктора и далее на коленчатый вал.
-
Редуктор, выполненный в виде агрегатного блока и состоящий из двух ступеней.
-
Пневматическое сцепление-тормоз фрикционного типа, многодисковое, расположенное на входном конце вала редуктора.

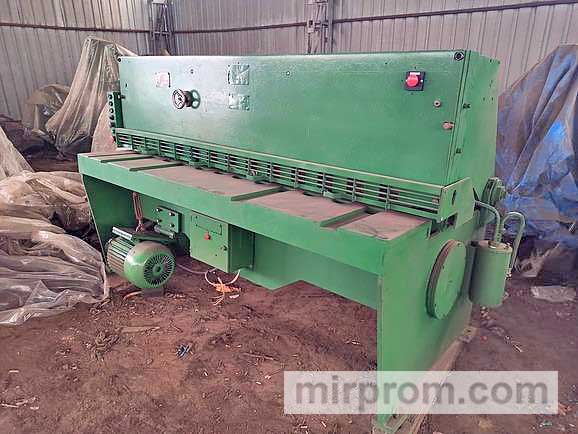

Технические характеристики гильотинных ножниц NK3418G:
-
Максимальная толщина разрезаемого листа при временном сопротивлении (ВР) 50 кг/мм²: 6,3 мм.
-
Максимальная длина разрезаемых листов: 2000 мм.
-
Количество ходов лезвия в минуту: не менее 60.
-
Угол наклона подвижного ножа: от 1° до 30°.
-
Ширина разрезаемого листа на заднем упоре: 700 мм.
-
Количество режущих кромок ножа: 4.
-
Высота стола над уровнем пола: 920 мм.
-
Максимальное усилие резания: 175 кН.
-
Тип тормозной муфты: UV3132.
-
Электродвигатель: 8,5 кВт.
Габаритные размеры и масса ножниц:
-
Размеры (длина х ширина х высота): 2780 х 1600 х 1620 мм.
-
Масса: 4250 кг.
Также существуют и другие типы машин.
Тип станка: гильотина. Тип привода: пневмомеханический.
