Программные переключатели SPAC-801, SPAC 801.01, SPAC 810, SPA-ZC, REF 542plus, БЭМП-1, ТЭМП-250

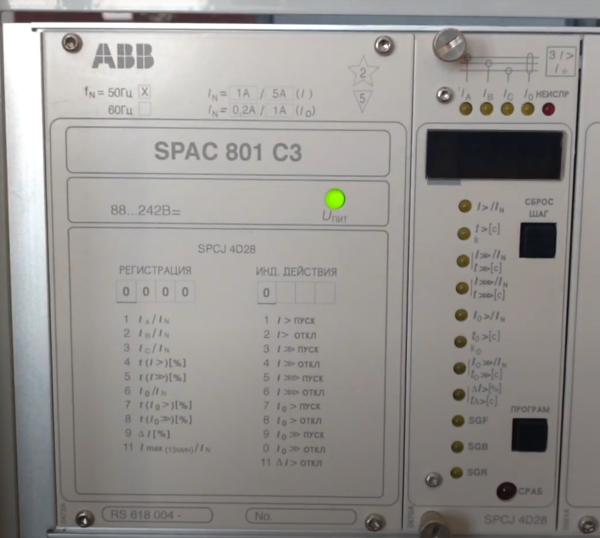

SPAC 801 программные переключатели

Поставляем комплектные устройства защиты и автоматики:

  • SPAC 801.01 - терминал защиты линии
  • SPAC 801.02 – терминал защиты секционного выключателя
  • SPAC 801.03 – терминал защиты вводного выключателя
  • SPAC 802.01 – терминал защиты асинхронного двигателя
  • SPAC 803.01 – терминал защиты синхронного двигателя
  • SPAC 804 – терминал трансформатора напряжения
  • SPAC 805 - терминал защиты линии
  • SPAC 806 – терминал защиты вводного выключателя
  • SPAC 810 – новая серия, предназначенная для замены выпускаемых устройств серии SPAC 800
  • REF 541, REF 543, REF 545 – терминалы для выполнения функций управления, защиты, сигнализации, измерения и мониторинга (контроля) в сетях среднего напряжения
  • REF 542plus – функции защиты, измерения, управления, наблюдения и качества питания интегрированы
  • SPA-ZC 17– преобразователь оптоэлектрический
  • SPA-ZC 100 и SPA-ZC 102 - машина-шлюз
  • SPA-ZC 200 и SPA-ZC 202 - машина-шлюз
  • SPA-ZC 21 - преобразователь
  • SPA-ZC 302 – машина-шлюз
  • SPA-ZC 402 – преобразователь

Программные переключатели SPAC-801, SPAC 801.01, SPAC 810, SPA-ZC, REF 542plus, БЭМП-1, ТЭМП-250

Контакты
Страна
Россия
Город
Чебоксары
Категория объявления
Предложение
Категория оборудования
Материалы и комплектующие
Состояние товара
новое
Наличие товара
в наличии
Стоимость
Не указана
Название организации:
ООО ТД "ЭЛКОНТ"
Aдрес:
428022, ЧР, г.Чебоксары, Складской проезд, д.6, помещение 308
Контактный номер телефона
8 (8352) 40 58 83
E-mail
info@elkont.ru
Ссылка на сайт
www.elkont.ru
№ Тип устройства Станционное исполнение Основные характеристики
1 SPAC 801-01 терминал защиты линии SPAC 801-101 Трехфазная трехступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая. Двухступенчатая токовая ненаправленная защита от замыканий на землю (аналог РТ-40, РТЗ-51), в т.ч. обратнозависимая. Защита несимметричного режима работы нагрузки. Ускорение при включении, УРОВ. Цепи управления выключателем, АПВ, ЧАПВ.
2 SPAC 801-011 терминал защиты линии к трансформатору 10/6 кВ, линии к КТП или ТСН 6/0,4 кВ (до 6,3 МВА) SPAC 801-111 Трехфазная трехступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая. Двухступенчатая токовая ненаправленная защита от замыканий на землю (аналог РТ-40, РТЗ-51), в т.ч. обратнозависимая. Защита от несимметричного режима работы нагрузки. Резервная МТЗ секции 0,4 кВ, цепи отключения секционного и вводного автомата 0,4 кВ. Контроль исправности трансформатора, прием сигнала от газового реле, реле температуры и реле уровня масла. Ускорение при включении, УРОВ. Цепи управления выключателем, АПВ
3 SPAC 801-012 терминал защиты линии к трансформатору 10/6 кВ, линии к КТП или ТСН 6/0,4 кВ (до 6,3 МВА)   Функции аналогичны SPAC 801-011.Трансформатор тока защиты от замыканий на землю выполнен на номинальные токи 1А и 5А.
4 SPAC 801-013 терминал защиты линии для сетей с резонансно-заземленной нейтралью SPAC 801-113 Трехфазная трехступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая. Токовая ненаправленная защита от замыканий на землю (аналог УСЗ-3M). Защита несимметричного режима работы нагрузки. Ускорение при включении, УРОВ. Цепи управления выключателем, АПВ, ЧАПВ.
5 SPAC 801-014 терминал защиты линии к трансформатору 10/6 кВ, линии к КТП или ТСН 6/0,4 кВ (до 6,3 МВА) SPAC 801-114 Трехфазная трехступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая. Токовая ненаправленная защита от замыканий на землю (аналог УСЗ-3M). Защита от несимметричного режима работы нагрузки. Резервная МТЗ секции 0,4 кВ, цепи отключения секционного и вводного автомата 0,4 кВ. Контроль исправности трансформатора, прием сигнала от газового реле, реле температуры и реле уровня масла. Ускорение при включении, УРОВ. Цепи управления выключателем, АПВ
6 SPAC 801-115 терминал защиты ТСН 6/0,4 кВ   Двухступенчатая (в т. ч. с торможением) дифференциальная защита. Встроенный осциллограф. Трехфазная трехступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая. Токовая ненаправленная защита от замыканий на землю (аналог РТ-40, РТЗ-51). Защита от несимметричного режима работы нагрузки. Резервная МТЗ секции 0,4 кВ, цепи отключения секционного и вводного автомата 0,4 кВ. Контроль исправности трансформатора, прием сигнала от газового реле, реле температуры и реле уровня масла. Ускорение при включении, УРОВ. Цепи управления выключателем, АПВ
7 SPAC 801-02 терминал защиты секционного выключателя SPAC 801-102 Трехфазная трехступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая. Защита несимметричного режима работы нагрузки. Ускорение при включении, УРОВ, АВР, логическая защита шин. Цепи управления выключателем
8 SPAC 801-021 терминал защиты секционного выключателя SPAC 801-121 Функции аналогичны SPAC 801-02 Включен модуль осциллографа SPCR 8C27
9 SPAC 801-03 терминал защиты вводного выключателя SPAC 801-103 Трехфазная трехступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая. Двухступенчатая токовая ненаправленная защита от замыканий на землю (аналог РТ-40, РТЗ-51), в т.ч. обратнозависимая. Защита от несимметричного режима работы нагрузки. Ускорение при включении, УРОВ, логическая защита шин. Цепи управления выключателем, АПВ
10 SPAC 801-031 терминал защиты вводного выключателя по заказу Функции аналогичны SPAC 801-03 Включен модуль осциллографа SPCR 8C27
11 SPAC 801-032 терминал защиты вводного выключателя по заказу Функции аналогичны SPAC 801-03, только исключены цепи защиты от замыканий на землю.
12 SPAC 801-033 терминал защиты вводного выключателя SPAC 801-133 Функции аналогичны SPAC 801-03, только исключены цепи защиты от замыканий на землю.Включен модуль осциллографа SPCR 8C27
13 SPAC 802-01 терминал защиты асинхронного двигателя ( до 5 МВт) SPAC 802-101 Защита от перегрузки, защита пусковых режимов, отсечка, защита от замыканий на землю (аналог РТ-40, РТЗ51), защита несимметричного режима, УРОВ, цепи логической защиты шин. Цепи управления выключателем.
14 SPAC 802-02 терминал защиты асинхронного двигателя ( до 5 МВт)   Защита от перегрузки, защита пусковых режимов, отсечка, двухфазная двухступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая, двухступенчатая токовая направленная защита от замыканий на землю (аналог ЗЗП-1), в т.ч. обратнозависимая, защита несимметричного режима, УРОВ, цепи логической защиты шин. Цепи управления выключателем.
15 SPAC 802-03 терминал защиты асинхронного двигателя ( до 5 МВт) SPAC 802-103 Функции аналогичны SPAC 802-01. Включен модуль осциллографа SPCR 8C27
16 SPAC 802-104 терминал защиты двухскоростного асинхронного двигателя (используется совместно с устройством SPAM 150)   Защита от перегрузки, защита пусковых режимов, отсечка, защита от замыканий на землю (аналог РТ-40, РТЗ51), защита несимметричного режима, УРОВ, цепи логической защиты шин. Цепи управления выключателями 1-й и 2-й скорости. Функции защиты 1-й скорости, управления и автоматики обеих скоростей обеспечивает терминал SPAC 802.104. Функции защит 2-й скорости выполняет реле SPAM 150, устанавливаемое соответственно в ячейке выключателя 2-й скорости.
17 SPAC 803-01 терминал защиты мощного синхронного и асинхронного двигателя (более 5 МВт) SPAC 803-101 Двухступенчатая (в т. ч. с торможением) дифференциальная защита. Встроенный осциллограф. Защита от перегрузки, защита асинхронного хода, защита пусковых режимов, отсечка, защита от замыканий на землю (аналог РТ-40, РТЗ-51), защита несимметричного режима, УРОВ, цепи логической защиты шин. Цепи управления выключателем.
18 SPAC 803-02 терминал защиты синхронного двигателя (до 5 МВт) по заказу Защита от перегрузки, защита асинхронного хода, защита пусковых режимов, отсечка, защита от замыканий на землю (аналог РТ-40, РТЗ-51), защита несимметричного режима, УРОВ, цепи логической защиты шин. Цепи управления выключателем.
19 SPAC 803-103 терминал защиты генератора   Двухступенчатая (в т. ч. с торможением) дифференциальная защита. Встроенный осциллограф. Защита от перегрузки, МТЗ, МТЗ секционного выключателя, отсечка, защита от замыканий на землю (аналог РТ-40, РТЗ-51), защита несимметричного режима, УРОВ, цепи логической защиты шин. Цепи управления выключателем.
20 SPAC 804 терминал трансформатора напряжения секции 6-10 кВ   Двухступенчатая защита минимального напряжения. Цепи пуска АВР, цепи контроля исправности ТН. Двухступенчатая защита от замыканий на землю (вторая ступень с действием на отключение).
21 SPAC 805 терминал защиты линии   Двухфазная двухступенчатая ненаправленная токовая защита от междуфазных замыканий, в т.ч. обратнозависимая. Двухступенчатая токовая направленная защита от замыканий на землю (аналог ЗЗП-1), в т.ч. обратнозависимая. Ускорение при включении, УРОВ. Цепи управления выключателем, двукратное АПВ.
22 SPAC 806 терминал защиты вводного выключателя   Защита ввода -двухфазная трехступенчатая направленная токовая защита от междуфазных замыканий, в том числе обратнозависимая, ускорение при включении, УРОВ, цепи логической защиты шин. Цепи управления выключателем, АПВ.Осциллограф -по заказу. Применяется на п/с с двигательной нагрузкой, с перетоками мощности.

Назначение:

Интегрированные устройства защиты, управления и автоматизации распределительных сетей серии SPAC 800 (терминалы) выполнены на основе микропроцессорных элементов и предназначены для защиты и автоматизации соединений комплектных распределительных устройств (CRU). Терминалы выполняют функции локального или дистанционного управления, защиты, автоматизации, измерения, сигнализации, а также необходимые блокировки.

Фидерные терминалы - это интерфейсные устройства нижнего уровня для построения системы управления энергообъектами (АСУ ТП).

Терминалы совместимы с интегрированной системой защиты и управления концерна ABB.

Приложение:

Клеммы используются во вторичных коммутационных цепях для использования в качестве первичной и резервной защиты энергообъектов напряжением 6 (10) кВ. Они используются для защиты и автоматизации кабельных и воздушных линий, трансформаторов малой и средней мощности, синхронных и асинхронных двигателей различной мощности, реакторов и других соединений.

Один терминал заменяет большое количество электрических устройств (измерительные, сигнальные, выходные и другие электромеханические реле).

Области применения:

  • Электростанции и подстанции;
  • промышленные предприятия;
  • предприятия нефтегазового комплекса;
  • коммунальные услуги и т.д.

Объекты применения:

  • комплектные трансформаторные подстанции;
  • Ячейки распределительных устройств 6 (10) кВ (включая модернизированные);
  • Камеры КСО 6 (10) кВ;
  • распределительное устройство;
  • комплектные низковольтные устройства и т.д.

Функции управления и автоматизации:

  • Оперативное включение и выключение коммутатора с помощью внешних ключей;
  • Отключение выключателя от устройств автоматизации, автоматической разгрузки частоты (AFR) и внешних защит;
  • Двойная автоматическая реактивация (APV) или APV после действия ACR;
  • Подсчет количества попыток APV;
  • Блокирование действия защит, в том числе от внешнего источника напряжения;
  • Контроль готовности цепей управления переключателями;
  • Контроль состояния автоматического питания цепей управления и защиты;
  • Блокировка от повторного включения выключателя;
  • Автоматическое ускорение второй ступени МТЗ при включении переключателя;
  • Устройство резервного копирования при сбое переключателя (URS);
  • Защита логической шины с блокировкой защиты подключения;
  • Автоматическое включение резервирования (AVR), включая контроль напряжения на входящей шине;
  • Блокировка включения питания при перегреве двигателя;
  • Контроль исправности цепей напряжения секций, положения тележки и устройств.

Индикация и регистрация:

  • Терминалы отображают текущие и аварийные значения токов, уставок и срабатывающих каналов на цифровом дисплее и индикаторах;
  • Параметры последних пяти аварийных событий сохраняются в памяти, позволяя анализировать и оценивать ущерб, а также учитывать ресурс оборудования;
  • Клеммы сохраняют сигналы тревоги при выключении питания.

Основные преимущества:

  • Универсальность;
  • Локальное и дистанционное управление;
  • Возможность интеграции в систему управления высшего уровня;
  • Прием сигналов от внешних средств защиты с последующим отключением;
  • Контроль готовности цепей управления переключателями;
  • Регистрация параметров аварийного события;
  • Гибкая программируемая логика с действием на сигнал или выключение;
  • Цифровой дисплей для отображения параметров;
  • Последовательный интерфейс связи для передачи данных о событиях, уставках и состоянии оборудования;
  • Высокая надежность, обеспечиваемая системой самоконтроля;
  • Устойчивость к электрическим помехам в соответствии со стандартом IEC 255;
  • Низкое потребление тока и рабочие силовые цепи.
Купить Программные переключатели SPAC-801, SPAC 801.01, SPAC 810, SPA-ZC, REF 542plus, БЭМП-1, ТЭМП-250 цена указана на сайте
