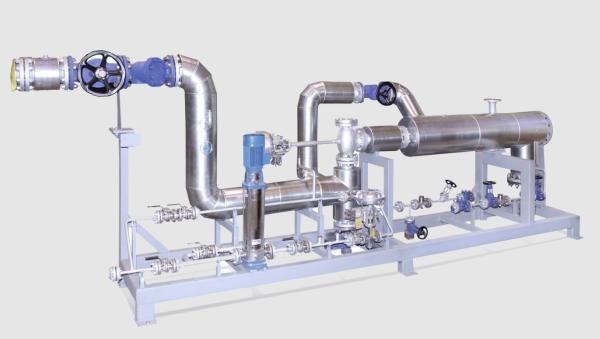

Редукционно-охладительные установки РОУ, Охладительные установки ОУ,
Контакты
Технические характеристики
Основные характеристики редукционно-охладительных установок приведены в таблице.
Технические характеристики редукционно-охладительных установок
| G | Параметры острого пара | Параметры редуцированного и охлажденного пара | Pв при Тв = 104°С | |||
| P1 | Т 1 | P2 | Т2 | |||
| РОУ-2.5 | 1.6 | 350 | 0.6 | 190 | 1.5…3.0 | |
| 1.4 | 300 | 0.3 | 160 | 1.2…1.3 | ||
| РОУ-4.0 | 0.6 | 350 | 0.3 | 136 | 1.7…1.8 (Тв=60ОС) | |
| РОУ-5 | 1.4 | 300 | 0.3 | 160 | 1.0…1.2 | |
| 0.6 | 190 | 1.0…1.5 | ||||
| 1.6 | 350 | 0.3 | 160 | 1.0…1.3 | ||
| 0.6 | 190 | 1.3…1.5 | ||||
| РОУ-10 | 0.7 | 300 | 0.3 | 160 | 1.3…2.0 | |
| 1.4 | 300 | 0.3 | 160 | 0.9…1.9 | ||
| 0.6 | 190 | 1.4…2.0 | ||||
| 1.6 | 350 | 0.3 | 160 | 1.2…2.0 | ||
| 0.6 | 190 | 1.7…2.8 | ||||
| 2.3 | 380 | 0.3 | 160 | 1.5…3.0 | ||
| 0.6 | 190 | 1.6…2.6 | ||||
| 3.35 | 350 | 1.4 | 200 | 1.6…2.0 (Тв=90ОС) | ||
| 4.0 | 450 | 0.3 | 160 | 1.7…3.6 | ||
| 0.6 | 190 | 1.7…3.6 | ||||
| 440 | 1.1 | 200 | 1.5…2.0 | |||
| РОУ-13 | 1.2 | 320 | 0.6 | 160 | 0.9…1.0 (Тв=90ОС) | |
| РОУ-20 | 0.7 | 300 | 0.3 | 160 | 1.2…1.7 | |
| 1.4 | 300 | 0.3 | 160 | 1.2…4.0 | ||
| 0.6 | 190 | 1.2…2.0 | ||||
| 1.6 | 350 | 0.3 | 160 | 1.3…3.3 | ||
| 0.6 | 190 | 1.7…2.7 | ||||
При выборе РОУ необходимо знать наиболее важные параметры.
РОУ делятся на два типа, подробнее о которых написано ниже.
Высокоскоростные редукционные холодильные установки (BROU) используются во время пуска или приостановки энергоблоков, при повышении или резком снижении давления острого пара, а также при снижении нагрузки турбогенератора, для выпуска острого пара. Кроме того, они используются для снижения нагрузки на турбину, для приостановки блока, а также в качестве резерва турбин с противодавлением и резерва отбора пара турбины.
Снижение давления пара, а также температуры пара в соответствии с заявленными параметрами, необходимыми для правильной работы оборудования, является основной целью редукционных холодильных установок.
В элементную базу редукционно охладительных установок входит:
- — Узел шумоглушителя с дроссельной решеткой.
- — Узел шумоглушителя с дроссельно-охладительной решеткой.
- — Регулирующий клапан для воды.
- — Вентиль игольчатый.
- — Регулирующий клапан (пар)
- — Паровая задвижка (вентиль).
- — Вентиль запорный для воды.
- — Импульсно-предохранительное устройство.
Принцип работы РОУ
Процедура охлаждения паром проходит в несколько этапов: на первом этапе горячий пар поступает через запорный клапан в регулирующий клапан, откуда затем подается в дроссельную охлаждающую решетку, и уже там, благодаря впрыску воды, происходит дальнейшее испарение влаги через специально разработанные сопла, что, соответственно, приводит к снижению температуры пара.
Для корректной работы оборудования используется сразу несколько систем - электронный регулятор в паре с игольчатым клапаном ручного привода, который контролирует температуру утилизируемого пара, и запорно-регулирующие клапаны, отвечающие за подачу воды.
Установка рекуперативного охлаждения может работать со значительным шумом в случае значительных колебаний пара. Для его уменьшения используется глушитель с охлаждением дроссельной заслонки и дроссельные решетки, которые не являются обязательными элементами в ROE. Блок управления также оснащен импульсным предохранительным устройством.
Охладительные установки. Предназначение
Охладительные установки предназначены для понижения градуса пара.
Редукционные установки. Предназначение
Редукционные установки предназначены для снижения давления пара.
