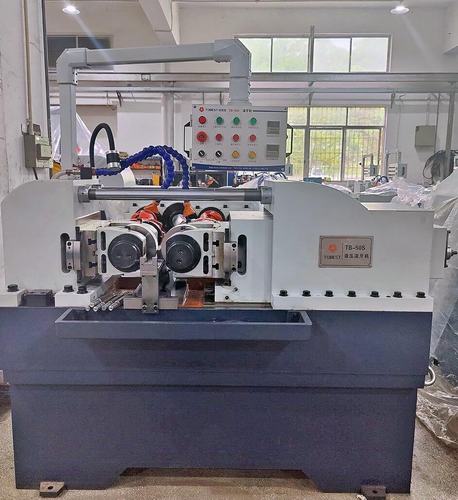

Резьбонакатные станки представляют собой высокотехнологичное оборудование, предназначенное для нарезания различных типов наружных резьб и создания винтовых поверхностей на заготовках из стали, сплавов и цветных металлов.
Процесс нарезки резьбы осуществляется с использованием специальных вращающихся резьбонакатных роликов, которые деформируют заготовку методом холодного накатывания. Это позволяет получать детали с высокой механической и усталостной прочностью рабочей поверхности при относительно низкой стоимости производства.
Резьбонакатные станки также применяются для изготовления шлицевых, зубчатых и червячных профилей, что расширяет их функциональные возможности.
Основные преимущества профиле- и резьбонакатных станков включают высокую скорость выполнения операций, простоту использования и минимальный износ инструмента, что повышает эффективность производственного процесса.
Технические характеристики станка включают:
-
Диаметр свернутой резьбы: от φ5 до φ55 мм.
-
Диапазон прокатываемого шага резьбы: от 0.8 до 8.0 мм.
-
Длина прокатываемой резьбы: определяется типом подачи (in feed или thru feed).
-
Скорость вращения шпинделя: 16/25/40/63 об/мин (регулируемая).
-
Наружный диаметр прокатного штампа: от φ145 до φ235 мм.
-
Внутренний диаметр прокатной головки (шпоночный паз): φ75 мм.
-
Толщина прокатного штампа: 160 мм.
-
Межосевое расстояние между шпинделями штампа: от 140 до 320 мм.
-
Мощность двигателя машины: 7.5 кВт.
-
Мощность гидравлического двигателя: 1.5 кВт.
-
Максимальное давление качения: 25 тонн.
-
Напряжение питания: 380 В.
-
Вес станка (эталонный): 3700 кг.
-
Размеры упаковки (Д Ш В): 1950 2100 1500 мм.
-
Размеры станка (Д Ш В): 1850 1910 1380 мм.
