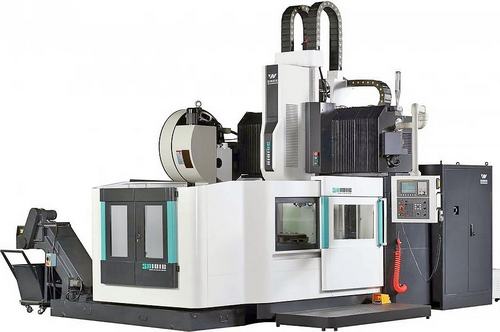

Портальный обрабатывающий центр SP-1325 спроектирован с учетом традиционных требований к конструкции высокой жесткости. Он обладает симметричной структурой и высокой виброустойчивостью, что достигается за счет использования передовой концепции динамической жесткости и оптимизации подвижных деталей.
Основные несущие элементы оборудования изготовлены из высококачественного серого чугуна. Все компоненты прошли оптимизацию и проверку методом конечных элементов (МКЭ), а также дополнительную процедуру снятия остаточных напряжений для обеспечения необходимой жесткости и прочности. Усиление всех элементов конструкции дополнительными ребрами жесткости снижает вибрацию, минимизирует тепловое расширение и предотвращает деформацию при интенсивных режимах обработки.
Шпиндельный узел
В базовой конфигурации обрабатывающий центр оснащен шпинделем с ременным приводом. В качестве опции доступна система, обеспечивающая высокий крутящий момент на шпинделе, или система с прямым приводом для обработки на высоких скоростях, в зависимости от специфики технологического процесса.
Конструктивные решения с увеличенной площадью поперечного сечения повышают жесткость всего шпиндельного узла. Толщина шпиндельной бабки составляет 345 мм.
Система осевых перемещений
Перемещения по осям осуществляются посредством сервоприводов, которые через редуктор и муфту соединены с шариково-винтовой парой (ШВП). Это позволяет максимально использовать потенциал двигателя, что способствует повышению точности и эффективности работы оборудования. ШВП класса С3 с двойными гайками обеспечивает высокую точность и длительный срок службы.
