Техническое описание оборудования для производства армированной колючей ленты «Егоза»

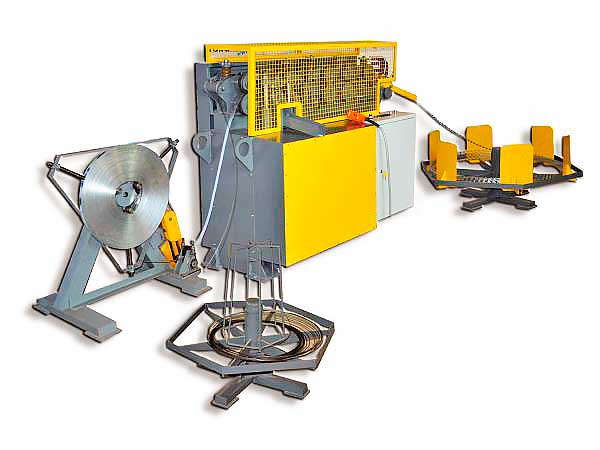

Производительность и основные характеристики станка AKL-300:
Производительность станка составляет 10,8 погонных метров армированной колючей ленты (АКЛ) в минуту. Для полноценного функционирования автоматической линии достаточно одного оператора. Готовая продукция автоматически наматывается на приемную карусель.
Диаметры бухт:
Диаметр получаемых бухт варьируется от 500 мм до 1200 мм. Смена диаметра осуществляется в течение не более 5 минут путем перемещения лепестков карусели относительно центра.
Остановка станка:
По достижении заданного количества метров станок автоматически останавливается. Оператор должен зафиксировать витки АКЛ в 3 или 5 точках в зависимости от диаметра и требований заказчика. Скрепление витков осуществляется вручную с использованием специальных клещей или пневматического скобообжимного инструмента.
Требования к производственному помещению:
Для организации полного производственного цикла по изготовлению АКЛ «Егоза» необходимо помещение площадью около 50 м². В данном помещении размещаются станок, сырье и склад готовой продукции. Также необходим небольшой стол-верстак для изготовления кронштейнов, необходимых для монтажа спирального ограждения.
Электропотребление:
Оборудование характеризуется низким потреблением электроэнергии, что позволяет организовать производственные процессы даже в условиях гаража. Единственным требованием является наличие трехфазной сети напряжением 380 В.
Гарантия:
На оборудование предоставляется гарантия сроком 12 месяцев.
Технические характеристики станка AKL-300:
-
Режим работы: автоматический.
-
Производительность: 330 условных ходов в минуту, выход обжатой ленты от 3 м/мин в режиме заправки ленты до 10 м/мин в рабочем режиме.
-
Ширина АКЛ на выходе: 12 мм.
-
Электропитание: 380 В.
-
Установленная мощность: не более 6 кВт.
Механизм подачи оцинкованной полосы:
-
Параметры оцинкованной ленты: ширина 20 мм, толщина 0,4-0,55 мм, изготовлена из стали по ГОСТ 14637 и оцинкована по ГОСТ Р 52246-2004 или с полимерным покрытием по ГОСТ Р 52146-2003.
-
Максимальный диаметр бухты: до 1200 мм.
Механизм размотки проволоки:
-
Проволока: Ф2,5 мм.
-
Допустимые стандарты проволоки: ГОСТ 9389-75, ГОСТ 3272-74, ГОСТ 7372-79.
-
Максимальный диаметр бухты: до 1200 мм.
-
Высота бухты: до 400 мм.
-
Вес бухты: до 200 кг.
Узел намотки готовой армированной ленты с автоматической укладкой (без скобообжимного механизма):
-
Работа: в автоматическом режиме.
-
Укладка готовой продукции: в приемную карусель.
-
Возможность замены барабана: на металлический, диаметр барабана от 500 до 1200 мм, в комплект не входит.
Документация и обучение:
В комплект поставки входит вся необходимая техническая документация и сертификаты: технический паспорт оборудования, гарантийный сертификат, сертификат соответствия ГОСТ Р, а также бухгалтерские документы.
Обучение представителей заказчика проводится на производстве исполнителя и включает двухдневное обучение для до трех представителей. Транспортные расходы, а также расходы на проживание и питание оплачивает заказчик.
