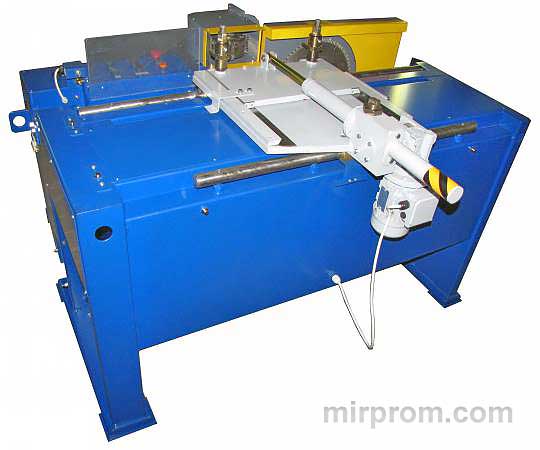

Станок для изготовления пазовых клиньев

1. Размеры заготовки, мм

1.1. Длина, мм

450

1.2. Ширина макс., мм

280

1.3. Толщина, мм

50

2. Фреза

2.1. Диаметр, мм

125

2.2. Частота вращения, об/мин

2850

2.3. Привод фрезы

2.3.1. Электродвигатель, тип

АИР 100 S2УЗ

2.3.2. Мощность, кВт

4

2.3.3. Частота вращения, об/мин

2850

2.3.4. Напряжение, В

380

2.3.5. Ток

переменный

3. Пила, тип

дисковая строгальная
твердосплавная ∅ 350

3.1. Привод пилы

3.1.1. Электродвигатель, тип

АИР 100S2УЗ

3.1.2. Мощность, кВт

4

3.1.3. Частота вращения, об/мин

2850

3.1.4. Напряжение, В

380

3.1.5. Ток

переменный

4. Привод продольного суппорта

цепная передача

4.1. Редуктор, тип

РС50/РС40

4.1.1. Передаточное отношение

20/10

4.2. Электродвигатель, тип

SITI 63В-4

4.2.1. Мощность, кВт

0,18

4.2.2. Частота вращения, об/мин

1310

4.2.3. Напряжение, В

220

4.2.4. Ток

переменный

4.3. Преобразователь частоты, тип

V1000 VZABOP2BAA

4.3.1. Мощность, кВт

0,25

4.3.2. Выходная частота, Гц

50, 80

4.3.3. Выходное напряжение, В

220

5. Привод поперечного суппорта

реечная передача

5.1. Редуктор, тип/передаточное отношение

ХС040/100

5.2. Электродвигатель, тип

N63В4

5.2.1. Мощность, кВт

0,18

5.2.2. Частота вращения, об/мин

1380

5.2.3. Напряжение, В

380

5.2.4. Ток

переменный

6. Габаритные размеры станка (ДхШхВ) / масса, мм / кг

1630 х 1350 х 1080 / 400

7. Напряжение питания станка (50Гц), В

380

8. Установочная мощность, кВт

8,36
