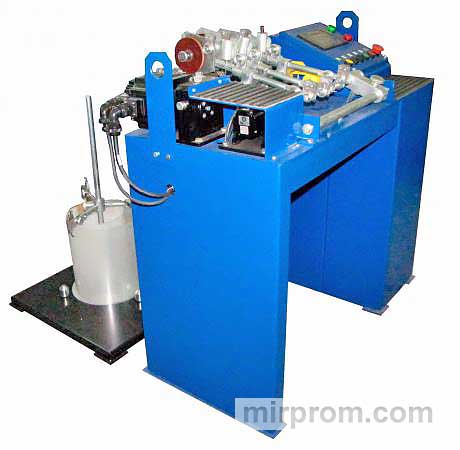

Станок предназначен для обычной намотки катушек на жесткие квадратные и круглые рамы.
Конструкция станка позволяет наматывать катушки одновременно на три рамы. Станок имеет регулировку шага намотки и автоматическую остановку шпинделя после намотки заданного числа витков.
Артикул: 04.02.35
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры Вашего технического задания могут измениться
| Производитель | Собственное производство |
Станок для рядовой намотки катушек на жестких каркасах
Контакты
Технические характеристики
|
1. Напряжение питания, В |
380, 50Гц |
|
2. Номинальная потребляемая мощность, Вт |
800 |
|
3. Диаметры наматываемых проводов, мм |
0,05…0,75 |
|
4. Скорость вращения шпинделя, об/мин |
0…3000 |
|
5. Диаметр наматываемой катушки, мм |
100 max |
|
6. Ход каретки раскладчика, мм |
150 max |
|
7. Дискретность счета витков |
1 |
|
8. Привод шпинделя |
|
|
8.1. Серводвигатель, тип |
SGMAH-02AAA61D-OY |
|
8.1.1. Мощность, Вт |
200 |
|
8.1.2. Частота вращения, об/мин |
3000 |
|
8.2. Сервопривод, тип |
SGDH-02AE-OY |
|
8.2.1. Мощность, Вт |
200 |
|
8.2.2. Выходное напряжение, В |
230 |
|
9. Привод раскладчика |
|
|
9.1. Серводвигатель, тип |
SGMGH-05DCA6F-OY |
|
9.1.1. Мощность, Вт |
450 |
|
9.1.2. Частота вращения, об/мин |
1500 |
|
9.2. Сервопривод, тип |
SGDH-05DE-OY |
|
9.2.1. Мощность, Вт |
500 |
|
9.2.2. Выходное напряжение, В |
480 |
|
10. Габаритные размеры станка (ДхШхВ) / масса, мм / кг |
1100 х 650 х 1000 / 170 |
|
11. Габаритные размеры стойки (ДхШхВ) / масса, мм / кг |
590 х 560 х 750 / 10 |
