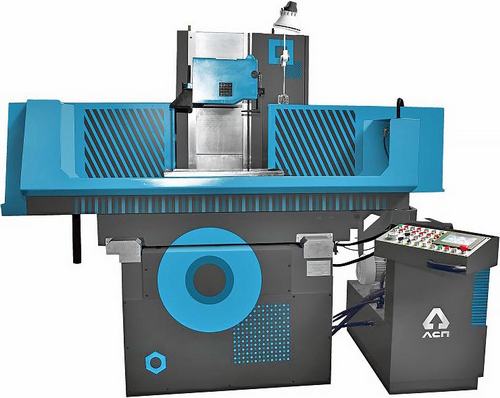

Плоскошлифовальный станок модели ЛШ630ВФ2 с крестовым столом и горизонтальным шпинделем предназначен для обработки плоских поверхностей заготовок из материалов, применяемых в машиностроительной отрасли. Шлифование осуществляется как периферией, так и торцом шлифовального круга.
Класс точности станка соответствует категории В по ГОСТ 8-82. Климатическое исполнение соответствует категории УХЛ4 по ГОСТ 15150, что позволяет использовать оборудование в условиях умеренного климата. Категория размещения — 4.1.
Система программного управления станка построена на базе программируемого логического контроллера (ПЛК) фирмы «Delta Electronics» и включает сенсорную панель оператора, сервоприводы поперечной и вертикальной подач.
Кинематическая схема станка предусматривает следующие виды перемещений:
-
Продольное автоматическое бесступенчатое регулирование перемещения стола, осуществляемое гидроцилиндром.
-
Перемещение крестового суппорта с возможностью автоматического реверса.
-
Ручное перемещение стола в двух режимах: грубое и тонкое, с использованием электронного штурвала.
-
Ускоренное перемещение шлифовальной головки.
Основные технические характеристики станка:
/ Наименование параметра / Значение / / ------------------------ / ---------- / / Наибольшие размеры заготовки, устанавливаемой на столе (ДхШхВ), мм / 630х200х400 / / Наибольшая масса заготовки (с плитой и приспособлениями), кг / 200 / / Частота вращения шпинделя и шлифовального круга, об/мин / 2230 / / Наибольшее продольное перемещение стола, мм / 700 / / Наибольшее перемещение шлифовальной головки, мм / 400 / / Дискретность индикации координат положения, мкм: • суппорта • шлифовальной головки / 1 1 / / Дискретность задания перемещения, мм: • суппорта • шлифовальной головки / 1 1 / / Цена деления электронного штурвала вертикальной подачи, мм / 0,001; 0,01 / / Мощность электродвигателя главного движения, кВт / 4 / / Шлифовальный круг по ГОСТ Р 52781-2007 (тип DхTхH), мм / 1250х40х76 / / Габаритные размеры станка с приставным оборудованием (ДхШхВ), мм / 2340х1780х2030 / / Масса станка с приставным оборудованием, кг / 2400 / / Точность обработки образца изделия (по ГОСТ 13135-90): • плоскостность, мкм • параллельность, мкм • шероховатость поверхности, обработанной периферией круга Ra, мкм / 4 5 0,16 /
Станок ЛШ630ВФ2 обеспечивает высокую точность обработки и соответствует требованиям ГОСТ 13135-90.
