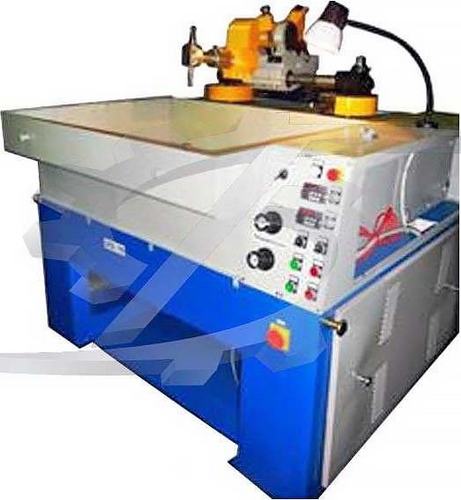

Шлифовально-полировально-доводочный станок ШПД-700
Станок предназначен для тонкого шлифования, полирования и доводки сферических и плоских поверхностей одиночных заготовок или блоков оптических деталей методом притира с использованием свободного абразива.
Подключение станка:
-
Трехфазная сеть переменного тока с частотой 50 Гц и напряжением 380 В.
-
Пневмосистема с давлением воздуха 5,8 × 10⁵ Па (6 кгс/см²).
Приводные механизмы станка оснащены асинхронными электродвигателями переменного тока.
Технические характеристики ШПД-700:
/ Параметр / Значение / / --------------------------------------------- / ----------------------------------- / / Диаметр обрабатываемых заготовок или блоков / 320–710 мм / / Количество шпинделей / 1 шт. / / Частота вращения шпинделя / 2,7–54 об/мин / / Частота вращения ведущего кривошипа / 3,15–63,5 об/мин / / Частота вращения ведомого кривошипа / 2,5–51 об/мин / / Величина эксцентриситета на кривошипах / 0–90 мм / / Величина смещения поводка / 0–90 мм / / Усилие нажатия поводка / 8–118 кгс / / Регулирование скоростей шпинделя и качаний поводка / Бесступенчатое / / Суммарная мощность всех электродвигателей / 7,0 кВт / / Габаритные размеры / 1490 × 1430 × 1560 мм / / Масса станка / 1500 кг /
Область применения:
Шлифовально-полировально-доводочный станок ШПД-700 используется на специализированных предприятиях оптико-механического и оптоэлектронного профиля.
