Станок вертикально-расточной 2А78. Год выпуска - 1975. Подвижный стол- 1250Х500. Майкоп ст-д.Цена 66000р. Мы реализуем с нашего склада в г. Ростове-на-Дону станки токарные по металлу. Цены на токарные станки в нашей компании очень доступные.

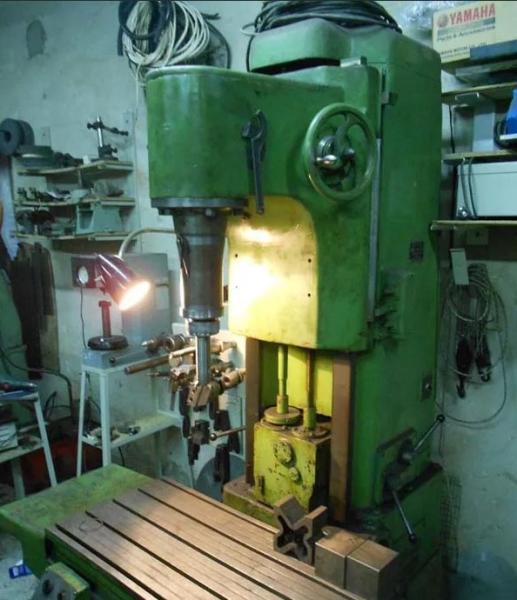

Станок вертикально-расточной 2А78.Цена 66000р.
Контакты
Технические характеристики
Чистовой расточной станок 2А78 был произведен в семидесятых годах прошлого века. Он заменил устаревший автомобиль модели 278 и сам уступил место более совершенному автомобилю 2E78P, 2E78PN.
Различия между чистовым и расточным (алмазным расточным) алмазно-расточным станком 2A78 и 2A78N:
2A78 - имеется подвижный стол, который перемещается в продольном и поперечном направлениях
2A78N - стол представляет собой неподвижную плиту, совмещенную с основанием.
Вертикально-чистовые расточные станки 2А78 предназначены для ремонтной расточки блоков цилиндров и втулок автомобильных, тракторных и мотоциклетных двигателей, а также для сверления и растачивания отверстий в отдельных деталях, размеры которых соответствуют техническим характеристикам станков. На станке модели 2A78 тонкое фрезерование может выполняться с помощью универсального шпинделя.
Технические характеристики станков позволяют выполнять тонкое растачивание в сталях, чугуне и цветных металлах, обрезку торца в отверстии и извлечение резца без вытяжки.
Станки 2A78 оснащены набором шпинделей, один из которых установлен на шпиндельной бабке, в зависимости от диаметра отверстия. Универсальный шпиндель, в дополнение к операции расточки, может выполнять сверление, зенковку и развертывание.
Обработанные продукты центрируются и фиксируются на стационарном столе. В зависимости от диаметра отверстия в шпиндельной головке устанавливается определенный шпиндель из имеющегося комплекта. Универсальный шпиндель используется для выполнения операций сверления, зенковки и развертывания отверстий и поставляется за дополнительную плату.
Комплект принадлежностей, приспособлений и инструментов, поставляемых со станком, позволяет сверлить блоки цилиндров и втулки двигателя, предусмотренные техническим заданием на изготовление станка.
Технические характеристики отделочно-расточного станка 2А78
| Наименование параметра | 2Е78 | 2А78 |
|---|---|---|
| Основные параметры станка по ГОСТ 9520-73 | ||
| Класс точности станка по ГОСТ 8-82 | П | П |
| Диаметр растачиваемого отверстия наибольший/ наименьший, мм | 200/ 28 | 200/ 15 |
| Наибольший диаметр сверления в стали 45, мм | 15 | 15 |
| Размеры координатной расточки, мм | 800 х 150 | |
| Наибольшие размеры обрабатываемого изделия, мм | 750 х 500 х 450 | 750 х 500 х 450 |
| Наибольшая масса обрабатываемого изделия, кг | 200 | 200 |
| Наименьшее расстояние от торца шпинделя до стола, мм | 25 | 25..525 |
| Точность межцентровых координат продольных/ поперечных, мм | 0,03/ 0,025 | 0,032 |
| Расстояние от оси шпинделя до стойки (вылет шпинделя), мм | 320 | 280 |
| Шпиндельная бабка | ||
| Наибольшее вертикальное перемещение шпиндельной бабки, мм | 500 | 500 |
| Величина перемещения на один оборот маховика, мм | 0,75 | 0,75 |
| Частота вращения шпинделя, об/мин | 26..1200 | 26..1200 |
| Количество скоростей шпинделя | 12 | 12 |
| Пределы рабочих подач на один оборот шпинделя, мм | 0,025..0,200 | 0,050..0,200 |
| Количество подач | 4 | 4 |
| Скорость быстрого хода, мм/мин | 2000 | 2000 |
| Предохранение от перегрузки механизма подач (муфта) | имеется | имеется |
| Выключающие упоры | имеется | имеется |
| Автоматический возврат в исходное положение после окончания расточки | имеется | имеется |
| Рабочий стол | ||
| Рабочая поверхность стола, мм | 1000 х 500 | 1000 х 500 |
| Наибольшее перемещение стола, мм | 800/ 200 | 800/ 150 |
| Скорость рабочего хода стола в продольном/ поперечном направлении, мм/мин | 100/ нет | |
| Перемещение стола станка на один оборот маховика в продольном/ поперечном направлении, мм | 4,2/ 2,9 | 4,68/ 3,0 |
| Величина ускоренного перемещения стола в продольном/ поперечном направлении, мм/мин | 2000/ нет | 2000/ нет |
| Способ отсчета координат при перемещении стола | микроскоп | микроскоп |
| Выключающие упоры механического быстрого хода | имеется | имеется |
| Закрепление стола станка модели 2А78 от перемещений | ручное | ручное |
| Привод | ||
| Количество электродвигателей на станке | 3 | 2 |
| Электродвигатель привода главного движения, кВт | 2,2 | 1,7 |
| Электродвигатель привода стола и ускоренного хода шпиндельной бабки, кВт | 0,75 | 0,6 |
| Габарит станка | ||
| Габариты станка, включая ход стола (длина х ширина х высота), мм | 1750 х 1560 х 2125 | 2500 х 1500 х 2135 |
| Масса станка, кг | 2680 | 2300 |
