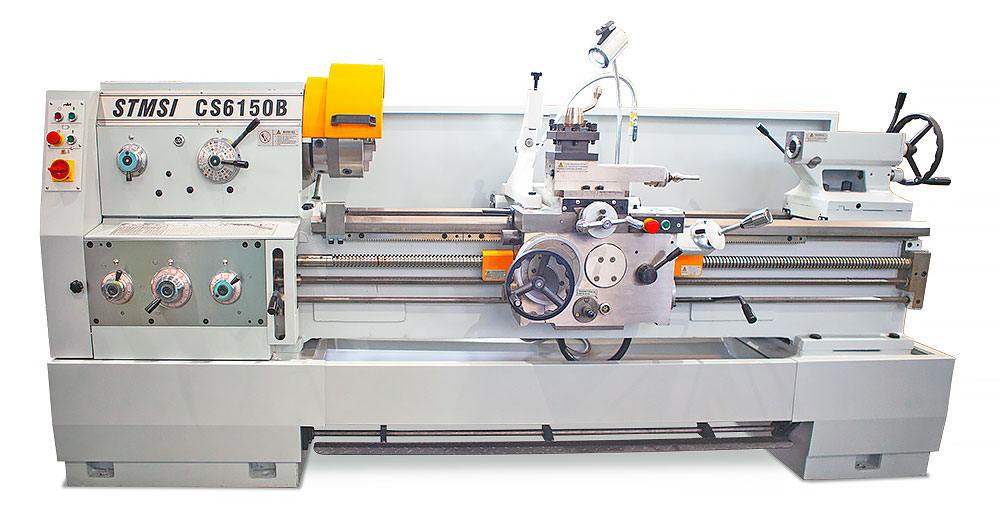

Технические характеристики станков CS6150/CS6250, CS6150B/CS6250B, CS6150C/CS6250C
/ Параметры / Единица измерения / CS6150/CS6250 / CS6150B/CS6250B / CS6150C/CS6250C / / ----------- / ------------------- / ---------------- / ------------------ / ------------------ / / Максимальный диаметр обработки над станиной / мм / Ø500 / Ø500 / Ø500 / / Максимальный диаметр обработки над суппортом / мм / Ø300 / Ø300 / Ø300 / / Максимальный диаметр обработки над выемкой в станине / мм / Ø710 / Ø710 / Ø710 / / Эффективная длина выемки / мм / 240 / 240 / 240 / / Максимальная длина обрабатываемой заготовки / мм / 1000 / 1500 / 2000 / 3000 / 1000 / 1500 / 2000 / 3000 / 1000 / 1500 / 2000 / 3000 / / Шпиндель со сквозным осевым отверстием / мм / Ø52 / Ø82 / Ø105 / / Диаметр и конус отверстия в шпинделе / МТ. № / Ø90 1:20 / Ø113 1:20 / Ø113 1:20 / / Передний конец шпинделя / ISO / ISO 702/III №6 штыкового типа / ISO 702/II №8 короткого кулачково-зажимного типа / ISO 702/II №8 короткого кулачково-зажимного типа / / Скорость вращения шпинделя / об/мин / 24 ступени, 9–1600 / 24 ступени, 9–1600 / 12 ступеней, 36–1600 / / Максимальный крутящий момент шпинделя / Нм / 1400 / 1400 / 1400 /
Параметры подач
/ Тип подачи / Диапазон подач / Количество подач / / ------------ / ---------------- / ------------------- / / Продольные подачи / мм/об / / / Стандартные / 0.063–2.52, 65 / / / Уменьшенные / 0.028–0.056, 13 / / / Увеличенные / 2.86–6.43, 15 / / / Поперечные подачи / мм/об / / / Стандартные / 0.027–1.07, 65 / / / Уменьшенные / 0.012–0.026, 13 / / / Увеличенные / 1.21–2.73, 15 / /
Параметры нарезания резьбы
/ Тип резьбы / Диапазон резьбы / Количество шагов / / ------------ / ------------------ / -------------------- / / Метрическая резьба / 0.5–224 48 / / / Дюймовая резьба / 72–1/8 tpi 46 / / / Модульная резьба / 0.5–112 42 / / / Питчевая резьба / 56–1/4 DP 45 / / / Продольное ускоренное перемещение / об/мин / 4.5 / / Поперечное ускоренное перемещение / м/мин / 1.9 / / Шаг резьбы ходового винта / мм / 12 / / Высота шпинделя к опорной плоскости резца / мм / 28 / / Сечение резца / мм / 25х25 / / Угол поворота плиты / ° / ±90 / / Максимальный ход резцовой салазки / мм / 145 / / Максимальный ход поперечной каретки / мм / 320 / / Наибольшее допустимое усилие резания / Н / 14000 / / Наибольшая допустимая сила подачи / Н / 3500 / / Диаметр пиноли задней бабки / мм / Ø75 / / Конус пиноли задней бабки / МТ. № / МТ. №5 / / Максимальный ход пиноли задней бабки / мм / 150 / / Поперечное перемещение задней бабки / мм / ±15 /
Электрические параметры
/ Тип двигателя / Мощность / Скорость / / --------------- / ---------- / ---------- / / Главный двигатель / Y132M / 7.5 кВт, 1450 об/мин (50 Гц) / / Двигатель быстрого хода / 2AOS / 250 Вт, 1360 об/мин (50 Гц) / / Насос для охлаждающей жидкости / — / 50 л/мин /
Клиновые ремни
/ Тип ремня / Количество / / ---------- / ------------- / / В2184 / 4 шт /
Масса и габариты
/ Масса станка / 1000 кг / 1500 кг / 2000 кг / 3000 кг / / -------------- / ------------ / ------------ / ------------ / ------------- / / Масса нетто / 2100 кг / 2300 кг / 2500 кг / 2900 кг /
/ Габариты станка (ДхШхВ) / 1000 мм / 1500 мм / 2000 мм / 3000 мм / / ------------------------- / ------------ / ------------ / ------------ / ------------- / / Габариты (ДхШхВ) / 2632х975х1270 мм / 3132х975х1270 мм / 3632х975х1270 мм / 4632х975х1270 мм /
