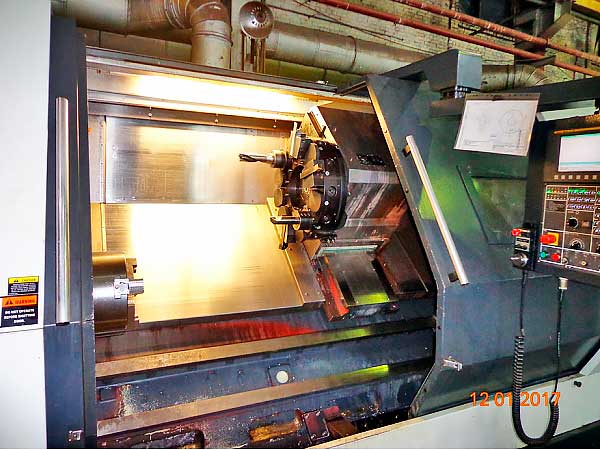

Токарный станок LEADWELL LTC-35BLM с ЧПУ

Токарный станок модели LEADWELL LTC-35BLM, оснащённый станиной наклонного типа, направляющими скольжения (BOX WAYS) и системой числового программного управления (ЧПУ) FA.UC, предназначен для выполнения различных токарных операций с высокой точностью.

Основные технические характеристики станка:

• Максимальный диаметр вращения над станиной: 720 мм

• Максимальный обрабатываемый диаметр: 494 мм

• Максимальная длина обработки: 1530 мм

• Максимальный диаметр прутковой заготовки: 90 мм

• Точность позиционирования по осям X и Z (на длине 300 мм): ±0,005 мм

• Повторяемость позиционирования по осям X и Z: ±0,005 мм

Рабочие перемещения и подачи:

• Рабочее перемещение по оси X: 300 мм + 20 мм

• Рабочее перемещение по оси Z: 1600 мм

• Скорость быстрых перемещений по осям X и Z: 15000 мм/мин и 20000 мм/мин соответственно

• Диапазон рабочих подач: 0,01 мм/об ÷ 500 мм/об

• Ручной режим перемещений узлов станка с фиксированной подачей (JOG): 1260 мм/мин

Шпиндель:

• Диаметр зажимного гидравлического патрона: 305 мм

• Диапазон скоростей вращения: 25 об/мин ÷ 2500 об/мин

• Фланец шпинделя (носок): типоразмер А2-8

• Мощность привода FANUC: 30 кВт

• Максимальный крутящий момент (при 400 об/мин): 716 Нм

• Передний подшипник: внутренний диаметр 130 мм, наружный диаметр 200 мм

• Задний подшипник: внутренний диаметр 120 мм, наружный диаметр 180 мм

Дисковая револьверная головка:

• Количество позиций: 12 (VDI-60)

• Сечение квадратного инструмента: 32 мм

• Диаметр осевого инструмента: 50 мм

• Время индексирования (один инструмент/180°): 1,25 сек/3,18 сек

• Мощность двигателя привода фрезерного инструмента: 11 кВт

• Максимальная частота вращения фрезерного инструмента:

  • Радиального: 3000 об/мин

  • Осевого: 3000 об/мин

Задняя бабка:

• Перемещение задней бабки: 1380 мм

• Перемещение пиноли (гидравлический привод): 125 мм

• Диаметр пиноли: 110 мм

• Внутренний конус пиноли: размер МТ5

• Максимальное усилие поджатия пинолью: 1300 кг

Станина:

• Угол наклона: 45°

Оси X и Z:

• Мощность двигателя привода подачи FANUC: 4 кВт

• Расстояние между направляющими поперечного суппорта (ось X): 340 мм

• Шариковый винт: диаметр 36 мм, шаг 10 мм, длина не указана

• Соединение двигатель – ШВП: прямое, 1:1

• Расстояние между направляющими станины (ось Z): 620 мм

• Шариковый винт: диаметр 50 мм, шаг 10 мм, длина не указана

• Соединение двигатель – ШВП: прямое, 1:1

Гидростанция:

• Мощность насоса: 3,75 кВт

• Производительность насоса: 64 л/мин

• Рабочее давление: 50 кг/см²

• Ёмкость бака: 100 л

Система охлаждения инструмента:

• Мощность насоса: 0,76 кВт

• Производительность насоса: 65 л/мин

• Рабочее давление: 2 атм

• Ёмкость бака для СОЖ: 260 л

Центральная система смазки:

• Мощность насоса: 20 Вт

• Максимальная производительность насоса: 180 см³/мин

• Рабочее давление: 12 ÷ 15 кг/см²

• Ёмкость бака: 3 л

Габаритные размеры и вес станка:

• Длина: 4880 мм

• Ширина: 2100 мм

• Высота: 2200 мм

• Вес: 9500 кг

Условия подключения:

• Суммарная потребляемая электрическая мощность: 55 кВА

Комплект поставки базового станка и особенности его конструкции:

• Система ЧПУ FANUC:

  • Порт для считывания CF-карт памяти

  • Порт RS-232

• Литые базовые конструкции станка из чугуна FC-30 (Механит)

• Угол наклона станины: 45°

• Направляющие скольжения BOX WAYS

• Кабинетная защита зоны резания

• Транспортер и бак-тележка для удаления стружки

• Двигатели приводов главного шпинделя и подач линейных осей FANUC с высокими крутящими моментами

• Трёхкулачковый патрон главного шпинделя с гидравлическим зажимом, диаметр 305 мм

• Ножная педаль управления зажимом/разжимом гидравлического патрона

• Комплект закалённых кулачков (3 шт.)

• Комплект незакалённых кулачков (3 шт.)

• 12-позиционная дисковая револьверная головка с приводом вращающегося инструмента (VDI-60)

• Задняя бабка с гидравлической пинолью

• Система охлаждения зоны резания с подачей СОЖ через инструментальный диск револьверной головки

• Автоматическая центральная система смазки

• Гидростанция

• Система охлаждения электрошкафа

• Подставки с болтами для установки и выравнивания станка

Дополнительное оснащение:

• CF-карта дополнительной памяти с переходником

• Выносной электронный пульт ручного управления

• Комплект вспомогательного инструмента, согласованный с заказчиком

• Маслоотделитель
