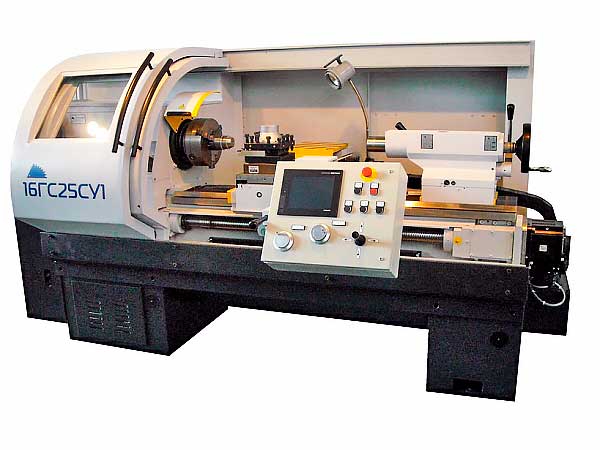

Токарный станок с числовым программным управлением модели 16ГС32СУ1 и 16ГС32СУ1Д
Назначение: Токарный станок предназначен для обработки деталей с прямолинейным, ступенчатым и криволинейным профилем в полуавтоматическом цикле с использованием патрона или центров. Он применяется в условиях мелкосерийного и серийного производства.
Особенности станка с оперативной системой управления:
-
Обеспечивает управление станком без необходимости высокой квалификации оператора, что позволяет обрабатывать детали сложной конфигурации.
-
Сокращает время на подготовку обработки благодаря комбинации готовых циклов и заданию необходимых параметров.
-
Позволяет гибко изменять режимы резания и легко обрабатывать сложные детали с нестандартной резьбой и сферическими поверхностями.
Функциональные возможности оперативной системы управления:
-
Меню с сенсорным экраном для удобного управления.
-
Задание скорости вращения шпинделя, величины подач и перемещений.
-
Оперативная коррекция режимов обработки деталей.
-
Цифровая индикация перемещений.
-
Выполнение полуавтоматических циклов:
-
Черновое и финишное наружное и внутреннее точение.
-
Нарезание всех видов резьб с постоянным шагом.
-
Возможность привязки инструмента.
-
Диагностика и оповещение о нештатных ситуациях.
-
Дополнительные опции:
-
Оснащение датчиком резьбонарезания для повышения точности обработки.
-
Роликовые направляющие для перемещения суппорта в поперечном направлении, что обеспечивает высокую точность и жесткость суппортной группы.
-
Возможность оснащения ручным четырехпозиционным резцедержателем или электромеханическим резцедержателем, управляемым программой (опционально).
-
Опционально:
-
Транспортер для отвода стружки (индекс «Т»).
-
Механизированный подвод пиноли задней бабки (индекс «М»).
-
Механизированный зажим заготовки в патроне диаметром Ø250 мм (индекс «П1» — гидравлический, индекс «П2» — пневматический).
-
Габаритные размеры и масса станка:
-
Межцентровое расстояние (РМЦ): 1000 мм (исполнение 01), 1500 мм (исполнение 01), 2000 мм (исполнение 02).
-
Габаритные размеры (длина, ширина, высота) и масса станка зависят от РМЦ и могут варьироваться в пределах, указанных в технической документации.
Технические характеристики:
/ Наименование параметра / 16ГС32СУ1 / 16ГС32СУ1Д / / --------------------------------------------------------- / --------------------------------- / --------------------------------- / / 1. Показатели заготовки, обрабатываемой на станке / / / / 1.1 Наибольший диаметр заготовки, устанавливаемой над станиной, мм / 630 / 630 / / 1.2 Наибольший диаметр обрабатываемой заготовки: над станиной, мм проходящей через отверстие в шпинделе, мм / 430 / 89 / 430 / 89 / / 1.3 Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее / 325 / 325 / / 1.4 Наибольшая длина обработки, мм, не более: РМЦ = 1000 мм РМЦ 1500/ 2000 мм / 810 / 760 / 1260 / 760 / 1210 / 710 / 660 / 610 / 810 / 760 / 1260 / 760 / 1210 / 710 / 660 / 610 / / 1.5 Диаметр патрона, мм / 250 / 315 / / 2. Показатели инструмента, устанавливаемого на станке / / / / 2.1 Наибольшая высота резца, устанавливаемого в резцедержателе, мм / 25 / 25 / / 2.2 Предельные диаметры сверления, мм, по стали / по чугуну / 25 / 28 / 25 / 28 / / 3. Показатели основных и вспомогательных движений станка / / / / 3.1 Количество скоростей шпинделя: прямого вращения / обратного вращения / 3 / 3 / 3 / 3 / / 3.2 Пределы частот шпинделя, об/мин / 20 – 2500 / 16 – 1600 / / 3.3 Способ регулирования частоты вращения шпинделя бабки шпиндельной в пределах одного диапазона / Бесступенчато / Бесступенчато / / 3.4 Пределы шагов нарезаемых резьб / 0,25 – 40 / 0,25 – 40 / / 4. Показатели силовой характеристики станка / / / / 4.1 Наибольший крутящий момент на шпинделе, Нм, не менее / 800 / 1000 / / 4.2 Мощность привода главного движения, кВт / 11 / 11 / / 4.3 Мощность привода смазки шпиндельной бабки, кВт / 0,25 / 0,25 / / 4.4 Мощность привода смазки суппорта и винтовых пар, кВт / 0,12 / 0,12 / / 4.5 Мощность привода охлаждения, кВт / 0,18 / 0,18 / / 4.6 Суммарная мощность установленных на станке электродвигателей, кВт: - РМЦ = 1000 мм - РМЦ = 1500 мм - РМЦ = 2000 мм / 16,45 / 17,65 / 18,85 / 16,45 / 17,65 / 18,85 / / 4.7 Суммарная потребляемая мощность станка, (наибольшая), кВт / 18,3 / 18,3 / / 5. Показатели габарита и массы станка (нетто / брутто) / / / / 5.1 Длина, мм, не более: - РМЦ = 1000 мм - РМЦ = 1500 мм - РМЦ = 2000 мм / 3250 / 3750 / 4300 / 3250 / 3750 / 4300 / / 5.2 Ширина, мм, не более / 1850 / 2140 / 1850 / 2140 / / 5.3 Высота, мм, не более / 1680 / 2160 / 1680 / 2160 / / 5.4 Масса станка, кг, не более: - РМЦ = 1000 мм - РМЦ = 1500 мм - РМЦ = 2000 мм / 3200 / 3600 / 4270 / 3630 / 4030 / 4700 / / 6. Характеристика электрооборудования / / / / 6.1 Род тока питающей сети / Переменный, трехфазный / Переменный, трехфазный /
