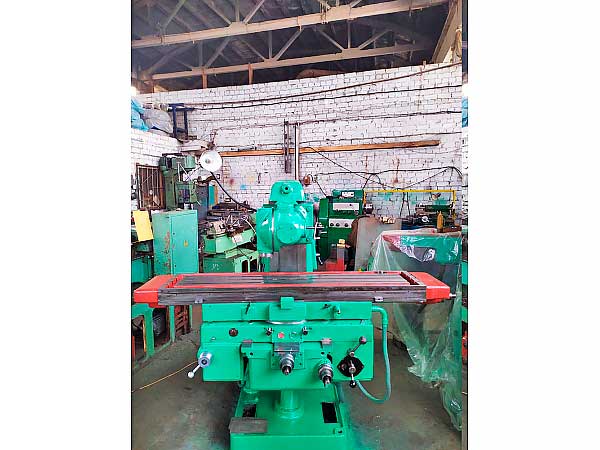

Универсальный фрезерный станок FA 3AU (TOS)
Технические характеристики:
-
Перемещение по осям X, Y, Z: 890, 225 и 350 мм соответственно.
-
Скорость вращения шпинделя: от 45 до 2000 оборотов в минуту.
-
Площадь рабочего стола: 1375 мм по оси X и 300 мм по оси Y.
-
Максимальная длина поворота: 890 мм.
-
Мощность главного электродвигателя: 4 кВт.
-
Максимальный вес обрабатываемой заготовки: 250 кг.
-
Конус шпинделя: ISO 40, также возможен конус Морзе 4 по запросу.
-
Диаметр переднего шпинделя в подшипнике: 75 мм.
-
Расстояние от оси шпинделя до рабочей поверхности стола: от 65 до 425 мм.
-
Расстояние переднего шпинделя от передней опоры:
-
Для конусов ISO 40 и ASA: 500 мм.
-
Для конуса Морзе: 480 мм.
-
-
Количество уровней скоростей вращения шпинделя: 12.
-
Нормальный диапазон: от 45 до 2000 об/мин.
-
Дополнительный диапазон: от 63 до 2800 об/мин.
-
-
Перемещение стола:
-
Продольное: 890 мм,
-
Поперечное: 225 мм,
-
Вертикальное: 350 мм.
-
-
Количество уровней подач: 13.
-
Продольные и поперечные подачи: от 14 до 900 мм/мин.
-
Вертикальная подача: от 4 до 250 мм/мин.
-
-
Электродвигатели:
-
Главный электродвигатель для привода шпинделя: 4 кВт.
-
Электродвигатель для питания: 1,1 кВт.
-
-
Габаритные размеры станка: 1760 мм по оси X и 1900 мм по оси Y.
-
Масса станка: 1850 кг.
