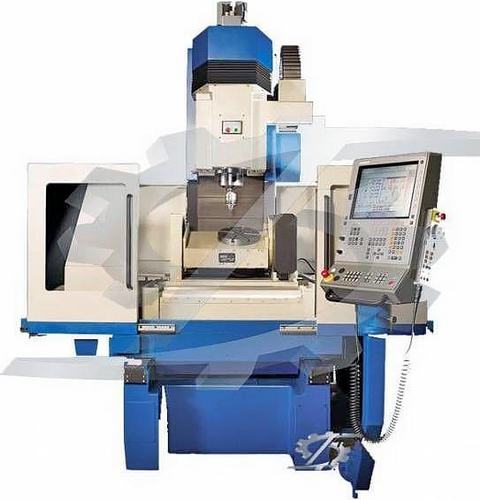

Техническое описание станка
На данном станке могут быть выполнены следующие технологические операции: обработка отверстий с высокой точностью расположения осей методом растачивания (получистовое и точное чистовое), развертывание, контурное и прямоугольное фрезерование (получистовое и чистовое), сверление, зенкерование, нарезание резьбы метчиками, а также разметка и высокоточные измерения.
При оснащении станка универсальными столами, оснащенными цифровой индикацией, обеспечивается обработка отверстий, заданных в полярной системе координат, наклонных и взаимно перпендикулярных отверстий, а также обработка деталей с пяти сторон за одну установку.
При наличии накладных поворотных столов с числовым программным управлением (ЧПУ), станок расширяет свои технологические возможности и позволяет выполнять следующие операции:
-
Обработку объемных криволинейных поверхностей, включая цилиндрические и конические винтовые пазы, торцовые кулачки и другие аналогичные элементы;
-
Обработку отверстий, заданных в полярной системе координат, наклонных и взаимно перпендикулярных отверстий;
-
Обработку деталей с четырех сторон (при использовании кантуемого стола) или с пяти сторон за одну установку (при использовании универсального стола).
Станок поддерживает работу с использованием смазочно-охлаждающей жидкости (СОЖ) для повышения эффективности обработки и продления срока службы инструмента.
Климатическое исполнение станка соответствует категории УХЛ 1 по ГОСТ 15150, что позволяет эксплуатировать его в условиях температуры окружающей среды от +19°C до +21°C и относительной влажности воздуха не более 60%.
Класс точности станка по ГОСТ 8 составляет С.
Технические характеристики
-
Размеры рабочей поверхности стола: ширина 400 мм, длина 800 мм;
-
Количество Т-образных пазов стола: 5;
-
Расстояние между пазами: 80 мм;
-
Ширина паза: 14 мм;
-
Наибольший ход стола: поперечный 400 мм, продольный 630 мм;
-
Наибольший ход шпиндельной бабки: 500 мм;
-
Расстояние от торца вертикального шпинделя до рабочей поверхности стола: наименьшее 100 мм, наибольшее 600 мм;
-
Вылет шпинделя: 450 мм;
-
Внутренний конус шпинделя: 40 (7:24);
-
Наибольший размер конуса закрепляемого инструмента: Морзе 4;
-
Частота вращения шпинделя (регулируемая бесступенчато): 6,3–6000 об/мин;
-
Рабочие подачи стола и шпиндельной бабки: 1–6000 мм/мин;
-
Скорость быстрых перемещений стола и шпиндельной бабки: 12000 мм/мин;
-
Наибольший диаметр обработки: сверление по стали 30 мм, растачивание 250 мм (для станка с автоматической сменой инструмента 130 мм);
-
Наибольшая масса обрабатываемой детали: 400 кг;
-
Наибольшее осевое усилие на шпинделе: 4000 Н;
-
Наибольший крутящий момент на шпинделе: 70 Нм;
-
Мощность привода главного движения: не менее 7,5 кВт;
-
Масса станка без приставного оборудования: 4300 кг;
-
Масса станка с автоматической сменой инструмента: 4700 кг.
Комплектация
Базовая модель станка СКР 400, оснащенная тремя управляемыми координатами, может быть дополнительно укомплектована следующим оборудованием для расширения технологических возможностей:
-
Инструментальным магазином с устройством автоматической смены инструмента (СКР 400М);
-
Кантуемым накладным поворотным столом с ЧПУ;
-
Универсальным накладным поворотным столом с ЧПУ;
-
Станцией очистки и подачи СОЖ в зону резания;
-
3D-измерительной щуповой головкой с передачей сигнала через инфракрасный порт;
-
Инструментальной тумбочкой с набором вспомогательного инструмента.
