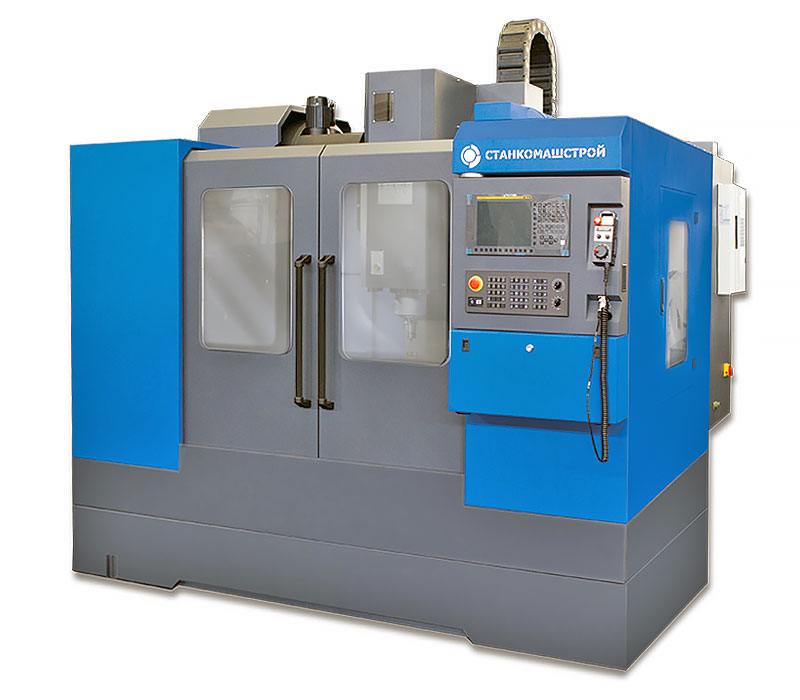

Технические характеристики обрабатывающих центров
/ Параметр / Единица измерения / VTM3 / VTM6 / VTM9 / VTM11 / VTM13 / VTM15 / VTM16 / VTM18 / / -------------------------------------------------------------------------------------------------- / ------------------- / ------------ / ------------ / ------------ / ------------ / ------------ / ------------ / ------------ / ------------ / / Размеры стола / миллиметры / 600x300 / 750x400 / 1050x500 / 1200x550 / 1400x600 / 1700x600 / 1700x820 / 1900x920 / / Т-образные пазы (ширина х количество х расстояние) / миллиметры / 14 х 3 х 100 / 14 х 3 х 125 / 18 х 5 х 100 / 18 х 5 х 100 / 18 х 5 х 100 / 14 х 7 х 120 / 18 х 7 х 120 / 18 х 7 х 120 / / Максимальная нагрузка / килограммы / 200 / 350 / 650 / 800 / 1000 / 1200 / 2200 / 3000 / / Перемещения по осям X/Y/Z / миллиметры / 500/300/400 / 600/400/450 / 800/550/550 / 1100/550/600 / 1300/600/600 / 1500/760/670 / 1600/820/700 / 1800/920/700 / / Расстояние от торца шпинделя до стола / миллиметры / 80-480 / 80-530 / 100-650 / 80-680 / 130-730 / 100-770 / 180-880 / 180-880 / / Конус шпинделя / BT / BT40 / BT40 / BT40 / BT40 / BT40 / BT30 / BT50 / BT50 / / Мощность шпинделя / киловатты / 3.7/5.5 / 5.5/7.5 / 7.5/11 / 7.5/11 / 7.5/11 / 11/15 / 15/18.5 / 18.5/22 / / Скорость вращения шпинделя / обороты в минуту / 8000 / 10000 / 10000 / 10000 / 8000 / 8000 / 6000 / 6000 / / Ускоренная подача / миллиметры в минуту / X/Y:20, Z:12 / 36 / 36 / 36 / X/Y:32, Z:24 / 24 / 15 / 15 / / Скорость резания / миллиметры в минуту / 1-10000 / 1-12000 / 1-12000 / 1-12000 / 1-12000 / 1-12000 / 1-7000 / 1-7000 / / Точность позиционирования / миллиметры / ±0.003/300 / ±0.003/300 / ±0.003/300 / ±0.003/300 / ±0.004/300 / ±0.004/300 / ±0.005/300 / ±0.005/300 / / Точность повторения / миллиметры / ±0.003 / ±0.003 / ±0.003 / ±0.003 / ±0.004 / ±0.004 / ±0.005 / ±0.005 / / Габариты / миллиметры / 1650х1400х1800 / 2200х2000х2300 / 2750х2180х2500 / 2750х2180х2500 / 3000х2220х2560 / 4100х2600х2560 / 4350х3450х3200 / 4500х3450х3200 / / Вес / килограммы / 1800 / 3500 / 6000 / 6800 / 7200 / 8500 / 15000 / 17500 /
