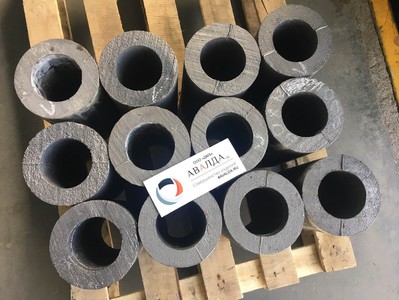

Чугунные втулки изготавливаются на заводе АВАЛДА из чугуна марки L с использованием специальных модификаторов, придающих дополнительные качества: прочность, эластичность, твердость, износостойкость, термостойкость.
Втулки чугунные используются в машиностроении: валы, цилиндры, турбины, шкивы, поршни, блок цилиндров, муфты, звездочки и другие изделия по чертежам.
Втулки чугунные, чугун втулка СЧ 20, 15, 25, 30, 35, 40 ; ГОСТ 1412 ВЧ, АЧС
Контакты
Город
Екатеринбург
Производитель
АВАЛДА
Категория объявления
Предложение
Категория оборудования
Состояние товара
новое
Наличие товара
под заказ
Стоимость
30
Название организации:
Металлургический завод АВАЛДА филиал в г. Екатеринбург
Контактное лицо
Сергей Олегович Гамарник
Контактный номер телефона
+73432222223
E-mail
Технические характеристики
Допуски размеров втулок чугунных
ГОСТ устанавливает девять классов точности изготовления модельных комплектов.
Допуски размеров модельных комплектов взаимоувязаны с допусками размеров отливок по ГОСТ 26645 и показаны ниже
| Интервал номинальных размеров | Допуск размеров модельных комплектов для классов точности | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| До 10 | 0,04 | 0,07 | 0,11 | 0,18 | 0,28 | 0,44 | 0,72 | 1 | - |
| Св. 10 до 16 | 0,05 | 0,08 | 0,13 | 0,2 | 0,32 | 0,5 | 0,8 | 1,26 | - |
| " 16 " 25 | 0,06 | 0,09 | 0,14 | 0,22 | 0,36 | 0,56 | 0,9 | 1,44 | 2,2 |
| " 25 " 40 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 | 0,64 | 1 | 1,6 | 2,5 |
| " 40 " 63 | 0,07 | 0,11 | 0,18 | 0,28 | 0,44 | 0,72 | 1,14 | 1,8 | 2,8 |
| " 63 " 100 | 0,08 | 0,13 | 0,2 | 0,32 | 0,5 | 0,8 | 1,26 | 2 | 3,2 |
| " 100 " 160 | 0,09 | 0,14 | 0,22 | 0,36 | 0,56 | 0,9 | 1,44 | 2,2 | 3,6 |
| " 160 " 250 | 0,1 | 0,16 | 0,25 | 0,4 | 0,64 | 1 | 1,6 | 2,5 | 4 |
| " 250 " 400 | 0,11 | 0,18 | 0,28 | 0,44 | 0,72 | 1,14 | 1,8 | 2,8 | 4,4 |
| " 400 " 630 | 0,13 | 0,2 | 0,32 | 0,5 | 0,8 | 1,26 | 2 | 3,2 | 5 |
| " 630 " 1000 | 0,16 | 0,22 | 0,36 | 0,56 | 0,9 | 1,44 | 2,2 | 3,6 | 5,6 |
| " 1000 " 1600 | - | 0,28 | 0,4 | 0,64 | 1 | 1,6 | 2,5 | 4 | 6,4 |
| " 1600 " 2500 | - | - | 0,44 | 0,72 | 1,14 | 1,8 | 2,8 | 4,4 | 7,2 |
| " 2500 " 4000 | - | - | 0,64 | 0,8 | 1,26 | 2 | 3,2 | 5 | 8 |
| " 4000 " 6300 | - | - | - | 1 | 1,44 | 2,2 | 3,6 | 5,6 | 9 |
| " 6300 " 10000 | - | - | - | - | 1,8 | 2,8 | 4,4 | 7,2 | 11,4 |
| " 10000 | - | - | - | - | 2,4 | 3,6 | 5,6 | 9 | 14,4 |
Втулки чугунные и популярные размеры
| Наименование | Диаметр наружный, мм. | Диаметр внутренний, мм. | Длина, мм. | Масса, кг. |
| Втулка чугунная | 60 | 40 | 300 | 3,48 |
| Втулка чугунная | 70 | 50 | 400 | 10,46 |
| Втулка чугунная | 80 | 50 | 250 | 5,6 |
| Втулка чугунная | 90 | 60 | 500 | 13,07 |
| Втулка чугунная | 100 | 70 | 200 | 5,9 |
| Втулка чугунная | 110 | 50 | 250 | 13,9 |
| Втулка чугунная | 120 | 60 | 270 | 16,9 |
| Втулка чугунная | 130 | 45 | 300 | 25,9 |
| Втулка чугунная | 140 | 80 | 330 | 25,3 |
| Втулка чугунная | 150 | 90 | 380 | 31,8 |
| Втулка чугунная | 160 | 100 | 260 | 23,5 |
| Втулка чугунная | 170 | 110 | 400 | 39,05 |
| Втулка чугунная | 180 | 90 | 344 | 48,5 |
| Втулка чугунная | 190 | 150 | 325 | 25,68 |
| Втулка чугунная | 200 | 112 | 245 | 39,09 |
| Втулка чугунная | 210 | 100 | 100 | 19,8 |
| Втулка чугунная | 220 | 150 | 520 | 78,2 |
| Втулка чугунная | 230 | 148 | 230 | 41,43 |
| Втулка чугунная | 240 | 135 | 140 | 32,03 |
| Втулка чугунная | 250 | 195 | 100 | 14,22 |
| Втулка чугунная | 280 | 135 | 375 | 131,15 |
| Втулка чугунная | 300 | 180 | 330 | 110,47 |
| Втулка чугунная | 320 | 145 | 430 | 203,36 |
| Втулка чугунная | 350 | 155 | 350 | 200,31 |
| Втулка чугунная | 400 | 200 | 500 | 348,71 |
| Втулка чугунная | 450 | 300 | 480 | 313,84 |
| Втулка чугунная | 500 | 400 | 500 | 261,53 |
Характеристики втулки чугунной
| Марка чугуна | Временное сопротивление при растяжении, МПа, не менее | Твердость НВ, не более | Плотность r, тн/м3 |
| СЧ10 | 100 | 190 | 6,8 |
| СЧ15 | 150 | 210 | 7 |
| СЧ20 | 200 | 230 | 7,1 |
| СЧ25 | 250 | 245 | 7,2 |
| СЧ30 | 300 | 260 | 7,3 |
| СЧ35 | 350 | 275 | 7,4 |
| ВЧ 35 | 350 (35) | 140 - 170 | 7,1 |
| ВЧ 40 | 400 (40) | 140 - 202 | 7,1 |
| ВЧ 45 | 450 (45) | 140 - 225 | 7,1 |
| ВЧ 50 | 500 (50) | 153 - 245 | 7,3 |
| ВЧ 60 | 600 (60) | 192 - 277 | 7,3 |
| ВЧ 70 | 700 (70) | 228 - 302 | 7,3 |
| ВЧ 80 | 800 (80) | 248 - 351 | 7,3 |
| ВЧ 100 | 1000 (100) | 270 - 360 | 7,35 |
| Купить Втулки чугунные, чугун втулка СЧ 20, 15, 25, 30, 35, 40 ; ГОСТ 1412 ВЧ, АЧС цена указана на сайте |
