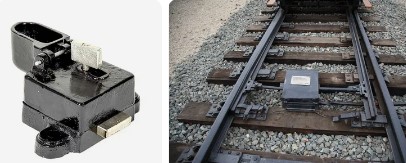

Замок стрелочный Мелентьева с гарнитурой и без нее из наличия

Механизм блокировки выключателя сконструирован таким образом, что ключ может быть извлечен из него только в заблокированном положении. Чтобы зафиксировать стрелку в одном из крайних положений (плюс или минус), необходимо повернуть соответствующий ключ, для чего болт (запорный стержень) замка (рис. 28) должен войти в соответствующий вырез запорной планки, которая прикручена болтами к серьге и передаче стержень остроумия. В то же время болт совершит полный ход (13-17 мм). Ключ поворачивается против часовой стрелки на 145°.

Стрелка будет зафиксирована, если остроумие плотно прилегает к направляющей рамы. При наличии зазора 4 мм или более между ручкой и направляющей рамой вырез запорной планки не будет заканчиваться строго под засовом, и извлечь ключ из замка будет невозможно. В то же время невозможно извлечь ключ из второго замка этой стрелки, который управляет другим крайним положением стрелки, так как в этом положении стрелки (рис. 29) запорная планка своей сплошной частью (место, где нет выреза) для ввода засова будет находиться под засовом, и поэтому не удастся повернуть ключ в замке в положение, при котором его можно будет извлечь, из-за того, что вырез в запирающая линейка будет смещена вправо, а запорный болт, расположенный на своем пути, при повороте ключа встретит препятствие — твердую часть крепежной планки. Это означает, что если стрелка заблокирована в одном из крайних положений, невозможно извлечь ключ из замка управления, предназначенного для блокировки той же стрелки в другом крайнем положении.

Такая блокировка ключа в замке исключает возможность для стрелочника вставить ключ в аппаратный замок, когда стрелка не установлена в требуемом положении вдоль маршрута.

Чтобы ключ одной стрелки не отпирал другую, замки стрелок внутри станции выполнены в разных сериях, а на крупных станциях в пределах одной и той же зоны стрелки и соседних стрелочных постов других областей запрещается использовать контрольные замки одной и той же серии.
