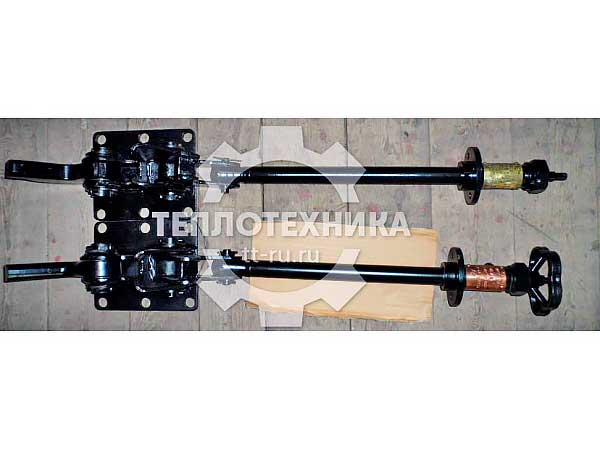

ЖВАКА-ГАЛС (Устройство для крепления и отдачи коренного конца) - УКЦ. ОСТ5.2272-87
ЖВАКА-ГАЛС - это первый сегмент якорной цепи из общих звеньев цепной коробки. Его второй конец прикреплен к корневой части якорной цепи. Выражение "привязать к резинке" означает освобождение якорной цепи по всей ее длине.
Подвесные фитинги - это судовые фитинги, которые отсоединяют и соединяют судовые трубопроводы с подвесным пространством.
УКЦ-1-(9-11)-Lшт. В9; 11211-99.6222
УКЦ-1-(9-11)-Lшт.9; 11211-99.6222-01
УКЦ-1-(12, 5-14)-Lшт. В12, 5; 14211-99.6222-02
УКЦ-1-(12, 5-14)-Lшт. 12, 5; 14211-99.6222-03
УКЦ-1-(16-17, 5)-Lшт. В 16; 17, 5211-99.6223
УКЦ-1-(16-17, 5)-Lшт. 16; 17, 5211-99.6223-01
УКЦ-1-(19-22)-Lшт. В 19; 22211-99.6224
УКЦ-1-(19-22)-Lшт.19; 22211-99.6224-01
УКЦ-1-(26-28)-Lшт. В26; 28211-99.6225
УКЦ-1-(26-28)-Lшт.26; 28211-99.6225-01
УКЦ-2-(9-11)-Lшт. В9; 11211-99.6229
УКЦ-2-(9-11)-Lшт.9; 11211-99.6229-01
УКЦ-2-(12, 5-14)-Lшт. В12, 5; 14211-99.6229-02
УКЦ-2-(12, 5-14)-Lшт. 12, 5; 14211-99.6229-03
УКЦ-2-(16-17, 5)-Lшт. В 16; 17, 5211-99.6230
УКЦ-2-(16-17, 5)-Lшт. 16; 17, 5211-99.6230-01
УКЦ-2-(19-22)-Lшт. В 19; 22211-99.6231
УКЦ-2-(19-22)-Lшт.19; 22211-99.6231-01
УКЦ-2-(26-28)-Lшт. В26; 28211-99.6232
УКЦ-2-(26-28)-Lшт.26; 28211-99.6232-01
ЖВАКА-ГАЛС(Устройство крепления и отдачи коренного конца ) - УКЦ.
Контакты
Технические характеристики
Устройство для крепления и отдачи якорной цепи (Жвака-галс) ОСТ 5.2272-87. В верхней части цепного ящика расположено специальное устройство для крепления и экстренной отдачи коренного конца якорной цепи. УКЦ изготавливаются для цепей калибра от 9мм до 46мм с угловым или прямым рычагами,
Исполнение привода: хвостовик под маховик или под валиковую проводку
|
Условное обозначение |
№ чертежа |
Длина штока,Lmax,мм |
Вес,кг |
Исполнение привода |
|
тип I-для якорных цепей категории 1(К1) по ГОСТ 228-79 с угловым рычагом |
||||
|
УКЦ 1-( 12,5-14)-L |
211-99.6222-03 |
475 |
5,4 |
|
|
УКЦ 1-( 16-17,5)-LB |
211-99.6223 |
485 |
7,5 |
с хвостовиком привода под валиковую проводку |
|
УКЦ 1-(16-17,5)-L |
211-99.6223-01 |
485 |
7,5 |
|
|
УКЦ 1-( 19-22)-LB |
211-99.6224 |
515 |
11,5 |
с хвостовиком привода под валиковую проводку |
|
УКЦ 1-(19-22)-L |
211-99.6224-01 |
515 |
11,5 |
|
|
УКЦ 1-(26-28)-L |
211-99.6225-01 |
630 |
30,1 |
|
|
УКЦ 1-( 32-34)-LB |
211-99.6226 |
660 |
44,5 |
с хвостовиком привода под валиковую проводку |
|
тип II-для якорных цепей категории 1(К1) по ГОСТ 228-79 с прямым рычагом |
||||
|
УКЦ 2-( 9-11)-L |
211-99.6229-01 |
435 |
5,2 |
|
|
УКЦ 2-(16-17,5)-L |
211-99.6230-01 |
500 |
7,3 |
|
|
УКЦ 2-( 19-22)-LB |
211-99.6231 |
515 |
10,5 |
с хвостовиком привода под валиковую проводку |
|
УКЦ 2-(26-28)-L |
211-99.6232-01 |
675 |
29,3 |
|
|
УКЦ 2-( 32-34)-LB |
211-99.6233 |
690 |
43,5 |
|
|
УКЦ 2-(32-34)-L |
211-99.6233-01 |
690 |
43,5 |
|
|
УКЦ 2-(44-46)-L |
211-99.6235-01 |
710 |
74,5 |
|
|
тип III-для якорных цепей категории 2и3(К2,К3) по ГОСТ 228-79 |
||||
|
УКЦ -( 32-34)-LB |
211-99.6239 |
1040 |
66,3 |
|
|
УКЦ -(32-34)-L |
211-99.6239-01 |
1040 |
66,3 |
|
|
УКЦ -(44-46)-L |
211-99.6241-01 |
1080 |
107,5 |
|
|
УКЦ -( 58-62)-LB |
211-99.6243 |
1220 |
223 |
|
|
УКЦ -( 68-73)-LB |
211-99.6244 |
1400 |
330 |
|
|
УКЦ -(68-73)-L |
211-99.6244-01 |
1400 |
330 |
|
|
УКЦ -( 78-81)-LB |
211-99.6245 |
1440 |
425 |
|
|
УКЦ -(78-81)-L |
211-99.6245-01 |
1440 |
425 |
|
