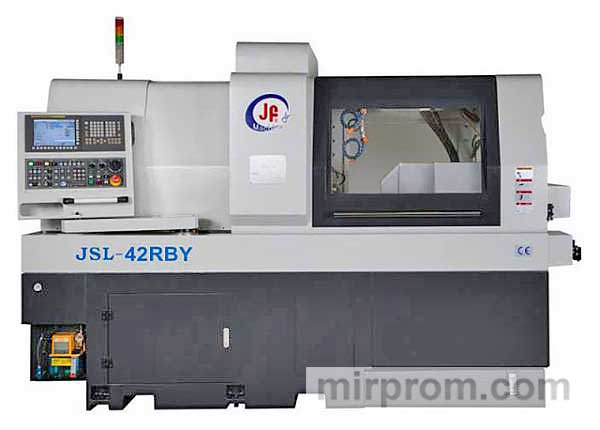

Автомат продольного точения JINN FA JSL-42RB

Особенности Назначение

Станок для продольной токарной обработки JSL-42RB JINN FA обеспечивает выпуск деталей сложной конфигурации (игл, тройников) из холоднотянутого калиброванного прутка диаметром 5-42 мм. Это одна из топовых моделей линейки JSL, оборудование которой отличается точностью, универсальностьюxи экономичностью.x*

* Автоматические JSL-42RB могут заменять токарные, фрезерные, токарные и фрезерные станки с осью Y, сверлильные и даже шлифовальные станки.
*xОборудование позволит сократить производственные площади, которые раньше занимали 5 различных машин, и снизить затраты предприятия на оплату электроэнергии и зарплаты сотрудников - один оператор может справиться с обслуживанием машины.

Нет необходимости предварительно проектировать и создавать специальный технологический остаток для изготовления деталей. Станок работает в полностью автоматическом режиме - он имеет 8 управляемых осей. Наличие анти-шпинделя с поддержкой инструмента позволяет обрабатывать одновременно две детали, увеличивать скорость, объем и производительность предприятия.

Область применения

Станки для продольной токарной обработки - это специальная группа оборудования, которая используется в производстве:

• Аэрокосмические,
• Автомобили,
• Судостроение,
• Военное и специальное оборудование,
• Медицинские устройства

Продукция для прецизионной промышленности, электроники и аэрокосмической промышленности
Детали для медицинского оборудования и инструментов:
Результирующие изделияСхемы механической обработкиСм. всеРасположение основных узлов RBРасположение основных узлов RBYКонструктивные особенности Главный шпиндель

• 6 токарных инструментов,
• 5 осевых невращающих инструментов,
• 6 осевых исполнительных инструментов.

Anti-spindle Tool System RBY

Anti-spindle Tool System RBY

• Обеспечивает полную доработку детали после перехвата
• В зависимости от детали доступны различные варианты оснащения anti-spindle tool system.

Система противошпиндельного инструмента RB

Система противошпиндельного инструмента RB

Обеспечивает полную доработку детали после перехвата.

Держатель направляющей втулки

Система без держателя направляющей втулки

Используется для уменьшения остатка штока. Экономит материал и деньги. Особенно актуально при обработке коротких заготовок. Применяется при длине заготовки, меньшей или равной диаметру стержня.

Система с одним вращающимся держателем направляющей втулки

Используется в деталях, где требуется постоянное перемещение шпиндельной бабки для повышения устойчивости и обеспечения качества поверхности длинных деталей.

Цанга и втулка вращаются одновременно. Асинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально при обработке «сложных» заготовок (нержавеющая сталь, сплавы и др.), а также при обработке шестигранных и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

Система с неподвижным держателем направляющей втулки (невращающаяся направляющая втулка)

Цанговый патрон вращается, втулка не вращается. Систему легко установить и отрегулировать. Устанавливается в основном при обработке круглого бруса из цветных металлов

Глубокое сверление перфораторами

Инструментальная система с подачей теплоносителя высокого давления до 100 атм.

Система ЧПУ

Современная система ЧПУ Fanuc 32iB с управлением на русском языке.

Комплект стандартной системы инструментов

• 6-позиционный резцедержатель для внешней обработки
• 5-позиционный резцедержатель для внутренней обработки
• 4-позиционный резцедержатель для радиальной обработки (Сверление, фрезерование)

Большое количество деталей инструмента позволяет обрабатывать сложные детали различных размеров без необходимости перенастройки.

Ловитель компонентов

Стандартный комплект машины включает в себя ловитель компонентов. В качестве опции можно задать ловушку для длинных деталей.

Комплект с неподвижным держателем направляющей втулки

Цанговый патрон вращается, втулка не вращается.

Система проста в установке и настройке.

Устанавливается в основном при обработке круглого прутка из цветных металлов.

4-позиционный держатель инструмента для обработки против шпинделя

Обеспечивает полную обработку детали после перехвата.

Система инструментов RBY Model Anti-Spindle

Обеспечивает полную доработку детали после перехвата.

Возможны различные варианты оснащения противошпиндельной инструментальной системы в зависимости от детали.

Система подачи охлаждающей жидкости Автоматическая централизованная система смазки Подсветка рабочей зоны В комплекте без держателя направляющей втулки или с неподвижным держателем направляющей втулки Сервопривод шпинделя Управляемый С-ось главного шпинделя Электронное управление системой подачи охлаждающей жидкости Система управления сечением заготовки Управляемая С-ось главного шпинделя Контршпиндель Контршпиндель 8-позиционный инструментодержатель для противошпиндельной обработки. (Только RBY) Функция управления по оси Y для анти-шпинделя (только RBY) Фиксированный держатель инструмента для анти-шпинделя - 3 шт. Вращающийся инструментодержатель для анти-шпинделя - 3 шт. 3-позиционный инструментодержатель для анти-шпинделя - 1 шт. Захват картриджа - 2 шт. Ограждение шкафа зоны обработки Направляющая втулка - 1 шт. Цанговые патроны для главного шпинделя и шпинделя счетчика Набор ключей и инструмент для регулировки станка Руководство по эксплуатации Дополнительная система без держателя направляющей втулки (шпиндель перемещается до упора)

Используется для уменьшения остатка штока. Экономит материал и деньги.

Применяется для коротких заготовок с длиной заготовки, меньшей или равной диаметру прутка.

Двухсторонний держатель инструмента для внутренней обработки ER16

Позволяет использовать одно положение инструмента для обработки как основного шпинделя, так и контршпинделя.

3-позиционный осевой инструментодержатель для шпинделя и контршпинделя

3 приводного шпинделя, расположенный вдоль оси вращения для обработки как в основном шпинделе, так и в контршпинделе.

Масляная туманоуловитель

Исключает образование масляных пятен вблизи машины, которые неизбежно образуются при открытии двери машины сразу после обработки, при этом подвеска масляного тумана заполняет всю рабочую зону машины, а также снижает расход масляной охлаждающей жидкости до 15%.

Гидравлический автоматический питатель

Позволяет станку работать полностью автоматически без вмешательства оператора.

Корпус цанги ER16 Ø25x100 мм Двухсторонний держатель инструмента для внутренней обработки ER16 М2 Одновременно вращающийся держатель направляющей втулки Транспортер для удаления стружки с тележкой Комплект цанги ER16 Кондиционер системы подачи охлаждающей жидкости Пружина цанги Захват патрона Фиксированный держатель инструмента для противошпиндельной ER-16 Инструментодержатель для анти-шпинделя ER-16 Вихревая резьбовая головка. (без вставок и держателей пластины), 1 положение ведут держатель инструмента (для антишпинделя) держателем инструмента с 1 положением для внешней обработки (для антишпинделя) Укороченный держатель инструмента для внутренней обработки Ø16 (для антишпинделя) Держатель инструмента для внутреннего лечения Ø16 (для встречного шпинделя) Расширенный держатель инструмента для внутреннего лечения стабилизатор Напряжения Ø16 20 kVa Трансформаторов 20 kVa систем поставки Хладагента под давлением 15/50/100 бар
