Особенности
НАЗНАЧЕНИЕ:
Используется для склеивания коротких прутков и ламелей длиной от 150 мм до 850 мм на зубчатом клеевом соединении с концом готовых заготовок до заданного размера. Максимальный размер сращиваемой заготовки - 6040 мм. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов относительно образования склеенных заготовок и при необходимости формировать заплечики.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на предприятиях по производству клееного мебельного картона, клееного строительного бруса, клееного оконного бруса, дверей, колосников, двутавров, формованных изделий: сращивание автомобиля, имитация бруса, наличника, поручней, настила и других изделий, где необходимо получить сращиваемую заготовку заданного размера.
ПОЛУЧЕННЫЕ ПРОДУКТЫ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
СОСТАВ ЛИНИИ:
- Две машины автоматического натяжения (B, D),
- Двухпозиционный пресс для сращивания (G),
- Конвейерные конвейеры и устройства для опускания (A, C, E),
- transportѐr сбора для предварительного прессования и сборки колонны (F).
На линии выполняются следующие операции:
- Комплект заготовок выполнен на одном из двух рабочих участков, объединенных в один конвейер (A),
- Подача пакета заготовки в рабочую область, где заготовка закончена и шип разрезан с обеих сторон (Б, Г) с одновременным нанесением клея на натяжную машину (D),
- Однократная подача заготовок с приемного рольганга (F) установлен ниже по потоку от шипореза (D) на подающем конвейере сборочного пресса. (F) Выполняется выталкивателем,
- Сборка заготовок в струну на стык-прессе (Ж) и стыковой подгонки клееной заготовки по длине,
- При этом вторую струну предварительно прессуют во втором положении, что вдвое сокращает технологический цикл. Затем строка автоматически опускается на приемный стол,
- Нажатие производится в запрограммированной последовательности:
- предварительное нажатие сверху и сбоку,
- основное усилие нажатия с конца.
Эти операции выполняются автоматически с автоматической подачей заготовок.
| Производитель | Beaver |
| Максимальная длина срощенной заготовки, мм | 6040 |
| Максимальная ширина заготовки (высота пакета), мм | 150 (160, 200, 250) |
| Минимальная ширина заготовки (высота пакета), мм | 20 |
| Максимальная толщина заготовки (в прессе), мм | 80 |
| Минимальная толщина заготовки (в прессе), мм | 20 |
| Ширина рабочего стола шипорезных станков (ширина пакета), мм | 590 (450) |
| Максимальное усилие при прессовании, кг | 7500 |
| Минимальная длина ламели до прессования, мм | 150 |
| Максимальная длина ламели до прессования, мм | 850 |
| Посадочный диаметр шипорезных шпинделей, мм | 50 |
| Частота вращения шипорезных шпинделей, об/мин | 5600 |
| Посадочный диаметр торцовочных и подрезных валов, мм | 30 |
| Частота вращения торцовочных и подрезных валов, мм | 2840 |
| Шипорезные шпиндели, шт х кВт | 2 х 15 |
| Торцовочные шпиндели, шт х кВт | 2 х 4 |
| Подрезные шпиндели, шт х кВт | 3 х 0,75 |
| Подающие столы и конвейеры шипорезной группы, шт х кВт | 4 х 0,75 |
| Конвейер пресса, кВт | 2,2 |
| Ленточный конвейер, кВт | 1,5 |
| Роликовый конвейер, кВт | 2,25 |
| Цепной конвейер, кВт | 3,75 |
| Гидромотор пресса, кВт | 3,75 |
| Торцовочный шпиндель пресса, кВт | 4 |
| Суммарная мощность, кВт | 60,7 |
| Длина, мм | 18 900 |
| Ширина, мм | 6000 |
| Высота, мм | 1800 |
| Вес, кг | 11 000 |

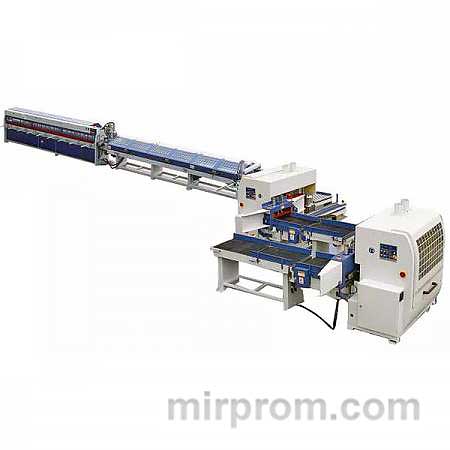

Автоматическая линия сращивания Beaver 150/6D
Контакты
Страна
Россия
Город
Москва
Производитель
АЛЬФА-ИНЖИНИРИНГ
Категория объявления
Предложение
Категория оборудования
Состояние товара
новое
Наличие товара
в наличии
Стоимость
Цену уточняйте
Название организации:
АЛЬФА-ИНЖИНИРИНГ
Aдрес:
Пресненская набережная, 12
Контактное лицо
Отдел продаж
Контактный номер телефона
+7 (495) 108-75-12
E-mail
Технические характеристики
| 1. Торцовка пакета ламелей и формирование заплечиков |
2. Фрезерование шипа и формирование заплечиков |
3. Нанесение клея на торец с шипами заготовок после второго такта фрезерования |
4. Стыковка заготовок с предварительным прессованием в 1-ом канале |
| 5. Торцевание заготовки в 1-ом канале |
6. Основное торцевое прессование во 2-ом канале |
7. Выгрузка срощенной заготовки из 2-го канала на приемные лучи |
| АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 или 450 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 3 до 5 циклов в минуту. |
|
| УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК Перемещение каретки электромеханическое по зубчатой рейке. Подача осуществляется с помощью электродвигателя по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола. |
|
| ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
| ДОПОЛНИТЕЛЬНЫЙ ПРИВОДНОЙ КОНВЕЙЕР Обеспечивает непрерывную работу шипорезных станков. |
|
| АВТОМАТИЧЕСКИЙ НАСОС Автоматическая смазка узлов шипорезной группы. |
|
| ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели. |
|
| СИСТЕМА ПЕРЕДАЧИ ЗАГОТОВОК В ПРЕСС Состоит из конвейера и ленточного транспортера с системой опрокидывания заготовок на пласть. Благодаря такой системе происходит беспрерывная работа и достигается максимальная производительность линии сращивания. |
|
| ЦЕПНОЙ КОНВЕЙЕР Оснащен мощной цепью для предварительного наживления и прессования заготовок перед прессом. |
|
| ПОДПРЕССОВОЧНЫЙ УЗЕЛ Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки. |
|
| СЧЕТЧИК ГОТОВОЙ ПРОДУКЦИИ Позволяет контролировать производительность линии сращивания. |
|
| ДВУХКАНАЛЬНЫЙ ПРЕСС На первой позиции рабочего стола осуществляется набор заготовки до жесткого упора с конечным выключателем. После торцовки в заданный размер заготовка передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора заготовок во время цикла прессования. Обеспечивается значительное сокращение общего цикла обработки и высокая производительность. |
