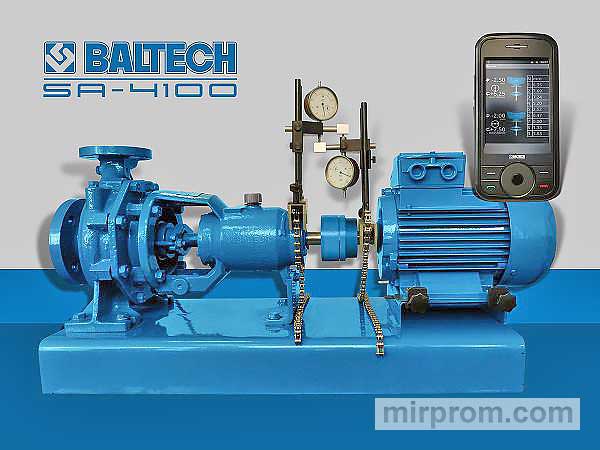

BALTECH SA-4100 — это портативная компьютерная система для центрирования валов, предназначенная для использования в условиях ограниченного бюджета. В комплект входят стандартные крепежные элементы серии "Квант" и стрелочные индикаторы, что позволяет проводить центровку горизонтальных и вертикальных машин, учитывая факторы мягких опор, тепловых расширений и наплавки валов.
Область применения: Устройство предназначено для проведения центровочных работ валов главных и вспомогательных механизмов в процессе ремонтно-наладочных мероприятий на предприятиях различных отраслей промышленности. Для обеспечения точности измерений при вращении валов система оснащена жидкостным уровнем. Портативный персональный компьютер может быть использован для решения широкого спектра задач в рамках отдела.
Основные функции:
-
Проверка горизонтального выравнивания механизмов и устранение "мягких опор";
-
Центровка механизмов с использованием промежуточных валов;
-
Выбор оптимального метода центровки: радиально-осевая или обратная индикация.
Процедура центровки:
-
Установка измерительной части на валы или муфты с использованием крепежных элементов.
-
Измерение и ввод расстояний A, B, C, R, а также проверка и устранение "мягких опор".
-
Вращение валов через 90-градусные позиции в любой последовательности с последующей фиксацией измеренных значений в каждой позиции.
Технические характеристики:
-
Производитель: собственное производство;
-
Количество индикаторов: 2;
-
Тип измерительного датчика: стрелочный индикатор;
-
Рабочий диапазон измерений: не менее 10 мм;
-
Точность измерений: 0,01 мм;
-
Максимальный диаметр сопрягаемых валов (муфт): 600 мм;
-
База измерения расцентровки: 320 мм;
-
Измерительный блок: КПК;
-
Рабочие температуры: от -15°C до +50°C.
